交流电压耐久测试详细技术内容

1. 检测项目分类及技术要点

交流电压耐久测试旨在评估电气绝缘材料、元件或设备在长期施加规定交流电压下，抵抗电应力、热应力及其综合作用的能力，验证其绝缘系统的长期可靠性与寿命。主要检测项目分类及技术要点如下：

1.1 工频耐压耐久测试

• 测试原理：对试品施加高于额定工作电压的工频正弦波电压（通常为50Hz或60Hz），并持续规定时间或至击穿。

• 技术要点：

  • 电压水平：通常为额定电压的1.2至3倍或更高，具体取决于产品标准（如IEC 60245、IEC 60227中对电缆的规定）。

  • 持续时间：短时测试通常为1分钟（如型式试验），长期耐久测试可达数小时、数百小时甚至更长（如寿命试验）。

  • 失效判据：击穿、闪络、漏电流超过设定阈值或绝缘电阻急剧下降。

  • 环境控制：常在恒温恒湿箱中进行，以评估温湿度协同影响。

1.2 高频电压耐久测试

• 测试原理：施加频率高于工频的交流电压，用于评估变频电机绝缘、航天航空设备等在特殊频率下的性能。

• 技术要点：

  • 频率范围：通常为400Hz至10kHz。

  • 重点关注：高频下的介质损耗发热、局部放电起始电压降低及绝缘老化加速效应。

1.3 局部放电伴随耐久测试

• 测试原理：在施加耐久电压的同时，监测试品内部或表面的局部放电活动。

• 技术要点：

  • 测量参数：局部放电量（pC）、放电重复率、相位分布。

  • 关键点：局部放电是绝缘劣化的重要先兆，此测试用于评估绝缘缺陷的发展和潜在失效点。

1.4 温度-电压联合耐久测试

• 测试原理：在施加交流电压的同时，对试品施加规定的热应力（通常高于额定工作温度）。

• 技术要点：

  • 温度等级：根据绝缘等级（如A、E、B、F、H级）设定，常用热老化温度。

  • 测试模式：恒定温度下施加电压，或进行温度循环与电压施加相结合的测试。

  • 评估方法：通过定期测量介电强度、介质损耗因数或进行破坏性试验，绘制寿命曲线（如Arrhenius模型推算寿命）。

1.5 脉冲叠加交流电压耐久测试

• 测试原理：在工频交流电压上叠加脉冲电压（如雷电冲击波或操作冲击波），模拟实际运行中的过电压情况。

• 技术要点：关注绝缘在复合电压应力下的累积损伤特性。

2. 各行业检测范围的具体要求

2.1 电线电缆行业

• 标准依据：IEC 60227（PVC绝缘）、IEC 60245（橡胶绝缘）、GB/T 3048等。

• 具体要求：

  • 线缆成品：常进行长时间（如2.5小时或24小时）的工频交流耐压测试，电压值为2.5U₀ + 2kV（U₀为相电压）或按标准规定。

  • 绝缘材料：进行热寿命评估测试（如IEC 60216），在多个温度点下施加电压进行老化，推算出温度指数和长期使用温度。

  • 试验范围：覆盖从低压布电线到中压电力电缆（如10kV）。

2.2 家用电器及电工电器行业

• 标准依据：IEC 60335系列、GB 4706系列。

• 具体要求：

  • 电气强度测试：作为例行试验，通常施加1-3kV工频电压，持续1分钟或采用短时升高电压（如1.2倍）进行数秒测试，检查绝缘是否击穿。

  • 耐久性验证：对于电机（如压缩机、风扇电机）、变压器等关键部件，可能进行数百至数千小时的带载或空载耐久运行测试，监测绝缘性能变化。

2.3 电力设备行业（变压器、互感器、开关设备）

• 标准依据：IEC 60076（变压器）、IEC 61869（互感器）、GB/T 11022（开关设备）。

• 具体要求：

  • 短时工频耐压：考核主绝缘和纵绝缘的基本电气强度。

  • 长时间交流耐压：如变压器绕组的感应电压试验（ACSD），施加频率可提高以防止铁芯饱和，电压为额定电压的1.5-2倍，持续60秒。

  • 局部放电测试：作为绝缘质量的关键考核，在规定的预加电压和测量电压下（如1.2Um/√3， Um为最高工作电压），局部放电量需低于限值（如几pC到几百pC）。

2.4 新能源行业（光伏、风电、电动汽车）

• 标准依据：IEC 61215（光伏组件）、IEC 61400（风电）、ISO 6469（电动汽车电气安全）。

• 具体要求：

  • 光伏组件：进行湿漏电流测试，将组件浸入溶液，施加最高系统电压+1000V的交流电压，检查漏电流。

  • 风电发电机：进行严格的匝间绝缘和主绝缘耐压测试，并关注变频供电下的电压耐久特性。

  • 电动汽车高压部件：对电机、电池包、DC/DC转换器等，进行交流耐压测试（如施加2U+1000V，持续1分钟）及电位均衡测试。

2.5 电子元器件及材料行业

• 标准依据：IEC 60454（压敏胶带）、IEC 61051（浪涌保护器件）及相关材料标准。

• 具体要求：对绝缘薄膜、套管、漆包线漆膜等进行耐电压寿命试验，评估其在电应力下的老化性能。

3. 检测仪器的原理和应用

3.1 工频高压试验变压器

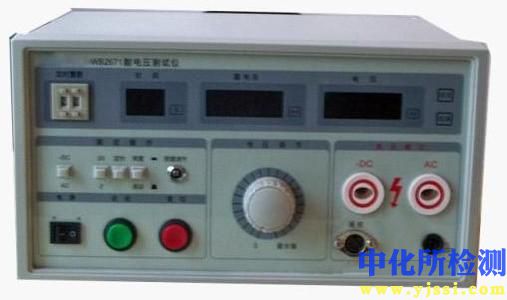

• 原理：通过调压器输入，经变压器升压至所需高压。是产生工频测试电压的核心设备。

• 应用：提供稳定、可调的工频高压，用于各类产品的短时或长时耐压测试。

3.2 串联谐振耐压试验系统

• 原理：利用可调电抗器与被试品电容在工频下产生谐振，从而在试品上获得高电压，而电源输入容量大幅降低。

• 应用：特别适用于长电缆、大型发电机、GIS等大电容试品的高电压长时间耐压试验。

3.3 局部放电检测系统

• 原理：通过耦合电容器（或高频电流互感器）检测试品在电压作用下内部放电产生的脉冲电流信号，经放大、滤波和显示，测量放电量、相位等。

• 应用：在耐压过程中或特定电压下，在线或离线监测绝缘内部的局部放电，定位缺陷并评估绝缘状况。

3.4 高温老化试验箱

• 原理：提供可控的温度环境，通常带电压引入装置。

• 应用：用于温度-电压联合耐久测试，评估绝缘材料或组件在热和电双重应力下的寿命。

3.5 介质损耗及电阻测量仪

• 原理：高压西林电桥法或数字式自动平衡法测量介质损耗因数（tanδ）；施加直流高压测量绝缘电阻或吸收比。

• 应用：在耐久测试前后或过程中，定期监测绝缘性能的劣化趋势。

3.6 数据采集与监控系统

• 原理：集成电压、电流、温度、局部放电等传感器，通过计算机和软件进行实时数据记录、处理和报警。

• 应用：实现长时间耐久测试的自动化、无人化运行，完整记录测试过程数据，为失效分析和寿命评估提供依据。

仪器选择关键：需根据测试电压等级、试品容量、测试频率、精度要求（如局部放电测量灵敏度）以及是否需集成环境应力等因素进行选择，并确保系统接地、屏蔽和安全防护符合高压试验规范。
