电阻特性测试技术内容

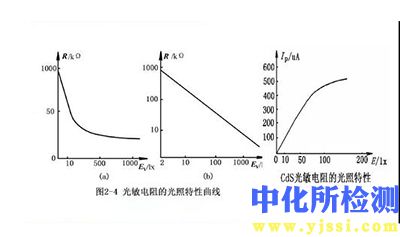

一、检测项目分类及技术要点

电阻特性测试可分为基础电学参数测试、环境可靠性测试及材料结构分析三大类。

1. 基础电学参数测试

   • 电阻值测量：在规定的直流电压下，测量电阻器的直流电阻。技术要点包括：

     • 测量电流选择：应使用足以产生清晰读数的最小测试电流（通常遵循标准如IEC 60115-1），避免因自热引起阻值漂移。例如，对于1Ω以下的低阻值电阻，需采用四线开尔文连接法消除引线电阻影响。

     • 测量精度：通常要求测量仪器的不确定度优于被测电阻容差的1/10。

     • 测试条件：规定在25±2°C的环境温度下进行，并记录实际温湿度。

   • 温度系数（TCR）测试：评估电阻值随温度变化的稳定性。

     • 技术要点：在温度范围（如-55°C, +25°C, +125°C）内测量阻值，按公式TCR = [(R2-R1)/R1] / (T2-T1) × 10⁶ (ppm/°C) 计算。测试需在温箱内达到充分热平衡后进行。

   • 额定功率与负荷寿命测试：在最高工作温度下施加额定功率（或规定过负荷），持续规定时间（如1000小时），测试后阻值变化不应超过标准（如±(1%R+0.05Ω)）。

     • 技术要点：需在专用负荷寿命试验装置中进行，保证电压稳定，并监控阻值变化曲线。测试后恢复至常温再测最终阻值。

   • 噪声（电动势）测试：测量电阻器内部的过剩噪声。

     • 技术要点：通常在十倍频程带宽、标称电流下，用专用噪声测试仪测量，结果以微伏/伏（μV/V）或分贝（dB）表示。电流噪声是评估薄膜和合成型电阻质量的关键指标。

   • 电压系数测试：针对高阻值电阻（通常>1MΩ），评估电阻值随施加电压变化的程度。技术要点：在低电压（如10V）和额定电压下分别测量，计算电压系数。

2. 环境可靠性测试

   • 耐温湿测试：包括稳态湿热（如40°C, 93% RH, 56天）和温度循环（如-65°C至+125°C，5-10次循环）。测试后检查外观、阻值变化及绝缘电阻。

   • 短时过载测试：施加数倍（如2.5倍或5倍）额定电压，持续5秒，测试后阻值变化应不超过规定值。重点考察电阻基体与引线连接的可靠性。

   • 可焊性测试：评估引线或端子的焊接性能，通常采用焊槽法或焊球法，依据标准（如IEC 60068-2-20）评估焊料润湿面积。

   • 机械耐久性测试：包括振动、冲击、碰撞试验，测试后阻值变化、结构完整性需符合要求。

3. 材料与结构分析

   • 端接强度测试：对引线或端子施加规定的拉力、扭力或弯曲力，测试后不应有机械损伤。

   • 内部结构检查：通过X射线、切片显微分析等技术，检查电阻膜层均匀性、内部裂纹、空洞及电极连接质量。

二、各行业检测范围的具体要求

不同行业因应用场景的严苛度差异，对电阻的检测范围和侧重点有显著区别。

1. 消费电子与一般工业

   • 标准依据：主要遵循IEC 60115、GB/T 5729等通用标准。

   • 检测重点：以基础电学参数（阻值、容差）和常规可靠性（可焊性、短时过载）为主。温度系数要求较宽，通常在±100~±500 ppm/°C。负荷寿命测试时间通常为1000小时。

2. 汽车电子

   • 标准依据：必须满足AEC-Q200（无源元件应力测试认证标准）。

   • 检测重点：极端环境可靠性是核心。测试条件更严苛，例如：

     • 温度循环：范围更宽（如-55°C至+150°C），循环次数更多（如1000次）。

     • 高温负荷寿命：在最高额定温度（如175°C）下进行1000-2000小时测试。

     • 耐湿负荷寿命：85°C/85% RH下施加额定电压进行1000小时测试。

     • 板弯曲/剪切力测试：考核贴片电阻在PCB变形时的机械可靠性。

3. 航空航天与军用

   • 标准依据：遵循美军标MIL-PRF-55342、MIL-PRF-914等，要求高于商业级。

   • 检测重点：极端环境下的超高可靠性与长期稳定性。

     • 温度范围：工作温度可达-65°C至+275°C（特定型号）。

     • TCR要求：极严格，精密电阻要求低至±5~±25 ppm/°C。

     • 长期稳定性：进行长达10,000小时的长期寿命测试，阻值漂移要求极低（如<0.5%）。

     • 冗余测试：包括高加速度应力测试（HAST）、盐雾试验等。

4. 通信与高端测量仪器

   • 检测重点：追求高精度、低噪声和高频率特性。

     • 绝对精度与TCR：对精密分压、采样电阻，要求容差低至±0.01%，TCR低至±2 ppm/°C。

     • 高频特性：需测试分布电感（ESL）和分布电容（ESC），评估其在高速/高频电路中的表现。

     • 电流检测电阻：重点测试低阻值（毫欧级）下的电阻精度、TCR和长期功率稳定性。

三、检测仪器的原理和应用

1. 数字多用表/电阻测量仪

   • 原理：采用恒流源法或电压-电流法（欧姆定律）。高精度仪器多采用四线制测量，通过分离电流施加和电压检测路径，消除测试线缆和接触电阻的影响。

   • 应用：用于常规阻值测量。分辨力可达0.1μΩ（微欧姆表）至0.1mΩ（毫欧姆表）。

2. LCR表/阻抗分析仪

   • 原理：通常采用自动平衡电桥或射频I-V法，施加一个AC测试信号，通过矢量测量阻抗的实部（电阻）和虚部（电抗）。

   • 应用：除测量电阻外，主要用于测量电阻在交流条件下的阻抗特性，以及ESL、ESC等寄生参数。测试频率范围可从Hz到GHz。

3. 微电阻计/低阻计

   • 原理：基于开尔文四线法，使用高精度、高稳定度的恒流源和纳伏表。

   • 应用：专门用于测量1Ω以下的低值电阻，如电流采样电阻、开关接触电阻等，分辨率可达纳欧姆（nΩ）级别。

4. 高阻计/绝缘电阻测试仪

   • 原理：通过施加高压直流电源（可达1000V或更高），并利用皮安计或静电计测量流过被测高阻的微小漏电流，从而计算电阻值。

   • 应用：用于测量MΩ至TΩ级别的高阻值电阻、绝缘材料电阻等。

5. 电阻噪声测试仪

   • 原理：给电阻施加纯直流偏置，通过一个带通滤波器（如10Hz-10kHz）提取其两端的AC噪声电压，经放大后由RMS检波器测量，归一化为电流噪声指数。

   • 应用：定量评估电阻的过剩噪声（1/f噪声），是评判薄膜电阻和精密金属膜电阻质量的关键设备。

6. 环境试验箱与专用测试系统

   • 原理：提供可控的温度、湿度环境（温箱、温湿箱），结合多路开关、数据采集单元和程控电源，构成自动化测试系统。

   • 应用：用于TCR、负荷寿命、耐温湿等所有需要环境控制的可靠性测试。现代系统可实现无人值守、连续数据记录与分析。
