取向度测试技术内容

取向度是表征材料内部分子链、晶粒、纤维或特定结构单元沿某一优选方向有序排列程度的物理量。其测试是评价材料各向异性、预测产品性能及优化加工工艺的关键手段。

一、 检测项目分类及技术要点

取向度的测试本质上是测量某种结构特征的分布方向与参考方向（如材料加工方向）的一致性。主要分为以下几类：

1. 晶体取向

• 技术要点：主要针对结晶性聚合物（如PP、PET、PE）和金属、陶瓷等多晶材料。测量晶面相对于参考方向的夹角分布。

• 核心参数：赫尔曼取向因子（f）。f=1表示完全取向，f=0表示无规取向，f=-0.5表示垂直取向。

• 方法：广角X射线衍射（WAXD）或二维X射线衍射（2D-XRD）是标准方法。通过分析衍射环的方位角强度分布（Azimuthal Scan），计算特定晶面（如PET的（100）晶面）的取向因子。

2. 分子链取向

• 技术要点：适用于结晶和非晶聚合物。反映聚合物主链的整体取向状态。

• 核心参数：双折射值（Δn）。Δn = n∥ - n⊥，其中n∥和n⊥分别为平行和垂直于参考方向的折射率。

• 方法：

  • 光学双折射法：最直接、快速的方法。使用偏光显微镜搭配补偿器（如巴比涅-索列尔补偿器）或专用双折射仪测量。

  • 傅里叶变换红外光谱（FTIR）偏振法：利用二向色性，测量特定官能团振动吸收峰在平行和垂直偏振光下的强度比（R值），计算该官能团所代表分子链段的取向函数。

3. 纤维/填料取向

• 技术要点：针对纤维增强复合材料（如玻璃纤维、碳纤维增强塑料）或含有棒状/片状填料的体系。

• 核心参数：取向角分布、取向张量。

• 方法：

  • 显微图像分析法：通过扫描电子显微镜（SEM）或光学显微镜获取截面或表面的图像，使用图像处理软件（如ImageJ, Matlab）进行霍夫变换或直接测量纤维角度，统计得出取向分布。

  • 显微计算机断层扫描（Micro-CT）：可实现材料内部三维无损成像与纤维取向场的三维重构与量化。

4. 薄膜/片材面内取向

• 技术要点：评估薄膜或片材在加工过程中产生的平面各向异性。

• 核心参数：MD（纵向）与TD（横向）方向的性能比值，如拉伸强度比、热收缩率比、声速比。

• 方法：

  • 声速法：通过测量超声波在材料MD和TD方向的传播速度，计算取向度。速度快，适用于在线检测。

  • 热收缩法：测量材料在特定温度下MD和TD方向的自由收缩率，比值反映取向平衡。

  • 机械性能法：测试MD与TD的拉伸模量或强度比。

二、 各行业检测范围的具体要求

1. 高分子及纤维工业

• 合成纤维（涤纶、尼龙等）：要求高精度测量分子链与晶体的双重取向，通常结合WAXD和双折射法。纺丝牵伸倍率与取向度（双折射值）有直接对应关系，如涤纶工业丝的双折射Δn常要求在0.05-0.20范围。

• 双向拉伸薄膜（BOPP、BOPET）：需分别表征MD和TD方向的取向度及平衡性。对于BOPET电容膜，要求厚度方向（ND）晶粒有特定取向以提高介电强度，需使用具有掠入射功能的XRD。

• 注塑制品：关注皮芯结构的取向差异。常采用显微FTIR或显微拉曼光谱进行分层扫描分析。

2. 复合材料工业

• 短纤维增强热塑性塑料：纤维取向分布直接决定部件的力学各向异性。检测要求基于显微图像（通常为抛光截面）统计数千根纤维的取向，获得可靠的分布函数，用于仿真输入。典型的取向张量分量用于量化。

• 预浸料及层合板：关注连续纤维的排布方向与设计方向的偏差，通常要求主取向角偏差小于±2°。

3. 金属材料工业

• 轧制板材/箔材：通过晶体取向分析（织构分析）评估深冲性能。常用反极图或取向分布函数（ODF）表示。例如，优质深冲钢板要求强的γ纤维织构（<111>//ND）。

• 线材与涂层：使用XRD极图分析丝织构或涂层的择优取向。

4. 液晶显示行业

• 液晶分子取向层：通过偏光显微镜观察液晶盒的干涉条纹或测量预倾角（常用晶体旋转法）来评价取向层的均匀性与取向效果。

三、 检测仪器的原理和应用

1. 二维X射线衍射仪（2D-XRD）

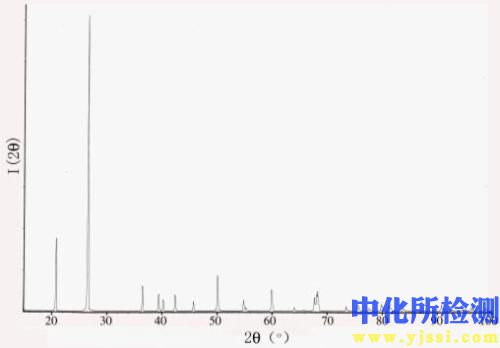

• 原理：单色X射线照射样品，二维探测器记录德拜-谢乐环。晶体取向导致衍射环强度分布不均，呈弧状或点状。

• 应用：晶体取向度（赫尔曼因子）计算的黄金标准。可进行极图、反极图测绘和全织构分析。适用于聚合物、金属、陶瓷薄膜/块体。

2. 双折射仪/偏光显微镜

• 原理：基于应力-光学定律。偏振光通过取向样品时发生相位差，通过补偿器测量该相位差并换算为双折射值Δn。

• 应用：快速在线或离线测量聚合物薄膜、纤维的整体分子链取向。设备简单，但对样品厚度均匀性要求高。

3. 傅里叶变换红外光谱仪（FTIR）与拉曼光谱仪

• 原理：FTIR基于红外吸收基团跃迁矩方向与偏振光方向的关系（红外二向色性）。拉曼光谱基于特定化学键的拉曼散射强度与偏振方向的依赖性。

• 应用：FTIR偏振法可区分不同官能团（如C=O， C-C）的取向，提供分子尺度局部信息。显微拉曼可实现微区（μm级）取向成像，特别适用于碳材料（如碳纳米管、石墨烯）的取向分析。

4. 超声取向分析仪

• 原理：声波在材料中的传播速度与分子链或微晶的取向方向有关。通过测量MD和TD的声速，计算声速取向因子。

• 应用：主要用于薄膜生产线的快速、无损在线检测，实时反馈调整工艺参数。

5. 显微计算机断层扫描（Micro-CT）与图像分析系统

• 原理：通过X射线穿透样品进行多角度投影，重建三维结构图像。通过图像处理算法（如结构张量法）识别增强相并计算其三维取向。

• 应用：复合材料内部纤维三维取向分布无损分析的终极手段，结果可直接用于有限元分析模型。

数据可靠性保障：为确保测试准确性，需使用标准样品（如已知取向度的标准晶片、标准双折射片）对仪器进行校准。取样需具有代表性，并明确标注测试方向与材料加工方向的关系。对于统计性方法（如纤维取向），必须保证足够的统计样本量（通常>1000个测量对象）。
