弯曲模量测试技术详解

弯曲模量（又称弯曲弹性模量）是材料在弹性变形阶段，抵抗弯曲变形的能力，是表征材料刚性的关键力学性能指标，计算公式为：E_b = (L³ * F) / (4 * b * h³ * δ)，其中L为跨距，F为载荷，b和h为试样宽度与厚度，δ为挠度。

一、检测项目分类及技术要点

弯曲模量测试主要依据载荷施加方式和变形测量精度的不同进行分类。

1.1 三点弯曲测试

• 技术要点：试样由两个支撑辊支撑，加载辊在跨距中点施加垂直力。弯曲模量由载荷-挠度曲线的线性弹性段斜率计算得出。关键技术参数包括跨距L（通常为试样厚度的16倍，常用标准为16:1）、加载速率（通常为1-2 mm/min以确保准静态条件）、以及试样尺寸精度（厚度h需精确测量，其三次方对结果影响显著）。

• 适用性：操作简便，应用最广。但试样中部存在最大弯矩和最大剪力，应力状态相对复杂，所得模量值对试样表面缺陷及压头接触状态敏感。

1.2 四点弯曲测试

• 技术要点：试样由两个支撑辊支撑，由两个加载辊在跨距三等分点处施加力。在两点之间的“纯弯段”内，剪力为零，弯矩恒定，产生均匀的拉伸和压缩应力。

• 适用性：更精确地反映材料在纯弯曲状态下的弹性行为，排除了剪切力的影响，测试结果更能表征材料的本征刚度。对试样加工和载荷对中要求更高，常用于对数据准确性要求高的研发和标准认证。

1.3 技术控制核心要点

• 试样制备：尺寸需严格符合标准（如ISO 178， ASTM D790， GB/T 9341），边缘无毛刺、表面平整无缺陷。各向异性材料（如复合材料、木材）需注明纹理方向与弯曲轴向的关系。

• 载荷与挠度测量：必须使用经过校准的力传感器（精度通常优于±0.5%）和挠度测量装置。挠度测量推荐使用非接触式引伸计或高精度激光位移传感器，避免接触力引入误差。跨距的精确设定至关重要。

• 数据采集与处理：高速采集载荷-挠度数据，在曲线的初始线性段（通常应变范围在0.0005至0.002之间）进行线性回归，计算斜率。报告需明确标注所取线性段的起止点。

二、各行业检测范围的具体要求

不同行业因材料种类、应用场景和标准体系差异，对弯曲模量测试有具体要求。

2.1 高分子材料与塑料行业

• 标准：主要遵循ISO 178、ASTM D790。

• 具体要求：试样标准尺寸多为80mm×10mm×4mm。测试需在规定温湿度（通常23±2°C，50±10% RH）下进行状态调节。对于非刚性塑料，挠度可能很大，需注意支撑辊的防滑及大变形下的理论适用性。需报告弯曲强度、弯曲模量及最大弯曲应变。

2.2 齐全复合材料行业

• 标准：ASTM D7264、ISO 14125。

• 具体要求：高度关注铺层方向（0°、90°或准各向同性）。试样厚度需精确控制，支撑跨厚比（L/h）常取32:1、40:1或更高，以减小剪切变形的影响，更真实反映纤维主导的拉伸/压缩模量。常配合数字图像相关（DIC）技术观测全场应变，验证线性段及发现局部失效。

2.3 金属材料（薄板与脆性金属）

• 标准：ASTM E290、ISO 7438（更多用于工艺性弯曲测试）。对于弹性模量测量，三点弯曲常作为辅助方法。

• 具体要求：多用于评估薄板、细丝或脆性金属（如铸铁）的弯曲性能。重点控制加载头的曲率半径以防应力集中过早压溃试样。在微小应变下需极高的载荷和挠度测量精度。

2.4 陶瓷与脆性材料

• 标准：ASTM C1161、ISO 14704。

• 具体要求：试样表面必须精细抛光以消除缺陷影响。采用四点弯曲法居多，以降低加载点处的局部应力，使断裂更可能发生于材料内部缺陷而非应力集中点。跨距通常较大，加载速率极低，以确保稳定加载和准确捕捉脆性断裂点。

2.5 木材与人造板

• 标准：ASTM D143、ISO 3133。

• 具体要求：严格区分径向、弦向和纵向的弯曲性能。试样尺寸较大（例如300mm×20mm×20mm），跨厚比约为14:1。需在恒温恒湿平衡含水率下测试。木材的黏弹性显著，加载速度需严格控制，结果需注明加载至破坏的时间。

三、检测仪器的原理和应用

3.1 核心仪器：万能材料试验机

• 原理：以伺服电机或液压作为驱动源，通过精密滚珠丝杠或作动缸带动横梁或作动头运动，对试样施加可控的位移或力。力值由安装在固定横梁或移动横梁上的力传感器测量，挠度通过机器横梁位移（适用于刚性材料初步测试）或正规的引伸计测量。

• 应用：是执行三点和四点弯曲测试的标准平台。其精度等级、刚度、控制模式（位移控制、力控制、应变控制）和数据采集频率直接决定测试结果的可靠性。

3.2 关键附属装置

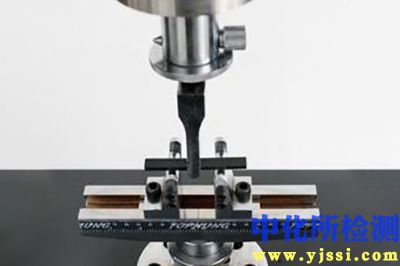

• 弯曲夹具：

  • 三点弯曲夹具：由单个加载压头和两个支撑辊组成。压头和支撑辊的半径（R）需标准化（常为5mm），以防试样被挤压或切割。支撑辊应可自由滚动以减小摩擦。

  • 四点弯曲夹具：包括两个加载压头（上压头）和两个支撑辊（下压头）。两个加载辊间的距离（加载跨距）是核心参数，需精确可调并保持平行。

• 挠度测量装置：

  • 接触式引伸计：高精度，但测量范围有限，且可能在大变形时脱落或干扰试样。

  • 非接触视频引伸计/激光位移传感器：通过跟踪试样表面的标记点或直接测量压头与支撑辊间试样的位移，无接触力，适用于脆性材料和高速测试，正成为高精度测试的标配。

  • 数字图像相关（DIC）系统：通过分析试样表面散斑图案的变形，可获取全场应变分布，不仅能精确计算跨中挠度，还能验证纯弯曲段的应变均匀性，分析应力集中，是复合材料等非均质材料研究的强大工具。

3.3 环境箱

• 原理与应用：集成于试验机上，提供高低温（如-70°C至+350°C）或恒定温湿度环境，用于测试材料在不同环境条件下的弯曲模量，评估其温度依赖性。要求环境箱具备良好的温度均匀性，且引伸计测量系统能在箱内或透过视窗正常工作。

弯曲模量测试的准确性依赖于对标准方法的严格遵循、对试样状态的精确控制、对仪器设备的正确校准以及对材料特性的深刻理解。选择三点或四点弯曲、合适的跨厚比、加载速率和变形测量手段，是获取可靠、可比数据的关键。
