微小尺寸测量技术

微小尺寸测量通常指对毫米级至纳米级特征的几何量进行精密量测，是精密制造、微电子、微机电系统（MEMS）、生物医学等领域质量控制与研发的核心环节。其测量对象涵盖长度、宽度、高度、直径、角度、形状与位置公差等。

1. 检测项目分类及技术要点

微小尺寸测量主要分为一维尺寸、二维轮廓、三维形貌以及微观结构参数四大类。

1.1 一维尺寸测量

• 项目：线宽、沟槽宽度、直径、间隙、位移等。

• 技术要点：

  • 边缘检测：是关键。需考虑照明方式（如明场、暗场）对边缘对比度的影响，以及由衍射效应、材料对比度、噪声等引起的边缘定位不确定性。

  • 阈值选择：在光学图像中，通常采用固定阈值或可变阈值法确定边缘位置，其精度直接影响重复性和准确性。

  • 探针接触力控制：在接触式测量中（如接触式轮廓仪），需精确控制纳米牛顿级别的力，以防止样品变形或划伤。

1.2 二维轮廓与形貌测量

• 项目：表面粗糙度（Ra, Rz）、台阶高度、膜厚、二维轮廓形状（如弧面曲率半径）。

• 技术要点：

  • 垂直分辨率：需达到纳米甚至亚纳米级。对于台阶高度测量，需关注探针或光束的垂直跟踪能力。

  • 轮廓滤波：根据标准（如ISO 16610）正确选择滤波程序（高斯滤波、样条滤波）以分离形状、波纹度和粗糙度成分。

  • 斜率限制：对于陡峭侧壁（如深宽比>5:1的沟槽），光学方法可能因阴影效应或数值孔径限制而失效，需选择特殊技术。

1.3 三维微观形貌测量

• 项目：表面三维形貌、体积、表面积、三维粗糙度参数（Sa, Sq）、缺陷分析。

• 技术要点：

  • 横向分辨率：由光学系统的衍射极限（~λ/2NA）或探针针尖曲率半径（通常<10 nm）决定，需根据特征尺寸匹配。

  • 拼接过失：大范围扫描时，需通过精密定位平台和多视野图像拼接技术实现，需控制拼接误差。

  • 数据真实性：需区分真实的表面形貌与由仪器伪影（如探针卷积效应、光学衍射、振动噪声）引起的假象，并进行校正。

1.4 微观结构参数测量

• 项目：颗粒尺寸分布、孔隙率、晶粒尺寸、临界尺寸（CD）、侧壁角。

• 技术要点：

  • 统计代表性：需在足够大的视场内或通过多点测量采集足够数量的特征，以保证统计结果的可靠性。

  • 三维信息获取：如测量侧壁角，传统光学显微镜无法实现，需依赖扫描电子显微镜（SEM）的倾斜观测或原子力显微镜（AFM）的三维扫描。

  • 图像分割算法：对于自动颗粒分析，阈值分割、分水岭算法的选择与优化至关重要。

2. 各行业检测范围的具体要求

2.1 半导体与集成电路

• 范围：线宽/临界尺寸（CD）：10 nm以下；膜厚：1-1000 nm；套刻精度：<2 nm；缺陷尺寸：>10 nm。

• 要求：具有极高的空间分辨率和测量重复性（3σ < 0.1 nm）。通常要求非接触、无损测量。关键尺寸扫描电子显微镜（CD-SEM）和光学散射测量（OCD）是主流技术，后者可提供三维形貌参数。

2.2 MEMS与微加工

• 范围：结构高度/深度：1 μm - 500 μm；线宽：1-100 μm；表面粗糙度：<10 nm（对于光学器件）；残余应力引起的曲率。

• 要求：需测量高深宽比结构（可达50:1）的侧壁形貌和底部尺寸。白光干涉仪和激光共聚焦显微镜适用于高度测量，而聚焦离子束（FIB）-SEM或原子力显微镜（AFM）用于高分辨率侧壁分析。

2.3 精密机械与光学

• 范围：微小零件尺寸（如微型齿轮模数）：0.01-1 mm；自由曲面面型误差：< λ/10（~60 nm）；超光滑表面粗糙度：Ra < 0.1 nm。

• 要求：强调形状精度和亚纳米级表面粗糙度。接触式轮廓仪和相移干涉仪是主要工具。测量环境（温度、振动）需严格控制，温度波动应小于±0.1°C。

2.4 生物医学与材料科学

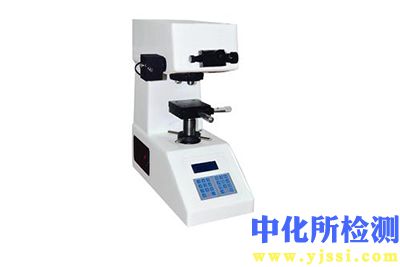

• 范围：细胞尺寸：1-100 μm；纳米颗粒：1-100 nm；材料微区硬度与模量；涂层/薄膜厚度：50 nm - 50 μm。

• 要求：对生物样品常需在液相环境中测量，要求仪器具备液体池和生物兼容性。AFM和光学超分辨显微镜应用广泛。对于软物质，需采用轻敲模式AFM以避免样品损伤。

3. 检测仪器的原理和应用

3.1 光学显微镜（OM）与图像尺寸测量仪

• 原理：利用可见光照明，通过物镜成像于传感器，结合标定进行测量。阿贝分辨率极限约为200 nm。

• 应用：快速测量大于1 μm的二维尺寸，用于微零件、PCB线路、纤维直径等检测。配备高精度电动台和图像分析软件，可实现自动批量测量。

3.2 激光共聚焦扫描显微镜（CLSM）

• 原理：使用点光源和共轭针孔消除离焦光，通过轴向扫描获得光学切片，重建三维形貌。垂直分辨率可达数纳米。

• 应用：用于透明/半透明样品（如薄膜、生物组织）的三维形貌、膜厚、深度测量，以及表面粗糙度分析。

3.3 白光干涉仪（WLI）/相移干涉仪（PSI）

• 原理：利用白光短相干性，通过扫描干涉条纹的对比度峰值或相位信息，确定表面各点高度。PSI用于光滑表面，WLI用于粗糙或台阶表面。

• 应用：非接触式三维形貌测量的主力，广泛应用于MEMS、光学元件、材料表面的粗糙度、台阶高度、翘曲和平整度测量。垂直分辨率可达0.1 nm，横向分辨率约0.3 μm。

3.4 扫描电子显微镜（SEM）

• 原理：聚焦电子束扫描样品，探测二次电子或背散射电子成像。分辨率可达1 nm以下，无光学衍射极限。

• 应用：测量亚微米至纳米级的二维尺寸和形貌，是半导体CD测量、纳米材料、失效分析的关键工具。环境SEM（ESEM）可观测湿样品。需对不导电样品进行镀膜处理。

3.5 原子力显微镜（AFM）

• 原理：通过检测探针与样品表面原子间相互作用力（斥力、引力等），控制探针在表面扫描，获得三维形貌信息。分辨率：横向<1 nm，垂直<0.1 nm。

• 应用：真正的三维纳米测量，可测量表面粗糙度、台阶高度、纳米颗粒尺寸、分子结构、机械性能（纳米压痕/模量映射）。适用于导体、绝缘体等各种材料，可在大气、液体或真空等多种环境下工作。

3.6 光学关键尺寸测量（OCD）/散射测量

• 原理：测量偏振光从周期性纳米结构（如光栅）衍射后的光谱或角分辨信号，通过与理论模型拟合反推出结构的多个参数（CD、高度、侧壁角等）。

• 应用：半导体制造中在线/离线CD和三维形貌测量的快速、非破坏性方法。测量速度极快（毫秒级），可提供SEM无法直接测量的底部CD和侧壁形状信息。

技术选择与趋势：仪器选择需综合考虑测量范围、分辨率、速度、接触与否、样品性质和环境要求。当前发展趋势是多种技术的集成（如AFM-SEM联用）、自动化、高速在线测量以及基于人工智能的大数据分析和测量不确定性评估。
