振动耐久试验详细技术内容

1. 检测项目分类及技术要点

振动耐久试验旨在评估产品在模拟或加速真实运输、使用振动环境下的结构完整性、功能可靠性及疲劳寿命。主要分为以下几类：

1.1 正弦振动试验

• 技术要点：评估产品在固定频率或扫频振动下的共振特性、结构耐振性和疲劳强度。

  • 扫频振动：在规定的频率范围内（如5-500 Hz），以一定的扫频速率（如1 octave/min）连续变化，寻找共振点。

  • 定频振动：在固定频率（通常是共振频率或特定风险频率）下进行规定时长的振动，考核结构疲劳。

  • 关键参数：频率范围、振幅（位移或加速度）、扫频速率、试验持续时间。

1.2 随机振动试验

• 技术要点：模拟现实中宽带、多频率成分同时存在的复杂振动环境（如公路运输、喷气发动机噪声激励），更真实地反映实际工况。

  • 使用功率谱密度（PSD）描述振动能量在频率上的分布。

  • 关键参数：频率范围、加速度功率谱密度（g²/Hz）、总均方根加速度（GRMS）、试验时间。

1.3 混合模式振动试验

• 技术要点：结合正弦与随机振动，用于模拟更复杂的综合环境（如直升机、螺旋桨飞机），其中既包含旋转部件的周期激励，也包含湍流等随机激励。

1.4 冲击与瞬态振动试验

• 技术要点：考核产品承受非重复性冲击或瞬态振动的能力，如碰撞、爆炸冲击、弹道冲击。

  • 经典冲击：半正弦波、后峰锯齿波、梯形波，关注峰值加速度、脉冲持续时间、速度变化量。

  • 冲击响应谱（SRS）试验：规定一系列单自由度振子对冲击的响应，更关注冲击对系统的影响效应。

1.5 长期振动（耐久性/疲劳）试验

• 技术要点：以加速试验方式，在压缩的时间周期内施加高量级的振动应力，以激发潜在缺陷、预测疲劳寿命或验证设计寿命。

  • 加速模型：常使用逆幂律模型或基于S-N曲线的Miner累积损伤理论。

  • 关键参数：试验量级（基于加速因子）、循环次数或试验时长。

2. 各行业检测范围的具体要求

不同行业因产品使用环境、可靠性与安全标准差异，对振动耐久试验的要求显著不同。

2.1 汽车行业

• 标准依据：ISO 16750-3, IEC 60068-2-64, SAE J2380, 及各主机厂企业标准（如VW 80000, GMW 3172）。

• 具体范围：

  • 零部件级：发动机部件、车灯、仪表、控制器、连接器等需进行正弦扫频（寻找共振点）及随机振动（模拟路面激励）试验。频率范围通常为5-2000 Hz。

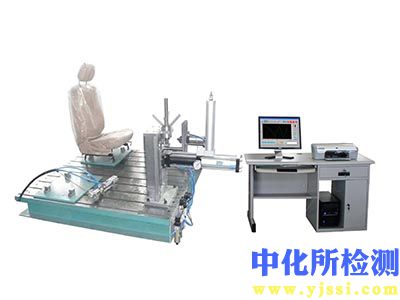

  • 总成/子系统：座椅、油箱、排气管等需进行长时间（如数百万次循环）的疲劳振动试验。

  • 运输模拟：针对包装状态的产品，采用基于路谱数据的随机振动，模拟公路、铁路运输环境，时长通常为数小时。

2.2 航空航天与国防

• 标准依据：MIL-STD-810H, RTCA DO-160G, NASA-STD-7001。

• 具体范围：

  • 机载设备：需承受宽频、高强度的随机振动（模拟喷气噪声、湍流）和正弦振动（模拟旋转机械激励）。频率上限可达2000 Hz，总GRMS值可达几十个g。

  • 火箭与卫星：包含高频随机振动（发射段声振激励）、正弦扫描（鉴定级/验收级）和分离冲击模拟。要求极高的结构刚度和疲劳寿命。

  • 寿命考核：通常要求进行数倍于任务时间的振动耐久试验。

2.3 电子与电工

• 标准依据：IEC 60068-2-6（正弦），IEC 60068-2-64（随机）。

• 具体范围：

  • 通用要求：考核印制电路板（PCB）焊点、插件、外壳的牢固性，防止结构松脱、触点磨损。正弦振动频率范围常为10-500 Hz。

  • 高可靠设备：服务器、通信基站设备需进行长时间随机振动，模拟机房环境与风扇激励。

  • 运输安全：依据ISTA、ASTM D4169等标准进行包装件随机振动试验。

2.4 轨道交通

• 标准依据：IEC 61373（铁路设备），EN 12663（结构强度）。

• 具体范围：

  • 车体与设备：模拟列车运行时的周期性轨道激励（正弦为主）和随机激励。分为车体安装、转向架安装等不同严酷等级。

  • 长期耐久：要求进行高达10^7次循环的长寿命振动试验，确保在长期运行下的安全性。

2.5 工程机械与重型设备

• 标准依据：ISO 10816（振动烈度），各企业内控标准。

• 具体范围：侧重于大尺寸、大质量试件的低频率（通常1-200 Hz）、大位移振动试验，考核结构焊缝、大型连接件的疲劳强度。

3. 检测仪器的原理和应用

核心仪器为电动振动试验系统，亦辅以液压振动台和机械式振动台。

3.1 电动振动试验系统

• 工作原理：基于载流导体在磁场中受力的原理（洛伦兹力）。功放输出交变电流至动圈，动圈在强恒定磁场（由励磁线圈或永磁体产生）中产生交变力，驱动台面及试件振动。

• 系统组成：

  1. 振动控制器：核心，生成和调控驱动信号。内置数字信号处理器（DSP），实现闭环控制，确保台面精确复现预设的振动谱（正弦、随机、冲击）。高级控制器支持多通道控制、响应限制、故障保护。

  2. 功率放大器：将控制器输出的低功率信号放大至数百至数千安培的电流，驱动振动台动圈。

  3. 振动台体：包含动圈、台面、磁路结构（永磁或励磁）、悬挂系统和空气弹簧。其推力（从几百N到数百kN）决定了负载能力。

  4. 传感器：加速度计（压电式为主）安装在台面或试件上，将机械振动信号转化为电信号，反馈给控制器形成闭环。

• 应用：适用于高频、高加速度、波形控制精确的场合，是电子、航空航天、汽车零部件等领域的主流设备。

3.2 液压振动试验系统

• 工作原理：伺服阀控制高压油流入作动缸的流量和方向，推动活塞杆及连接其上的台面或夹具运动。

• 特点与应用：

  • 优势：输出力大（可达数千kN）、位移大（可达±1米）、低频性能好（可低至0.1 Hz以下）。

  • 劣势：高频性能通常限于500 Hz以下，波形保真度低于电动台。

  • 应用：主要用于大型结构件（如整车、建筑构件、桥梁模型）、重型设备、工程机械的低频大位移振动与疲劳试验。

3.3 机械式振动台

• 工作原理：利用不平衡质量块旋转产生的离心力（离心式）或曲柄连杆机构（往复式）产生激振力。

• 特点与应用：

  • 优势：结构简单，成本低，推力大。

  • 劣势：波形单一（通常为正弦），频率范围窄，控制精度低。

  • 应用：适用于对波形要求不高的简单筛选试验、包装件测试或特定行业的工艺振动。

3.4 辅助仪器与关键考量

• 数据采集系统：多通道同步采集试件关键部位的响应（加速度、应变、位移），用于共振分析、传递路径分析和疲劳评估。

• 夹具设计：确保将振动台的激励正确传递至试件，是试验成败的关键。需刚度高、质量轻、频响特性好，避免引入额外共振。

• 环境箱：可与振动台集成，实现振动-温度-湿度三综合应力试验，更真实地模拟实际环境，加速失效暴露。
