维氏硬度测试技术详解

一、 检测项目分类及技术要点

维氏硬度测试是一种通过测量压痕对角线长度来确定材料硬度的静态压入法。其核心原理是使用一个相对面夹角为136°的正四棱锥体金刚石压头，在规定的试验力F作用下压入试样表面，保持规定时间后卸除试验力，测量试样表面残留压痕的两条对角线长度d1和d2的算术平均值，进而计算出压痕表面积，最终得出维氏硬度值。硬度值以HV表示，符号前为硬度数值，符号后按顺序依次为试验力值（ kgf ）和试验力保持时间（ s ）（若保持时间为10~15s，通常省略）。

主要检测项目与技术要点：

1. 维氏硬度（HV）： 标准测试方法。技术要点包括：

   • 试验力选择： 范围极宽，从约0.098 N (10 gf) 的显微硬度到~980 N (100 kgf) 的小负荷硬度。选择依据材料预期硬度、试样厚度及测试目的。需确保压痕深度小于试样厚度的1/10，且压痕对角线清晰可测。

   • 压痕对角线测量： 必须使用高精度显微测量系统（通常精度达±0.5μm）。两条对角线长度之差不得超过其平均值的5%，否则测试无效。

   • 试验力保持时间： 通常为10~15秒。对于蠕变敏感材料（如某些高温合金、塑料），需延长保持时间（如30秒）并在结果中注明。

   • 试样制备： 测试表面需经研磨或抛光，确保光滑、清洁、无氧化皮及污物，以便精确测量压痕。表面粗糙度Ra通常要求小于0.4 μm。

2. 显微维氏硬度（HV micro）： 使用试验力F ≤ 1.961 N (0.2 kgf)。主要用于微观组织的硬度评估。

   • 技术要点： 对试样制备要求极高，通常需要镶嵌、精细抛光甚至电解抛光。用于测量单个相、夹杂物、表面镀层/渗层（如PVD、CVD涂层、氮化层）的硬度。测试时必须考虑“尺寸效应”，确保压痕尺寸远小于被测特征区域，通常要求压痕对角线长度不超过被测区域宽度或涂层厚度的1/3。

3. 努氏硬度（HK）： 常与维氏硬度测试仪共用平台，使用菱形基面的棱锥金刚石压头。其压痕长对角线约为短对角线的7倍，深度约为维氏压痕的1/3。

   • 技术要点： 对试样厚度要求更低，更适用于脆性材料（如陶瓷、玻璃）和薄层（如极薄镀层）的测试。测量时仅需读取长对角线长度。

二、 各行业检测范围的具体要求

不同行业因材料特性、产品形态和质量控制标准的差异，对维氏硬度测试有特定要求。

1. 金属材料与机械制造业：

   • 范围： 从退火态软金属（如纯铝，~25 HV）到硬化工具钢（>800 HV）、硬质合金（~1500-2400 HV）。

   • 要求： 广泛用于热处理质量控制（如淬火、回火、渗碳、渗氮效果评价）。例如，渗氮层硬度检测常用0.3 kgf或1 kgf试验力，并规定从表面至心部每隔一定距离（如0.05mm）打点测量以绘制硬度梯度曲线。依据标准如GB/T 4340.1、ISO 6507-1、ASTM E384。

2. 微电子与半导体工业：

   • 范围： 焊点、键合线、金属化层、半导体晶片本身（如硅、砷化镓）及薄膜涂层。

   • 要求： 几乎全部使用显微维氏或努氏硬度测试。试验力极小（通常10 gf ~ 200 gf）。需在超洁净环境中操作，并使用具有防震功能的精密测试台。对压痕定位精度要求极高（微米级）。

3. 陶瓷与齐全材料行业：

   • 范围： 结构陶瓷（如氧化铝、碳化硅）、功能陶瓷、玻璃、金刚石薄膜等超硬材料。

   • 要求： 为避免脆性断裂，多选用努氏硬度测试或小负荷维氏硬度测试。试样表面需达到镜面抛光。由于材料高硬高脆，压痕边缘易出现裂纹，需在高倍显微镜下观察并评估其断裂韧性（可通过测量裂纹长度计算KIC）。

4. 表面工程与涂层领域：

   • 范围： 物理/化学气相沉积涂层（PVD/CVD）、热喷涂涂层、电镀层、阳极氧化膜等。

   • 要求： 核心是避免基底影响。必须遵循“10%规则”：试验力应使压痕深度小于涂层厚度的1/10。对于几微米的超薄涂层，需使用超显微硬度计（试验力低至1 gf以下）。测试结果常需报告涂层硬度、结合力及均匀性。

5. 科研与新材料开发：

   • 范围： 复合材料、金属玻璃、纳米结构材料、生物医用材料等。

   • 要求： 除常规硬度外，常进行纳米压痕测试（虽原理相近，但属不同范畴），以获取硬度、弹性模量、蠕变等力学性能。要求仪器具有连续刚度测量功能和高分辨率位移传感器。

三、 检测仪器的原理和应用

维氏硬度计主要由加载系统、压头、测量显微镜和控制系统构成。

1. 核心原理：

   • 加载原理： 通过机械杠杆、砝码或闭环控制的电磁/电机驱动系统，将选定的试验力精确、平稳地施加于压头，并垂直压入试样表面。现代仪器多采用力传感器进行反馈控制，确保加载精度。

   • 硬度计算原理： 维氏硬度值（HV）定义为试验力F（以kgf计）与压痕表面积A（以mm²计）之比。计算公式为：HV = 0.102 * (2F * sin(136°/2)) / d² ≈ 0.1891 * F / d²，其中d为两条对角线长度的算术平均值（mm），0.102为由kgf到N的转换系数。仪器内部微处理器自动完成计算。

2. 仪器类型与应用：

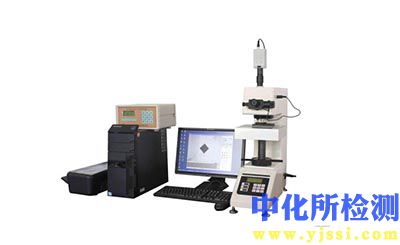

   • 台式维氏/显微维氏硬度计： 应用最广。具备从10 gf到50 kgf或更宽的力值范围，集成高分辨率光学测量系统（500x~1000x）。用于实验室的精密检测、金相分析。高级型号具备自动转塔（切换压头与物镜）、电动载物台、CCD摄像头和图像分析软件，可实现全自动测量、硬度分布Mapping和数据处理。

   • 便携式/现场维氏硬度计： 结构紧凑，通常为手动加载和测量。用于大型工件、已安装设备或无法取样的现场检测。其精度和重复性通常低于台式机。

   • 努氏硬度计附件： 多数维氏硬度计可通过更换压头模块兼容努氏硬度测试。

   • 全自动硬度测试系统： 集成了硬度计、机器人上下料、视觉定位系统，用于生产线上大批量工件（如轴承滚子、刀具）的快速全检。

3. 关键性能参数与校准：

   • 试验力误差： 按标准要求，各档试验力误差应控制在±1.0%以内。

   • 压头几何形状： 面角必须为136°±0.5°，尖端棱线应锐利（半径<0.5 μm），定期在标准显微镜下检查。

   • 测量系统误差： 压痕对角线测量误差直接影响结果。必须使用标准刻度尺定期校准，确保其示值误差和重复性符合标准（如ISO 6507-2）。

   • 仪器整体验证： 需使用标准硬度块（覆盖不同硬度范围和试验力）进行日常间接检验，确保仪器综合状态良好。标准块的标定值溯源至国家或国际硬度基准。

维氏硬度测试因其试验力范围宽广、尺度连续性佳、对材料各向同性不敏感等优势，已成为材料科学、质量控制和研究开发中不可或缺的标准化力学性能测试方法。
