橡胶低温试验技术内容

橡胶材料的低温性能直接关系到其在寒冷环境下的使用可靠性。低温试验旨在评估橡胶在低温条件下的弹性、柔韧性及抗结晶能力，防止因玻璃化转变或结晶硬化导致的密封失效、开裂或功能丧失。

1. 检测项目分类及技术要点

橡胶低温试验主要分为静态性能测试和动态性能测试两大类。

1.1 静态性能测试
此类测试评估橡胶在恒定低温条件下的物理状态变化。

• 玻璃化转变温度（Tg）测定：

  • 技术要点：采用差示扫描量热法（DSC）或动态热机械分析（DMA）。DSC通过测量样品与参比物之间的热流差，确定Tg。DMA通过测量材料的模量和损耗因子随温度的变化，可更精确地表征Tg及次级转变。Tg是材料从高弹态转变为玻璃态的特征温度，低于Tg时材料变硬变脆。

  • 关键参数：升温速率（通常为10°C/min）、样品质量、气氛（通常为氮气）。

• 低温回缩试验（TR试验）：

  • 技术要点：将拉伸后的试样在低温下冷冻，解除拉伸后测量其回缩速度与温度的关系。依据标准如GB/T 7758、ISO 2921。最常用指标为TR10（回缩10%时的温度），近似表征材料低温使用下限。

  • 关键参数：拉伸率（通常为50%或100%）、冷冻温度、回缩速率测量精度。

• 低温脆化温度（冲击脆化温度）试验：

  • 技术要点：将试样在特定低温下恒温后，受单次冲击，测定产生破坏的临界温度。依据标准如GB/T 1682、ISO 812。通过统计不同温度下的破坏概率，确定脆化温度。

  • 关键参数：冲击速度（2.0±0.2 m/s）、试样夹持力、低温浴均匀性（通常使用乙醇+干冰或液氮制冷）。

• 低温硬度和压缩耐寒系数测试：

  • 技术要点：测量试样在低温与室温下硬度或压缩变形量的比值。依据标准如HG/T 3866。将试样压缩至一定变形，在低温下平衡后测定其弹性恢复力，计算耐寒系数。系数越接近1，低温弹性保持越好。

  • 关键参数：压缩率（通常为20%或25%）、低温平衡时间（通常为24h）、加载力。

1.2 动态性能测试
此类测试评估橡胶在低温及周期性形变下的性能，更接近实际工况。

• 低温动态模量（DMA应用）：

  • 技术要点：使用DMA仪器，在程序控温下对试样施加小幅振荡力，精确测量储能模量（E‘）、损耗模量（E’‘）和损耗因子（tanδ）随温度的变化。可全面分析低温下的刚度变化、阻尼特性及多重转变。

  • 关键参数：频率（通常为1Hz、10Hz）、应变幅度、温控速率。

• 低温扭转试验（吉门试验）：

  • 技术要点：依据ISO 1432，将标准试样在低温下扭转至固定角度，测量其恢复平衡所需扭矩。计算相对刚度模量（S）和扭转刚度模量（G）。常用于表征橡胶在-60°C至+80°C范围内的刚度变化。

  • 关键参数：扭转角度、温度稳定时间、扭矩传感器精度。

2. 各行业检测范围的具体要求

不同应用领域对橡胶低温性能的侧重点和指标要求差异显著。

• 汽车工业：

  • 密封件（车门、车窗）：重点关注TR10和脆化温度。通常要求TR10不高于-40°C至-35°C，脆化温度不高于-50°C至-45°C，确保寒冷天气下的密封性。

  • 悬挂衬套、发动机支座：重点关注低温动态模量。要求-30°C下的储能模量增长不超过室温值的2-4倍，以保证低温行驶舒适性和操控稳定性。

  • 轮胎：除脆化温度外，极端注重冰面抓地力，这与橡胶在近0°C至-20°C的tanδ峰值密切相关。通常通过DMA进行筛选。

• 航空航天工业：

  • 标准极高。用于舱门密封、减震部件的橡胶材料需在-55°C甚至-70°C的极端低温下保持弹性。普遍要求通过低温回缩（TR10低于-55°C）和长时间低温老化后的功能测试，并需考核高低温交变循环后的性能保持率。

• 电线电缆与通信行业：

  • 护套和绝缘材料：主要考核低温冲击脆化温度和低温弯曲试验。根据IEC 60811等标准，要求脆化温度不高于-15°C至-40°C（取决于气候等级），低温弯曲后无可见裂纹。

• 通用机械与密封行业：

  • O型圈、垫片：核心指标是低温压缩永久变形和压缩耐寒系数。例如，用于冷冻设备的密封件，要求在-40°C下压缩耐寒系数大于0.3-0.5，释放压缩后能迅速恢复密封状态。

3. 检测仪器的原理和应用

• 差示扫描量热仪（DSC）：

  • 原理：测量样品与惰性参比物在程序控温下，维持两者温度相等所需的热流差。当样品发生玻璃化转变时，热容发生阶跃式变化，曲线出现拐点。

  • 应用：精确测定橡胶的玻璃化转变温度（Tg）、结晶温度及熔融温度，评估材料的低温热力学特性。

• 动态热机械分析仪（DMA）：

  • 原理：对试样施加一个可控的周期性振荡应力（应变），同时精确测量产生的应变（应力）及两者的相位差，从而计算出复数模量及其分量。

  • 应用：是研究橡胶低温动态性能的核心设备。可绘制模量-温度谱和损耗因子-温度谱，用于确定Tg、评估低温阻尼特性、预测低温疲劳寿命及材料配方开发。

• 低温冲击脆化试验机：

  • 原理：将试样夹具浸入可控温的低温介质中，达到热平衡后，通过摆锤或冲头对试样进行单次高速冲击。

  • 应用：主要用于测定硫化橡胶的脆化温度，设备结构相对简单，测试快速，适用于质量控制与材料分级。

• 低温回缩试验机（TR试验机）：

  • 原理：将拉伸状态的试样在低温介质中冷冻，释放一端使其自由回缩，通过位移传感器或光学系统记录回缩长度随温度（时间）变化的曲线。

  • 应用：专用于测定TR系列温度（如TR10、TR30、TR70），是评价橡胶低温弹性的经典方法。

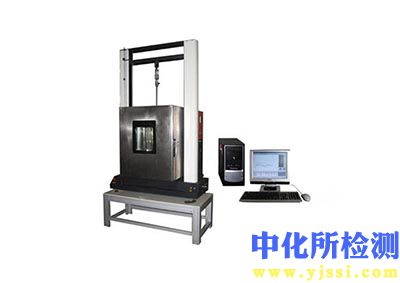

• 高低温环境试验箱（集成力学测试单元）：

  • 原理：为万能材料试验机或专用夹具提供一个密闭的、可程序控制温度的环境舱（常采用液氮或机械制冷）。

  • 应用：可在-70°C至+300°C范围内进行低温拉伸、压缩、弯曲、应力松弛等静态力学性能测试，模拟实际低温环境下的机械行为。

所有试验必须严格遵循相关国际（如ISO）、国家（如GB）或行业标准规定的试样尺寸、预处理条件、降温速率及测试流程，以确保数据的可比性和准确性。
