充气试验是一种基于压差法的泄漏检测技术，通过向密闭工件内部充入洁净压缩空气或惰性气体，并监测其内部压力的变化或通过传感技术探测泄漏点，从而评估工件的整体密封性能或定位局部泄漏。其核心在于检测压力或流量在特定时间内的变化，并将其与允许的泄漏率标准进行比较。

1. 检测项目分类及技术要点

充气试验主要分为定性检测和定量检测两大类，其技术要点如下：

1.1 定性检测（压力衰减法）

• 原理： 向工件充至指定测试压力后，切断气源，保压一段时间，通过高精度压力传感器监测压力下降值。

• 技术要点：

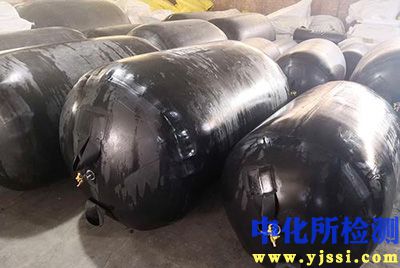

  • 压力选择： 通常为工作压力的1.1至1.5倍，但不得超过材料屈服强度。对于柔性工件（如气囊），压力远低于刚性工件。

  • 保压时间： 根据工件容积、测试灵敏度和生产节拍确定，通常为30秒至数分钟。

  • 温度补偿： 关键要点。气体压力受温度影响显著（遵循理想气体定律PV=nRT）。必须通过环境温度监测、工件恒温或使用软件算法进行实时温度补偿，以区分真实泄漏与热力学效应导致的压力变化。

  • 判定标准： 设定允许的最大压力衰减阈值（如ΔP ≤ 10 Pa）。超过即为不合格。

  • 优点： 设备相对简单，直观。

  • 缺点： 受温度影响大，无法直接得到泄漏率数值，难以区分多个微小泄漏与单个较大泄漏。

1.2 定量检测（质量流量法或差压法）

• 原理： 在充气并压力稳定后，直接测量为维持工件内压力恒定所需补充的气体质量流量，该流量值即等于泄漏率。

• 技术要点：

  • 流量测量： 使用高精度质量流量控制器（MFC）或传感器，直接读取泄漏流量。

  • 压力稳定控制： 系统需具备快速响应的闭环控制能力，以保持测试压力稳定。

  • 单位： 泄漏率常用单位为mbar·L/s， Pa·m³/s， 或更实用的sccm（标准毫升每分钟）。例如，汽车行业燃油系统要求常低于1 sccm。

  • 优点： 结果直接为泄漏率，与容积无关，受温度影响小，精度高，可追溯。

  • 缺点： 设备更复杂昂贵。

1.3 泄漏点定位检测（气泡法或嗅探法）

• 原理： 工件充压后浸入水槽（气泡法），或在工件表面喷涂检漏液（皂泡法），或使用手持式嗅探探头（通常与氦质谱仪联用）扫描可疑区域。

• 技术要点：

  • 测试压力： 通常较低，以防损坏工件或产生过多气泡干扰观察。

  • 观察时间： 需足够长以确保微小泄漏产生可见气泡。

  • 介质： 水槽用水需清洁，常添加润湿剂以减小表面张力，使气泡更易形成和观察。嗅探法通常使用5%-10%氦气与空气的混合气作为示踪气体。

  • 灵敏度： 气泡法目视检测极限约为10^(-3) ~ 10^(-4) mbar·L/s；使用氦质谱嗅探仪可提升至10^(-6) ~ 10^(-9) mbar·L/s量级。

2. 各行业检测范围的具体要求

不同行业因产品功能、安全标准和介质差异，对充气试验的要求有显著区别。

2.1 汽车制造业

• 发动机系统（缸体、缸盖、油轨）： 测试压力高（0.5-4 MPa），要求泄漏率极低（通常< 0.1 sccm）。采用定量差压或质量流量法，需强温度补偿。

• 燃油系统（油箱、油管、蒸发系统）： 中低压测试（5-50 kPa），法规要求严格。例如燃油箱泄漏标准通常要求≤1 Pa/min（压力衰减法等效值）或更优。需考虑燃油蒸汽的渗透性影响。

• 空调系统（蒸发器、冷凝器、管路）： 高压测试（2-4 MPa），使用干燥洁净空气或氮气，允许泄漏率极小（如< 2 g/a年制冷剂泄漏量等效）。

• 安全气囊： 低压测试（10-50 kPa），主要采用压力衰减法，要求快速（生产节拍短），容积补偿是关键。

2.2 医疗器械

• 各类导管、球囊、透析器、起搏器外壳： 测试压力根据临床使用压力确定（从负压到数MPa不等）。要求生物相容性，使用洁净无菌空气。标准严格遵循ISO 13485、ISO 10555等，常要求100%全检。泄漏率阈值极低，如某些植入器件要求< 10^(-6) mbar·L/s。

• 包装系统（泡罩、无菌屏障）： 常采用真空衰减法（一种反向充气试验），将工件置于密闭真空室，检测真空度的上升。标准参照ASTM F2338。

2.3 家电行业（制冷产品）

• 冰箱/空调制冷管路： 高压氮气检漏是生产关键工序。分段保压测试，标准要求年制冷剂泄漏量低于规定值（如欧盟F-Gas法规）。常用压力衰减法结合高精度传感器，并严格环境控制。

2.4 航空航天

• 燃油箱、液压管路、舱体、生命保障系统： 要求最高可靠性。广泛使用氦质谱吸枪法进行泄漏点定位，并用氦质谱累积法进行总漏率定量检测。标准参照MIL-STD-810、NASA等规范，泄漏率常要求在10^(-5) ~ 10^(-9) sccm He量级。

2.5 通用阀门与压力容器

• 工业阀门： 遵循API 598、ISO 5208等标准。进行壳体试验（高压，通常为1.5倍公称压力）和密封试验（低压，通常为1.1倍公称压力）。保压时间有明确规定（如2分钟），允许泄漏率以气泡数/min计量（如对于金属密封阀门，A级要求0气泡）。

• 压力容器： 遵循ASME BPVC、GB 150等。气密性试验压力通常为设计压力或略高，保压时间长达30分钟以上，检查所有连接部位无泄漏。

3. 检测仪器的原理和应用

3.1 核心传感器

• 压力传感器： 压阻式或电容式，用于压力衰减法和差压法。关键参数：精度（±0.05% FS或更高）、分辨率、稳定性。测试中常使用两个传感器：一个高压量程用于充气监控，一个超低量程高精度传感器用于泄漏监测。

• 差压传感器： 将工件压力与一个密封的参考容积压力进行比较。可极大抵消环境温度波动带来的共模压力干扰，提高对小泄漏的检测灵敏度。

• 质量流量传感器（MFS）/控制器（MFC）： 基于热式原理，直接测量气体质量流量。在定量检测中用于测量维持压力的补充流量，即泄漏率。

3.2 仪器系统构成与工作流程
典型的自动化充气试验机系统包括：

1. 气源处理单元： 提供洁净、干燥、稳定的压缩空气或氮气。

2. 充气控制单元： 精密调压阀、比例阀或伺服阀，控制充气速率和最终测试压力。

3. 测量单元： 核心传感器组（压力、差压、流量）。

4. 密封与工装： 针对被测工件特制的密封接头和夹具，确保测试容积稳定无外漏。

5. 数据采集与控制系统（PLC/工业PC）： 控制测试流程（充气、平衡、检测、排气），采集数据，进行温度补偿和泄漏计算，输出合格/不合格判定。

6. 温度传感器： 实时监测工件或环境温度，用于软件补偿。

3.3 校准与追溯
为确保检测结果的准确可靠，检测仪器必须定期进行校准。

• 压力/差压传感器： 使用更高精度等级的压力校准仪（如活塞式压力计）进行校准。

• 质量流量计： 使用标准漏孔（如具有恒定流量的精密限流器）或体积流量标准装置进行校准。

• 系统整体校准： 使用已知容积的“标准工件”和“标准漏孔”（可产生精确已知泄漏率的装置）对整个测试系统进行整体验证和校准，确保从传感器到最终显示值的全程精度。所有校准需可追溯至国家或国际标准。
