剥落试验技术内容

剥落试验，又称附着力试验或粘结强度试验，是一种评估涂层、镀层、衬里或粘接接头与基底之间结合强度的破坏性力学测试方法。其核心是通过施加垂直于界面的拉伸力，定量测定使涂层从基底分离或使粘接界面破坏所需的最大应力。

1. 检测项目分类及技术要点

剥落试验主要依据试样的制备方式和受力形式进行分类，关键技术要点如下：

1.1 分类

• 直接拉伸法（拉脱法）： 最常用。使用专用胶粘剂将夹具（对偶试件）直接粘结在涂层表面，固化后通过拉力试验机垂直拉拔，直至破坏。测得最大拉力值，除以夹具粘接面积，即为附着力强度（单位：MPa）。

• 划格法/划叉法： 半定量方法。用切割刀具在涂层上划出网格或交叉划痕，贴上专用胶带并快速撕离，根据涂层剥落面积百分比按标准等级进行评定（如ISO 2409、ASTM D3359）。主要适用于厚度小于250μm的涂层。

• 拉开法： 可视为拉脱法的变体，但更强调整套测试系统（包括夹具、胶粘剂、对中装置）的标准化，以获得可比性更高的定量数据（ISO 4624、ASTM D4541）。

• 剥离试验： 适用于柔性材料（如薄膜、胶带、软质衬里）与刚性基底的结合强度测试。以一定角度（90°或180°）将柔性材料从基底上剥离，记录稳态剥离力（单位：N/mm）。常见标准有ASTM D3330、ISO 8510-2。

1.2 技术要点

• 表面准备与清洁： 测试区域必须清洁、干燥、无油污。必要时按相关标准进行轻微打磨，但不得损伤基底。

• 胶粘剂的选择与固化： 所选胶粘剂的粘结强度必须显著高于待测涂层附着力，且对涂层无腐蚀或溶解作用。必须严格遵循胶粘剂的混合比例和固化条件（时间、温度、湿度）。

• 对中与垂直度： 拉拔过程中，拉力必须严格垂直于测试表面，任何角度的偏差都会导致应力集中，使结果偏低。需使用对中装置确保。

• 破坏模式分析： 试验结果的判读比数值本身更重要。破坏模式通常分为：

  • A/B型（内聚破坏）： 破坏发生在胶粘剂层或涂层内部，表明测得的强度是材料自身强度，附着力可能高于此值。需选用更强胶粘剂重试。

  • C型（粘附破坏）： 破坏发生在涂层与基底界面，测得值为真实附着力。

  • 混合型破坏（A/B/C组合）： 记录各破坏区域所占百分比。通常要求胶粘剂强度（A/B）≥60%方可认为测试有效。

• 测试速度： 拉拔速率需按标准控制（通常为0.5-1.0 MPa/s），过快或过慢会影响结果。

2. 各行业检测范围的具体要求

不同行业因基材、涂层体系及服役环境差异，对剥落试验有具体标准和要求。

• 防护涂料与防腐工程（ISO 4624， ASTM D4541， NACE SP0108）：

  • 基材： 钢材、混凝土等。

  • 涂层： 防腐底漆、中间漆、面漆体系。

  • 要求： 常用于现场评估。混凝土基体上的测试，要求最低强度不低于1.5 MPa，且通常是混凝土内聚破坏。钢材基体则关注涂层体系自身附着力及与基材的结合，常规定最低接受标准（如≥5 MPa）。测试前需确认涂层完全固化。

• 航空航天（ISO 4624， ASTM D4541， Boeing， Airbus 企业规范）：

  • 基材： 铝合金、钛合金、复合材料。

  • 涂层： 阳极氧化层、化学转化膜、底漆、面漆、热障涂层。

  • 要求： 极为严格。除常规附着力测试外，常要求进行湿态附着力（试样浸泡后测试）和老化后附着力测试（盐雾、湿热循环后）。对测试的精度、重复性和破坏模式有苛刻规定。

• 汽车工业（ISO 2409， ASTM D3359， SAE J1545）：

  • 基材： 钢板、镀锌板、塑料件（PP， ABS）。

  • 涂层： 电泳漆、中涂漆、面漆、塑料件涂料。

  • 要求： 对塑料等柔性基材，更常使用划格法。对于塑料件，测试前需进行规定条件的温湿度调节。电泳漆附着力是质量控制关键指标。

• 微电子与半导体封装（ASTM D4541， 针对脆弱基材的专用方法）：

  • 基材： 硅片、陶瓷、玻璃。

  • 涂层： 金属薄膜（Cu， Al）、钝化层（SiN， SiO₂）、聚合物薄膜（PI， BCB）。

  • 要求： 使用超小面积夹具（如直径1mm）。需极高精度的对中与加载控制，防止基材破裂。常使用纳米压痕/划痕仪进行微米/纳米尺度的界面结合力评估。

• 医疗器械与生物涂层（ASTM F1147， ISO 13779-4）：

  • 基材： 钛合金、不锈钢、钴铬合金、高分子材料。

  • 涂层： 羟基磷灰石（HA）生物涂层、抗菌涂层、药物洗脱涂层。

  • 要求： 测试需在模拟体液（SBF）浸泡前后进行。对于HA涂层，常规定最小附着力强度（如≥15 MPa）。胶粘剂必须具有生物相容性或确保不污染测试界面。

• 建筑与建材（JG/T 110， ASTM C1583， EN 1542）：

  • 基材： 混凝土、砌体、石材。

  • 涂层/材料： 抹灰层、瓷砖、保温系统（EPS板）、修复砂浆。

  • 要求： 现场测试为主。关注系统在基层上的粘结性能。对于外墙外保温系统，需测试其与基层的拉伸粘结强度（原强度和耐水/冻融后强度），并规定破坏必须发生在保温板内（内聚破坏）。

3. 检测仪器的原理和应用

3.1 通用拉力试验机

• 原理： 通过伺服电机或液压系统驱动横梁运动，对连接在传感器和夹具间的试样施加拉伸力。力传感器实时测量力值，位移编码器测量位移。力-位移曲线被记录并分析。

• 应用： 进行高精度、大载荷的拉脱法试验，适用于实验室研究和质量认证。可配备高低温环境箱进行条件试验。

3.2 便携式数显拉拔仪

• 原理： 采用液压泵或机械螺旋方式产生拉力。液压式通过手泵加压，压力传感器测量液压，通过活塞面积换算为拉力；机械式通过齿轮转动施加拉力，内置电子传感器测力。

• 应用： 现场检测的主力设备。体积小，便于携带，可用于垂直、水平甚至顶面测试。直接数字显示拉拔力或强度值。必须定期对仪器和加载套件进行校准。

3.3 自动划格测试仪

• 原理： 通过精密的切割装置，以恒定的压力和速度，在涂层表面切割出标准间距的平行线。可与自动胶带压贴和剥离装置联用。

• 应用： 实现划格法测试的自动化与标准化，消除手动操作的人为误差，提高结果的一致性和可比性。适用于生产线快速质量控制。

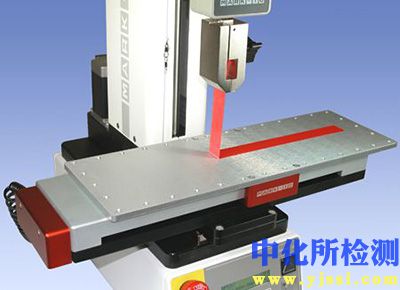

3.4 剥离试验机（90°/180°）

• 原理： 试样一端固定在水平移动平台上，另一端夹持在上部传感器连接的夹具上。平台以恒定速度移动，使试样以固定角度剥离，传感器记录剥离过程中的力值变化。

• 应用： 专门用于胶带、标签、柔性层合材料、软质薄膜与刚性基材的粘结力测试。提供剥离力的平均值、最大值和曲线。

3.5 纳米划痕/压痕仪

• 原理： 使用金刚石探针在微小尺度（纳米至微米）对涂层表面进行划擦或压入，同时监测横向力、法向力、声发射和位移。通过临界载荷（涂层开始破裂或剥落时的载荷）来定性或半定量评价涂层与基底的结合性能。

• 应用： 用于评价超薄涂层、薄膜（<10μm）、表面改性层的界面结合力，尤其适用于微电子、功能镀层和齐全材料研究领域。
