搭接试验详细技术内容

1. 检测项目分类及技术要点

搭接试验旨在评估两种材料通过粘合剂、焊接、钎焊、机械连接等方式形成的连接接头的力学性能和可靠性。主要检测项目及技术要点如下：

• 1.1 拉伸剪切强度试验

  • 技术要点：这是最核心的试验项目，用于测定搭接接头在平行于粘合面或连接面方向承受剪切载荷时的强度。试样的对齐精度至关重要，必须确保加载轴心与搭接面中心线严格对齐，避免产生剥离应力。根据标准（如ASTM D1002、ISO 4587），搭接长度（通常为12.5mm或25mm）和胶层厚度（通常控制在0.1-0.2mm）需精确控制，结果以最大失效载荷（N）和单位面积剪切强度（MPa）表示。

• 1.2 剥离强度试验

  • 技术要点：评估接头抵抗裂纹扩展或分层的能力，尤其适用于柔性材料与刚性材料的连接。常见方法包括：

    • T型剥离（如ASTM D1876）：适用于两个柔性被粘物。

    • 浮辊剥离（如ASTM D3167）或180°/90°剥离（如ASTM D3330）：适用于柔性材料与刚性材料的连接。试验关键在于确保剥离角度恒定，并以稳定的速率进行，记录平均剥离力和最小剥离力（N/mm）。

• 1.3 拉伸搭接强度（正拉强度）

  • 技术要点：测定接头在垂直于连接面方向承受拉伸载荷时的强度。主要用于评估胶粘剂的内聚强度或粘附强度。试样的对中要求极高，任何偏心载荷都会导致结果严重偏差。通常使用“蘑菇头”或“榫卯”型夹具确保对中（参考ASTM D2095）。

• 1.4 疲劳性能试验

  • 技术要点：评估接头在循环载荷作用下的耐久性。在特定应力比（如R=0.1）、频率（通常为5-30Hz以避免过热）和波形（正弦波常见）下进行，记录接头失效时的循环次数（S-N曲线）。环境（温度、湿度）控制对结果影响显著。

• 1.5 环境耐久性试验

  • 技术要点：评估接头在极端环境后的性能保持率。通常与力学性能试验结合进行。关键点包括：

    • 湿热老化：在恒定温湿度（如85°C/85% RH）下暴露规定时间后测试强度衰减。

    • 盐雾腐蚀：按ASTM B117标准进行，评估耐腐蚀性。

    • 高低温循环：在极端温度区间内循环，评估热应力影响。

    • 介质浸泡：在燃油、液压油、溶剂等介质中浸泡后测试。

2. 各行业检测范围的具体要求

• 2.1 航空航天

  • 标准体系：广泛采用ASTM、ISO及专属标准（如BAC系列）。

  • 要求：极端严格。测试不仅包括常温下的静态剪切（ASTM D1002）和剥离（ASTM D3167），还必须进行高低温（-55°C至+150°C甚至更高）下的性能测试、湿热老化、流体兼容性（如Skydrol液压油）和疲劳测试。无损检测（如超声、射线）是生产过程的重要环节。

• 2.2 汽车制造

  • 标准体系：ISO、ASTM、GB/T及各大车企内部标准（如VW、GM、Ford标准）。

  • 要求：注重生产节拍和成本，测试兼具效率与可靠性。常见项目包括：单搭接剪切（ISO 4587）、T型剥离。重点关注碰撞安全相关接头的动态性能，如高速拉伸试验（应变率可达10-1000/s）。此外，耐候性（UV老化、循环腐蚀）、耐化学介质（冷却液、制动液）和热老化（烘烤温度）测试必不可少。

• 2.3 轨道交通

  • 标准体系：EN（欧洲标准）、ISO、DIN（德国标准）及国标。

  • 要求：强调防火、烟、毒（FST）性能以及长期耐久性。力学性能测试外，必须进行严格的阻燃测试（如EN 45545-2）。连接结构需通过振动冲击试验，模拟长期运行工况。胶粘剂的老化寿命评估（如DIN 6701）是核心要求。

• 2.4 船舶与海洋工程

  • 标准体系：ISO、ASTM、船级社规范（如DNV GL、ABS、CCS）。

  • 要求：核心是耐海水腐蚀和长期湿热环境。盐雾试验（ASTM B117）周期长（通常上千小时）。对用于甲板、船舱的复合材料粘接，需进行吸水后的强度测试。抗蠕变性能对于承受持续载荷的接头至关重要。

• 2.5 建筑与土木工程

  • 标准体系：ASTM、ISO、ACI（美国混凝土学会）、JT/T（交通行业）等。

  • 要求：涉及结构加固（FRP与混凝土、钢材粘接）和幕墙安装。测试重点包括：正拉粘结强度（ASTM D4541、C1583）、剪切强度、长期荷载下的蠕变性能。耐火试验（如ISO 834）是结构胶的强制性要求。现场拉拔测试是质量控制的关键手段。

3. 检测仪器的原理和应用

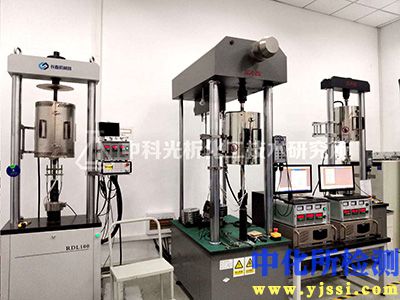

• 3.1 万能材料试验机

  • 原理：通过伺服电机或液压系统驱动横梁运动，对试样施加精确控制的拉伸、压缩、弯曲或剪切载荷。力值由高精度载荷传感器测量，位移由光栅编码器或LVDT（线性可变差分变压器）测量。

  • 应用：是进行拉伸剪切、剥离、正拉等静态力学试验的核心设备。电子万能试验机适用于大多数常规测试；液压伺服试验机适用于大载荷、高刚度或需要复杂控制的疲劳试验。

• 3.2 动态疲劳试验机

  • 原理：采用电液伺服或谐振式原理，可在高频下对试样施加精确的循环载荷。系统闭环控制，实时监测试样的载荷、位移和应变。

  • 应用：专门用于接头的疲劳性能测试，生成S-N曲线，评估其寿命和耐久极限。

• 3.3 高低温环境箱

  • 原理：通过压缩机制冷、电阻加热以及蒸汽加湿系统，在试验机夹具区域或整个试样上创造并保持设定的温度（-70°C至+350°C）和湿度（20%至98% RH）环境。

  • 应用：与试验机联用，进行高低温环境下的实时力学性能测试，评估温度对接头性能的影响。

• 3.4 盐雾腐蚀试验箱

  • 原理：将氯化钠溶液雾化，在箱内形成均匀的腐蚀性盐雾环境，温度恒定（通常35°C）。部分设备可进行循环腐蚀测试（CCT），集盐雾、干燥、湿润功能于一体。

  • 应用：评估搭接接头，特别是金属基材接头，在模拟海洋或工业大气环境下的耐腐蚀性能和强度保持率。

• 3.5 无损检测设备

  • 原理：

    • 超声检测（UT）：利用高频声波在遇到缺陷（如脱粘、空洞）时产生反射或衰减的原理成像。

    • 红外热像仪：通过检测试样在受热或冷却过程中因内部缺陷导致的表面温度差异来发现缺陷。

  • 应用：用于生产过程和服役期间接头的质量监控，在不破坏构件的前提下检测内部脱粘、气孔、夹杂等缺陷。

• 3.6 数字图像相关系统

  • 原理：在试样表面制作散斑图案，通过两个或更多高分辨率相机在加载过程中实时拍摄图像，利用数字图像相关算法计算全场位移和应变分布。

  • 应用：齐全的分析工具，用于研究搭接接头在受力过程中的应力应变集中区域、裂纹萌生与扩展行为，以及评估胶层的均匀性。
