传动测试技术内容

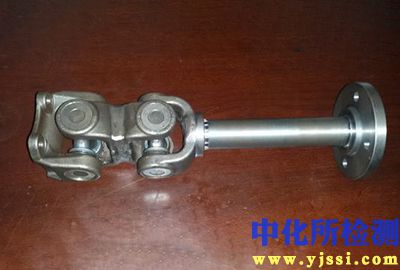

传动系统作为机械动力传递的核心部件，其性能、效率及可靠性直接影响整机设备的工作状态。系统的传动测试是通过一系列标准化的检测项目，对传动装置（如齿轮箱、变速器、传动轴、皮带/链传动系统等）的各项关键指标进行定量评估的过程。

一、 检测项目分类及技术要点

传动测试主要可分为性能测试、效率测试、耐久可靠性测试、NVH测试及专项测试五大类。

1. 性能测试

• 扭矩-转速特性测试：测量传动装置在不同输入转速下的最大输出扭矩、额定扭矩及过载能力。技术要点在于高动态响应扭矩传感器的标定与安装对中，需控制测试系统的惯量匹配。

• 空载/负载损失测试：在空载及不同负载下，测量输入与输出端的功率差，计算功率损失。重点在于低扭矩工况下的测量精度，需消除轴承、密封等摩擦损耗的影响。

• 换挡/调速性能测试：针对变速器，测试换挡时间、冲击度、同步器接合平顺性等。需高频采集输入/输出转速和扭矩，计算转速差和冲击度（jerk值，即扭矩变化率）。

• 传动精度测试：对于伺服和精密传动，测量传动误差和回差。需使用高分辨率编码器，在恒扭矩下正反向旋转，测量输出轴相对于输入轴的理论位置与实际位置的角位移偏差。

2. 效率测试

• 综合效率图谱测试：在输入转速-扭矩构成的二维工况矩阵下，逐点测量传动效率，绘制效率MAP图。技术核心是保证输入与输出功率的同步高精度测量（精度通常需达±0.2% FS），并严格控制油温（如80±5°C）等测试条件。

• 热点效率测试：重点测试高效区的效率，以及高效区范围，用于评估传动系统的节能潜力。

3. 耐久可靠性测试

• 疲劳寿命试验：依据标准载荷谱（如SAE、ISO标准或实测载荷谱）进行加速寿命试验。关键技术是载荷谱的编制与迭代控制，以及试验过程中振动、温度、磨损颗粒的在线监测。

• 超载/破坏性试验：逐步增加负载直至失效，测定极限承载能力。需注意安全防护和数据记录的完整性。

• 温升与热平衡试验：测量关键部位（如轴承、齿轮啮合区）在持续运行下的温度变化，直至达到热平衡。需使用热电偶或红外热像仪，并监控润滑油的温度与粘度变化。

4. NVH测试

• 振动噪声测试：在消声室或半消声室中，使用加速度传感器和声学麦克风，测量壳体振动和辐射噪声。重点分析与齿轮啮合频率及其谐次相关的阶次成分，识别啸叫、敲击等异响来源。

• 扭转振动测试：使用非接触式激光扭振仪或高精度编码器，测量轴系的扭转振动角位移，分析其固有频率与共振风险。

5. 专项测试

• 润滑与油品分析：在线监测油压、流量、油温，定期取样进行铁谱分析、光谱分析，以评估磨损状态。

• 密封性测试：检查高速、高温运行下的油封泄漏情况。

• 结构强度与变形测试：通过应变片测量壳体在负载下的应力与变形。

二、 各行业检测范围的具体要求

1. 汽车行业

• 要求：遵循严格的国际标准（如ISO、SAE、GB）及主机厂企业标准。测试需覆盖从-40°C至120°C以上的全温域环境模拟。新能源车电驱动总成需测试高转速（常超15000 rpm）、高功率密度下的效率与NVH，并关注馈电（能量回收）工况。

• 重点：动力总成台架耐久试验（如NEDC、WLTC循环）、换挡品质、高速齿轮啸叫、电机与减速器耦合振动。

2. 风电行业

• 要求：依据GL、DNV等认证规范。重点关注兆瓦级大功率（1MW以上）齿轮箱的长期可靠性。测试载荷谱需模拟真实风场的非平稳、高动态载荷，包括紧急制动、电网故障等极端工况。

• 重点：传动链（主轴、齿轮箱、发电机）整体测试、效率测试（因直接关系发电收益）、行星轮系均载测试、轴承微点蚀试验。

3. 航空航天

• 要求：极端可靠性与轻量化。遵循AS、MIL等标准。进行高加速寿命试验（HALT）和高加速应力筛选（HASS）。测试环境涵盖高低温、低气压、冲击振动等综合环境应力。

• 重点：直升机主减速器的超轻载效率与过载能力、航空附件齿轮箱的高频振动疲劳试验。

4. 工业机器人与精密机床

• 要求：高精度、高刚性、高响应。测试在低速、微进给条件下的平稳性（无爬行现象）和重复定位精度。

• 重点：谐波减速器、RV减速器的传动误差、回差、刚度测试（扭转刚度≥10^6 Nm/rad级），以及启停频率下的温升控制。

5. 工程机械与重型车辆

• 要求：高扭矩、抗冲击。测试侧重于低速大扭矩工况下的传动系统强度与热平衡能力，以及多挡位变速器的换挡逻辑与可靠性。

• 重点：液力变矩器与变速箱匹配测试、湿式制动桥的持续制动功率、全工况下的油液清洁度控制。

三、 检测仪器的原理和应用

1. 测功机

• 原理：作为负载或驱动单元，分为电涡流、磁粉、电力回馈（交流电力测功机）等类型。电力回馈式通过变频器控制电机四象限运行，既能吸收功率（作为负载），又能输出功率（作为驱动），并将吸收的能量回馈电网，节能高效。

• 应用：构成封闭功率流或开放功率流测试台架的核心，模拟实际负载与驱动工况。

2. 扭矩传感器

• 原理：主要有应变片式和相位差式。应变片式通过测量弹性轴在扭矩作用下的应变计算扭矩；相位差式（磁电、光学）通过测量两个信号齿轮产生的脉冲相位差来测量扭矩。非接触式扭矩传感器（带滑环或无线传输）适用于高速旋转轴。

• 应用：直接串接在传动链中，实时、高精度测量输入/输出扭矩，是计算功率、效率的基础。

3. 数据采集与分析系统

• 原理：基于FPGA或高速DSP的硬件平台，实现多通道（扭矩、转速、温度、振动、噪声等）信号的同步高速采集、调理与存储。

• 应用：集成控制软件（如LabVIEW、Test.lab）实现试验流程自动化、工况闭环控制、实时数据显示与后期数据处理（阶次分析、频谱分析、疲劳分析等）。

4. 振动与声学测量设备

• 原理：压电式加速度计测量振动加速度；电容式传声器测量声压；激光多普勒测振仪（LDV）非接触测量振动速度与位移。

• 应用：用于NVH测试，定位传动系统的振动噪声源，评估其声品质。

5. 环境模拟设备

• 原理：高低温试验箱通过制冷/加热系统控制腔体温度；油温控制系统通过热交换器精确调节润滑油温度。

• 应用：为传动测试提供符合实际工作环境或极端条件的温度场，考核其环境适应性。

6. 在线监测与诊断设备

• 原理：油液颗粒计数器（激光遮挡原理）、在线铁谱仪、振动加速度传感器等。

• 应用：在耐久试验中实时监测传动系统的磨损状态、润滑状况和机械状态，实现预测性维护与故障预警。
