劈裂测试技术内容

劈裂测试，又称巴西圆盘试验或间接拉伸试验，是一种用于测定脆性或准脆性材料抗拉强度的间接试验方法。其核心原理是通过对圆柱形或圆盘形试件施加径向压缩载荷，使其沿加载直径方向产生均匀的拉应力并最终导致劈裂破坏。

1. 检测项目分类及技术要点

劈裂测试主要服务于材料基本力学性能的评价，关键检测项目与技术要点如下：

1.1 抗拉强度测定

• 技术要点：这是最核心的检测项目。对于厚度与直径之比在0.2至0.75之间的标准圆柱体或圆盘试件，在满足线弹性、均质且各向同性的理想条件下，其间接抗拉强度计算公式为：
  σ_t = 2P / (π D t)
  其中，σ_t 为抗拉强度（MPa），P 为最大破坏载荷（N），D 为试件直径（mm），t 为试件厚度（mm）。

• 关键控制：必须确保加载线与试件轴线平行且通过圆心。试件两端需嵌入专用垫条（通常为硬纸板、胶合板或金属片），以均匀分布载荷并减少接触应力集中，避免压碎破坏。

1.2 断裂韧性评估

• 技术要点：采用带有预制裂缝的巴西圆盘试件。通过测量在特定裂缝模式下的起裂载荷，结合试件几何尺寸和裂缝长度，根据线弹性断裂力学理论计算材料的I型、II型或混合型断裂韧性（K_IC, K_IIC等）。

• 关键控制：预制裂缝的尺寸（长度、尖端锐度）需精确制备与测量。需使用高精度荷载传感器和裂纹开口位移计监测起裂点。

1.3 材料各向异性与变形特性分析

• 技术要点：通过改变加载方向（如平行或垂直于层理、节理、纹理），测试材料抗拉强度的各向异性。同时，通过安装轴向和横向应变片，可获取材料的弹性模量、泊松比等变形参数。

• 关键控制：需明确标注试件的各向异性主轴方向。应变测量系统需具有足够灵敏度和采样频率。

1.4 动态劈裂测试

• 技术要点：使用霍普金森压杆装置对试件施加高应变率的冲击载荷，用于研究材料在动载下的抗拉强度与能量吸收特性。动态强度增强因子是重要输出。

• 关键控制：需保证应力波在试件中的均匀性，进行波形整形，并采用高速摄影或DIC技术同步观测破坏过程。

2. 各行业检测范围的具体要求

不同行业因材料特性与工程需求不同，对劈裂测试的具体执行标准和要求存在差异。

2.1 岩土工程与地质

• 适用材料：岩石（花岗岩、砂岩、页岩等）、混凝土、土壤胶结体、冰。

• 标准规范：ASTM D3967（岩石抗拉强度）、ISRM建议方法、GB/T 50266。

• 具体要求：

  • 试件通常为直径（NX尺寸，约54mm）或50mm的岩芯，厚度与直径比推荐为0.5。

  • 对于各向异性岩石，需报告加载方向与层理/片理的关系。

  • 饱和或干燥等不同含水状态需明确并控制。

  • 常与单轴压缩试验配合，获得完整的强度参数。

2.2 建筑材料与土木工程

• 适用材料：混凝土、砂浆、沥青混凝土、陶瓷砖、天然石材。

• 标准规范：ASTM C496/C496M（混凝土圆柱体劈裂抗拉强度）、EN 12390-6、GB/T 50081。

• 具体要求：

  • 混凝土试件通常为Φ150mm×300mm或Φ100mm×200mm的圆柱体。

  • 加载速率有严格规定（如ASTM C496要求0.7~1.4 MPa/min的应力增加速率）。

  • 对垫条尺寸、硬度和弯曲刚度有详细规定（如胶合板垫条厚3mm，宽12.7mm）。

  • 用于评估混凝土的抗裂性能、冻融循环后耐久性等。

2.3 陶瓷与齐全陶瓷

• 适用材料：结构陶瓷、功能陶瓷、耐火材料。

• 标准规范：ASTM C158（玻璃模制材料）、ASTM C1499（齐全陶瓷室温强度）、JIS R1607。

• 具体要求：

  • 试件加工精度要求极高，表面需精细研磨以消除微裂纹影响。

  • 由于陶瓷脆性大，对试验机刚度和对中精度要求苛刻。

  • 常使用较薄垫片（如特氟龙薄膜）以优化载荷分布。

2.4 医药与生物材料

• 适用材料：骨骼（皮质骨、松质骨）、牙科材料、生物陶瓷。

• 标准规范：无统一标准，多参照ASTM F394（陶瓷骨板）或自建方法。

• 具体要求：

  • 试件尺寸小，需在生理溶液或模拟体液环境中进行测试。

  • 加载速率极低，以模拟生理条件。

  • 关注破坏模式和能量吸收，以评估材料与组织的生物力学相容性。

3. 检测仪器的原理和应用

3.1 核心仪器：万能材料试验机

• 原理：采用伺服液压或电动伺服电机驱动，通过精密控制系统（闭环反馈）对试件施加可精确控制的压缩位移或载荷。荷载传感器和位移传感器实时测量载荷-位移曲线。

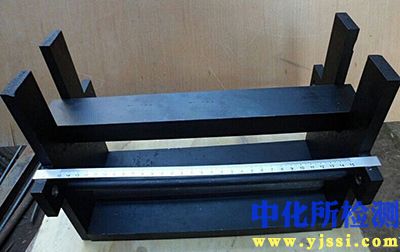

• 应用：是进行静态劈裂测试的标准设备。需配备专用的劈裂试验夹具，该夹具通常包括上下两个带V型槽或平面的承压板，以确保载荷沿直径方向精确传递。

3.2 关键配件：荷载垫条与应变测量系统

• 原理与应用：

  • 荷载垫条：其作用是使集中载荷转化为沿加载线的分布载荷。其材料力学性能（弹性模量、硬度）直接影响测试结果。软垫条（如纸板）可增加接触面积，减小局部压溃；硬垫条（如钢片）则用于断裂韧性测试，确保裂缝尖端应力集中。

  • 应变测量系统：电阻应变片或数字图像相关法用于测量试件表面应变场。DIC技术通过跟踪试件表面散斑图案的变形，可非接触式、全场测量应变分布和裂缝萌生与扩展过程，是研究破坏机理的重要工具。

3.3 动态测试系统：分离式霍普金森压杆

• 原理：由入射杆、透射杆和夹在中间的试件组成。子弹撞击入射杆产生应力波，部分波通过试件传入透射杆。通过贴在杆上的应变片记录入射、反射和透射波信号，根据一维应力波理论反演试件两端的载荷和位移历史，从而计算动态应力-应变关系。

• 应用：专门用于材料在高应变率（10^1 ~ 10^3 s^-1）下的劈裂强度测试。需同步采用高速摄像机（>100,000 fps）记录瞬时破坏形态。

3.4 数据采集与处理系统

• 原理与应用：高速数据采集卡同步采集载荷、位移、应变、声发射等信号。专业软件进行实时显示、记录和分析，自动计算抗拉强度、弹性参数，并生成完整的测试报告。齐全的系统可集成人工智能算法，用于预测破坏或识别破坏模式。
