双轴拉伸试验技术内容

双轴拉伸试验是评估材料在复杂应力状态下力学行为的关键方法，其通过在同一平面内的两个相互垂直方向上对试样施加正规的载荷，模拟材料在实际应用中承受的多轴应力状态。该试验对高分子薄膜、金属薄板、复合材料、生物软组织及柔性电子器件等材料的研发与质量控制至关重要。

1. 检测项目分类及技术要点
双轴拉伸试验主要分为以下检测项目类别，每个类别包含特定的技术要点：

• 1.1 力学性能测试

  • 双轴应力-应变曲线： 核心测试项目。需同步记录两个主轴方向（通常为X和Y方向）的载荷与位移，并转换为真实应力与应变。技术要点在于确保两个方向的载荷轴完全独立且同步控制，并采用非接触式视频引伸计或数字图像相关法（DIC）精确测量平面内的应变场，避免接触式引伸计引入的约束误差。

  • 双轴模量： 在比例加载阶段（如1:1等双轴拉伸），计算应力-应变曲线线性段的斜率。需确保试样对中精确，初始阶段为纯拉伸状态，无褶皱或预松弛。

  • 双轴屈服强度： 确定材料在双轴应力下发生规定永久变形的应力。通常采用偏移法（如0.2%应变偏移）判定，需考虑两个方向的屈服可能不同步。

  • 双轴断裂强度与断裂伸长率： 记录试样失效时的最大应力和应变。关键在于定义“失效”准则（如载荷峰值下降、肉眼可见裂纹贯通），并使用高速相机或DIC系统捕捉裂纹萌生与扩展过程。

  • 应变硬化指数（n值）： 在塑性变形阶段，通过双轴应力-应变数据拟合Hollomon公式。要求数据采集频率高，能准确描述硬化行为。

• 1.2 变形与失效行为研究

  • 各向异性比（R值）： 对于片材，R值定义为宽度方向与厚度方向的真实应变比。在双轴拉伸下，需在变形过程中多点上同时测量宽度与厚度应变，技术难度高，常需结合DIC与局部厚度测量。

  • 成形极限图（FLD）： 核心的成形性评估指标。通过进行不同应变路径（如单轴拉伸、平面应变、等双轴拉伸）的试验，测量极限失稳（颈缩）时的主次应变对，绘制成曲线。技术要点在于实现精确的应变路径控制，并准确判定分散性颈缩的起始点。

  • 循环加载与疲劳性能： 研究材料在双轴交变载荷下的应力响应、滞回曲线和疲劳寿命。需使用伺服动态作动器，控制波形（正弦、方波）、相位差和应力/应变比。注意试样的夹持与对中，防止早期疲劳失效。

• 1.3 本构模型参数标定

  • 为塑性理论（如Hill’48、Barlat’89、BBC2005屈服准则）和超弹性模型（如Mooney-Rivlin、Ogden、Yeoh模型）提供关键参数。试验需设计覆盖材料可能经历的全部应变路径和应变范围，数据要求高精度和高一致性，用于逆向有限元优化拟合。

2. 各行业检测范围的具体要求

• 2.1 高分子薄膜与包装材料

  • 要求： 重点评估等双轴拉伸下的韧性、抗穿刺性和热成型性能。常用十字形试样。测试常在宽温度范围（如-40℃至+150℃）和不同湿度下进行，以模拟实际使用环境。要求测量薄膜的弹性模量、屈服强度、断裂功以及雾度、阻隔性能在拉伸后的变化。

  • 标准参考： ASTM D882, ISO 527-3（塑料薄膜拉伸），但双轴测试多遵循仪器制造商或行业共识方法。

• 2.2 金属薄板与板材成形

  • 要求： 核心是获取精确的FLD和屈服轨迹，用于汽车覆盖件、航空航天蒙皮等冲压成形仿真。试样主要为十字形，要求中心测试区应变均匀。对高强度钢、铝合金、镁合金，需在高速应变率下（匹配实际冲压速度）测试。严格规定试样的加工精度、夹持方式以及应变测量方法（必须使用DIC）。

  • 标准参考： ISO 12004-2（成形极限测定），NADDRG，SAE J2749。

• 2.3 纺织物与柔性复合材料

  • 要求： 评估织物在不同双轴载荷比（如经向:纬向 = 1:1, 2:1）下的力学响应、泊松比和剪切性能。由于材料可能具有高度非线性、各向异性和大变形，需采用专用织物夹具（如钢丝绳-滑轮组、气动夹持）避免应力集中。常进行循环加载以研究力学松弛和滞回效应。

  • 标准参考： ASTM D3039（复合材料），但针对织物的双轴测试标准尚在发展。

• 2.4 生物医学材料与软组织

  • 要求： 模拟心脏瓣膜、血管、皮肤等组织的多轴受力状态。试验通常在37℃的生理盐水或PBS溶液中进行。试样制备复杂（如狗骨形、十字形取自器官），强调在低应力、大变形范围内的超弹性、粘弹性行为表征。要求设备具有极低的载荷分辨力和精确的位移控制，且生物兼容。

  • 标准参考： 多遵循研究文献中的定制化协议。

• 2.5 弹性体与软质材料

  • 要求： 重点表征几乎不可压缩材料的超弹性行为，为有限元分析提供模型参数。测试包括等双轴拉伸、平面拉伸（纯剪切）和单轴拉伸，以覆盖广泛的应变状态。需精确测量变形过程中的体积变化，以评估可压缩性。

3. 检测仪器的原理和应用

现代双轴拉伸试验机主要基于机电伺服驱动或液压伺服驱动原理，核心系统构成如下：

• 3.1 加载框架与作动系统

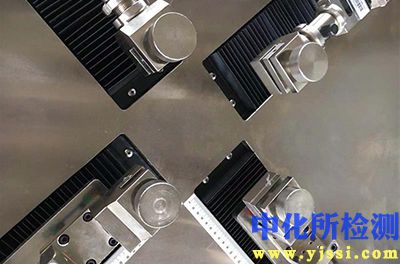

  • 原理： 采用正交布置的两对独立作动器（通常为四个），每对控制一个轴向的加载。作动器由伺服电机或伺服阀控制的液压缸驱动，通过滚珠丝杠或直接驱动实现高精度位移控制。齐全的系统可实现载荷控制、位移控制或应变控制模式，以及两个轴向的任意比例（如λ=εy/εx）同步或异步加载。

  • 应用： 机电式适用于中小载荷（通常<100kN）和高精度、高动态响应要求的场景；液压式适用于大载荷（可达数百kN）和大型试样，但控制精度和维护要求更高。

• 3.2 夹具与传动系统

  • 原理： 夹具用于传递载荷，同时最小化对试样测试区的约束。常见类型包括：机械楔形夹具、液压平推夹具、钢丝绳-滑轮夹具（用于织物）、真空吸附夹具（用于薄膜）。十字形试样的夹持需确保力线通过试样中心，防止附加弯矩。

  • 应用： 根据试样材质和厚度选择。金属板材多用高强度机械或液压夹具；薄膜和软材料常用带保护垫的平推夹具或气动夹持。

• 3.3 测量与传感系统

  • 载荷测量： 每个作动器集成高精度载荷传感器（应变片式），量程需匹配试验要求，通常配备多个传感器以适应不同载荷范围。

  • 应变测量（核心）：

    • 非接触式视频引伸计： 通过跟踪试样中心区域预先标记的点或印制网格，计算平均应变。适用于均匀变形。

    • 数字图像相关法（DIC）： 当前主流和核心技术。 在试样表面制作随机散斑图案，通过两个或更多高分辨率相机同步拍摄变形过程，通过相关算法计算全场位移和应变（εxx, εyy, εxy）。可直观显示应变局部化、颈缩和裂纹演化。

  • 辅助测量： 可集成温度箱、湿度发生器、光学测量子系统（用于厚度变化）等。

• 3.4 控制系统与软件

  • 原理： 采用闭环反馈控制，以设定的载荷、位移或应变（通过DIC实时反馈）为目标，实时调整作动器输出。软件负责试验序列编程、数据同步采集、实时显示和后续分析（应力应变计算、FLD生成、模型拟合等）。

  • 应用： 实现复杂的多轴加载路径（线性、循环、梯形波等），并确保在整个试验过程中保持设定的路径。高级软件支持与有限元软件的接口，直接进行材料参数逆向优化。

综上所述，双轴拉伸试验是一项高度复杂且专业的技术，其有效实施依赖于对试验目的、材料特性、标准要求和仪器功能的深入理解与精准匹配。
