弯矩试验技术内容

弯矩试验，又称弯曲试验，是评价材料、构件或结构在承受弯曲载荷时力学性能的关键手段。其主要目的是测定材料的抗弯强度、弯曲弹性模量、最大弯曲挠度以及观察其弯曲断裂行为，为设计、选材和质量控制提供依据。

1. 检测项目分类及技术要点

弯矩试验根据加载方式、试样状态和测试目的，主要分为以下三类：

• 1.1 三点弯曲试验

  • 原理与装置：试样由两个下支撑辊支承，在上方跨中通过一个加载辊施加集中力，形成纯弯矩区域仅存在于加载点正下方。

  • 技术要点：

    • 跨距L是关键参数，通常依据标准（如L=16倍试样厚度）设定。

    • 剪应力影响显著，尤其是在跨距较小时，测试结果更偏向于评价抗剪性能。

    • 试样制备简单，对中性要求相对较低，操作便捷，是应用最广泛的弯曲试验方法。

    • 主要用于测定脆性材料（如陶瓷、铸铁、硬质塑料）的抗弯强度，或评价韧性材料的弯曲性能直至规定挠度。

• 1.2 四点弯曲试验

  • 原理与装置：试样由两个下支撑辊支承，通过两个上加载辊对称施加一对力，在两加载辊之间形成恒定的纯弯矩段，无剪切力影响。

  • 技术要点：

    • 纯弯段的存在使其能更真实地反映材料在均匀弯矩下的性能，测试结果更适用于理论分析和设计。

    • 对试样放置的对称性和加载辊的平行度要求极高。

    • 通常用于对试验精度要求更高的场合，如测定金属、复合材料的弯曲弹性模量、精确的弯曲应力-应变曲线，以及疲劳和蠕变性能研究。

• 1.3 薄板弯曲（反复弯曲）试验

  • 原理与装置：将薄板、带材或线材试样一端夹紧，在规定半径的弯曲圆弧上，进行反复90°或180°的弯曲，直至出现裂纹或达到规定次数。

  • 技术要点：

    • 属于工艺性能试验，主要评价材料的延展性和表面质量。

    • 弯曲半径r与试样厚度a的比值（r/a）是核心参数，值越小，变形越剧烈。

    • 结果以不出现裂纹所能承受的反复弯曲次数表示。

通用技术要点：

• 试样制备：需确保尺寸精确，棱边无毛刺，表面无划伤。

• 加载速率：严格控制加载辊的下降速度，速率过高可能导致测试值偏高。通常根据材料类型和标准规定，在0.5-20 mm/min范围内选择。

• 数据采集：需同步、精确记录载荷-挠度曲线。通过该曲线可计算：

  • 抗弯强度 σ_f = (M * y) / I （M为最大弯矩，y为中性轴至表面距离，I为截面惯性矩）。

  • 弯曲弹性模量 E_f = (L³ * F) / (4 * b * h³ * δ) （三点弯曲简化公式，其中F为力，δ为挠度，b、h为试样宽和厚）。

2. 各行业检测范围的具体要求

• 2.1 金属材料（参照GB/T 232、ASTM E290、ISO 7438等）

  • 型材与板材：多采用三点弯曲，评估其冷弯性能，要求弯曲后试样受拉面不产生裂纹。弯曲压头直径d与试样厚度a的比值（d/a）根据产品标准规定。

  • 铸件与脆性金属：主要用于测定抗弯强度和挠度，试样通常为矩形截面的长条。

  • 质量控制：常用弯曲试验检查焊接接头的塑性和表面缺陷。

• 2.2 高分子材料与复合材料（参照GB/T 9341、ASTM D790、ISO 178等）

  • 塑料：区分硬质与软质塑料。硬质塑料常用三点弯曲测模量和强度，跨厚比常为16:1。软质塑料或长纤维增强塑料可能采用四点弯曲以减少剪切影响。测试速率需严格控制。

  • 复合材料：重点关注层合板的弯曲强度、模量和层间剪切强度（通过短跨距三点弯曲实现）。对试验的规范性要求极高，以获取可比数据。

• 2.3 陶瓷与脆性非金属材料（参照GB/T 6569、ASTM C1161、ISO 14704等）

  • 主要采用四点弯曲（上、下各两辊）以获得更稳定、离散性更小的强度数据（韦伯模数）。

  • 试样表面必须精细研磨，以消除表面缺陷对强度测试的显著影响。

  • 支撑辊通常加装弹性垫片以减少应力集中。

• 2.4 土木建筑工程

  • 钢筋混凝土构件：进行足尺或缩尺模型的静载弯曲试验，测量其开裂荷载、屈服荷载、极限荷载、挠度变形及裂缝发展，验证其承载力、刚度和延性。依据GB/T 50152等标准。

  • 结构用型钢与板材：类似金属材料要求，但更关注在设计荷载下的行为。

  • 木材：测定顺纹抗弯强度和弹性模量，是评价木材等级的主要指标之一。

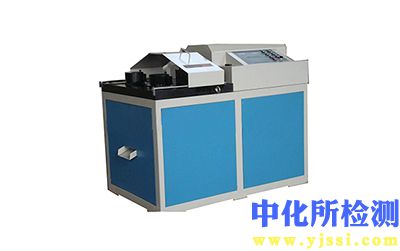

3. 检测仪器的原理和应用

• 3.1 核心主机：万能材料试验机

  • 原理：采用伺服液压或电动伺服驱动系统，通过精密闭环控制，对试样施加可精确控制的弯曲载荷。力值由安装在加载架上的负荷传感器测量。

  • 应用：提供稳定、可调的加载速率，是执行三点、四点弯曲试验的基础平台。

• 3.2 关键附件：弯曲试验装置

  • 三点弯曲装置：包括两个可调节跨距的支撑辊和一个加载辊。辊子直径和跨距需符合标准。

  • 四点弯曲装置：包括两个支撑辊和两个独立或一体的加载辊。加载辊间距是重要参数。

  • 应用：实现标准化的加载模式，确保应力状态符合测试要求。

• 3.3 测量系统

  • 挠度测量装置：

    • 原理：早期多用百分表/千分表，现普遍采用电子式引伸计（接触式）或激光位移传感器/视频引伸计（非接触式）直接测量试样跨中或纯弯段的挠度。

    • 应用：精确获取载荷-挠度曲线，用于计算模量、应变等参数。非接触式尤其适用于脆性材料断裂瞬间的测量。

  • 应变测量装置：

    • 原理：在试样受拉和受压表面粘贴电阻应变片，测量弯曲过程中的表面应变。

    • 应用：可更直接地计算弯曲弹性模量，验证中性轴位置，用于精确的力学性能研究。

• 3.4 数据采集与控制系统

  • 原理：基于计算机的数字化系统，同步采集载荷、挠度、应变等多通道信号，按预设程序控制试验过程。

  • 应用：实现试验过程的自动化控制、实时数据显示、曲线绘制及试验后数据的自动分析（如自动计算特征点参数、生成报告）。
