锈蚀试验技术内容

1. 检测项目分类及技术要点

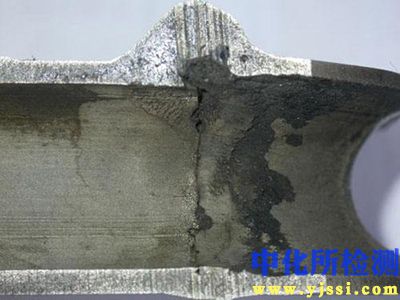

锈蚀试验主要分为自然环境试验和人工加速试验两大类。

• 1.1 自然环境试验

  • 大气暴露试验： 将试样暴露于典型气候环境（如海洋、工业、乡村、城郊大气）的试验场中，进行长期监测。

    • 技术要点： 试样放置角度（通常45°或面向赤道）、试样与绝缘支撑物的绝缘处理、定期记录环境参数（温度、湿度、降水量、SO₂、Cl-沉降率）、规范的锈蚀等级评定（如GB/T 6461、ISO 10289的评级方法）。评价指标包括生锈面积百分比、失重、腐蚀深度、力学性能损失等。

  • 海水/淡水浸渍与间浸试验： 评估材料在全浸、潮差或周期性干湿交替环境下的耐蚀性。

    • 技术要点： 控制水质成分（如人工海水符合ASTM D1141）、温度、溶氧量、pH值及流速。间浸试验需严格规定浸没与暴露的周期。

• 1.2 人工加速试验

  • 中性盐雾试验（NSS）： 应用最广，模拟海洋或含氯化物的大气环境。

    • 技术要点： 依据标准（如GB/T 10125、ISO 9227、ASTM B117）。试验条件：5%±1% NaCl溶液，pH 6.5-7.2（35℃收集液），箱体温度35℃±2℃，盐雾沉降率1~2 ml/80 cm²·h。主要用于金属及其无机涂层（电镀、阳极氧化等）的快速对比。

  • 乙酸盐雾试验（AASS）： 在NSS基础上加冰醋酸，酸性更强。

    • 技术要点： 收集液pH为3.1-3.3（25℃）。腐蚀速率较NSS更快，主要用于铜-镍-铬或镍-铬等装饰性镀层，也用于铝合金阳极氧化膜的加速评估。

  • 铜加速乙酸盐雾试验（CASS）： 在AASS基础上加入氯化铜，腐蚀性最强。

    • 技术要点： 收集液pH为3.1-3.3，温度50℃±2℃。主要用于汽车、电子产品等高要求装饰性镀层的快速、苛刻评价。

  • 循环腐蚀试验（CCT）： 模拟更真实的自然环境，在盐雾、干燥、湿润、低温等条件间循环。

    • 技术要点： 循环设计是关键，如通用汽车GM9540P、福特CETP 00.00-L-467、大众PV1210等标准。典型循环可能包含：盐雾（常温或升温）→ 干燥（40-60℃，低湿）→ 湿润（40-50℃，高湿>95% RH）。此方法比传统连续盐雾与实际情况相关性更好。

  • 湿热试验： 评估高湿度环境下的锈蚀、涂层起泡、金属氧化及电化学腐蚀。

    • 技术要点： 条件通常为温度40℃±2℃，相对湿度（93±3）%（GB/T 2423.3），或交变湿热（如GB/T 2423.4）。常用于电子电器、精密仪器。

  • 二氧化硫（SO₂）试验： 模拟工业或城市污染大气。

    • 技术要点： 在密闭箱中引入一定浓度的SO₂气体，并维持高湿度（如95% RH）和恒温（如40℃）。常用于评估银、铜等金属及镀层在含硫气氛中的腐蚀，以及电工电子产品（GB/T 2423.19）。

  • 电解加速试验： 如镀层孔率测试的铁试剂试验、硝酸试验等，通过化学或电化学方法加速暴露基体，评估镀层的不连续性。

2. 各行业检测范围的具体要求

• 2.1 汽车工业： 要求极为严苛，普遍采用多因子循环腐蚀试验（CCT）代替单一盐雾。重点关注车身板材、底盘零件、紧固件、电子接插件。测试周期长（如几十至数百循环），评估内容包括基材红锈、镀层白锈、涂层起泡、划痕扩展、力学性能衰减及电偶腐蚀。标准如SAE J2334、GM 9540P、Volkswagen PV1210等。

• 2.2 航空航天： 材料需通过特定环境谱的测试，如盐雾+湿热+应力（腐蚀疲劳）。关注高强度钢、铝合金、镁合金、钛合金的应力腐蚀开裂（SCC）和氢脆敏感性。标准常引用ASTM、MIL-STD系列，如MIL-STD-810G方法509.6。

• 2.3 电子电器： 重点评估接触端子、焊点、PCB的耐蚀性及绝缘性能。常用试验有混合流动气体试验（MFG，模拟多种污染气体如H₂S、NO₂、Cl₂、SO₂）、盐雾、湿热。对精密部件，要求腐蚀产物不影响电性能。标准如IEC 60068-2-系列、GB/T 2423。

• 2.4 船舶与海洋工程： 强调海洋大气、飞溅区、全浸区的腐蚀模拟。除标准盐雾外，常用海水全浸、潮差、实海挂片试验。涂层系统评估包括耐盐水性、附着力损失、阴极剥离等。标准如GB/T 6384、ISO 20340。

• 2.5 金属镀层及涂装行业： 是盐雾试验的主要应用领域。针对不同镀种和涂层体系，严格选用NSS、AASS或CASS试验。评价不仅看基体腐蚀出现时间，也关注镀层本身腐蚀产物（如锌镀层的白锈、红锈）。标准如GB/T 10125、ASTM B117、ISO 9227。

• 2.6 钢铁及建筑材料： 对预应力钢筋、钢结构件，重视应力腐蚀和腐蚀速率测定。常用中性盐雾、周期浸润加速试验，评价失重和腐蚀深度。标准如GB/T 15957、JG/T 192（钢筋混凝土用钢耐腐蚀试验）。

3. 检测仪器的原理和应用

• 3.1 盐雾试验箱：

  • 原理： 核心为喷雾系统、加热控湿系统、箱体。压缩空气通过饱和器（加热加湿）后，在喷嘴处与抽取的盐水混合雾化，形成均匀盐雾。箱内加热保持恒定温度。CASS试验需额外增加制冷机组维持50℃工况。

  • 应用： 执行NSS、AASS、CASS等静态盐雾试验。现代箱体多采用PP或PVC等耐蚀材料，具备自动补水、电子控温、沉降量收集功能。

• 3.2 循环腐蚀试验箱：

  • 原理： 集成盐雾、干燥、湿热、静置等多种环境功能仓室或在一个箱体内通过精密程序控制实现功能切换。通过加热器、加湿器、制冷盘管、盐水喷雾系统、鼓风干燥系统以及复杂的空气管路和阀门控制，精确模拟预设的温湿度曲线和喷雾/静置周期。

  • 应用： 执行各类复杂的汽车、航空等行业CCT标准测试，是当前腐蚀评估的主流高端设备。

• 3.3 湿热试验箱：

  • 原理： 通过电加热水产生蒸汽或超声波雾化加湿，结合制冷系统除湿和PID控制，在密闭空间内维持恒定的高湿度环境。交变湿热则通过程序控制温湿度按设定曲线变化。

  • 应用： 执行恒定湿热、交变湿热试验，用于评估材料吸湿、氧化、电化学腐蚀及冷凝水影响。

• 3.4 气体腐蚀试验箱：

  • 原理： 在密闭箱体中，通过质量流量计（MFC）精确控制注入的SO₂、H₂S、NO₂、Cl₂等腐蚀性气体的浓度、温度和湿度，形成均匀稳定的混合腐蚀气氛。

  • 应用： 用于电子电器、连接器、镀层在工业污染大气中的加速腐蚀试验，如IEC 60068-2-60的MFG测试。

• 3.5 电化学工作站：

  • 原理： 基于三电极体系（工作电极、参比电极、对电极），通过施加小幅度电位/电流扰动，测量材料的动电位极化曲线、电化学阻抗谱（EIS）等，获得腐蚀电流密度（Icorr）、极化电阻（Rp）、电荷转移电阻（Rct）等关键动力学参数。

  • 应用： 用于实验室快速、定量评价材料的腐蚀速率、涂层防护性能、缓蚀剂效率及腐蚀机理研究，是一种重要的原位无损检测分析工具。

• 3.6 辅助分析仪器：

  • 光学显微镜/体视显微镜： 观察腐蚀形貌、测量锈点大小和分布。

  • 扫描电子显微镜（SEM）与能谱仪（EDS）： 分析腐蚀产物的微观形貌和元素组成。

  • 激光共聚焦显微镜： 非接触式测量腐蚀坑的深度和三维形貌。

  • 千分尺/测厚仪、电子天平： 用于测量腐蚀前后的尺寸变化和失重，计算腐蚀速率。
