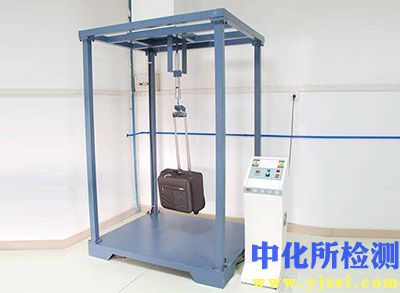

振荡测试技术内容

振荡测试是一种通过模拟产品在运输、使用或环境中所经历的周期性振动条件，评估其结构完整性、功能可靠性和耐久性的环境与可靠性试验方法。其核心在于施加可控的、重复性的力学激励，以激发产品的潜在缺陷。

1. 检测项目分类及技术要点

振荡测试主要依据激励方式和控制参数进行分类，关键技术要点如下：

1.1 正弦振荡测试

• 技术原理：在单一频率或一定频率范围内，以确定的振幅（位移或加速度）对试件施加按正弦规律变化的激振力。

• 主要分类与技术要点：

  • 扫频正弦测试：频率随时间按线性或对数规律连续变化。要点在于确定频率范围（如5-500 Hz）、扫频速率（如1 octave/min）、振幅（如0.75 mm位移或10 m/s²加速度）和循环次数。

  • 定频正弦测试：在固定频率点进行长时间测试。要点在于选择共振频率点或特定干扰频率，设定严格的振幅和持续时间（如10 m/s²，持续2小时）。

• 目的：寻找和确定试件的共振点、检查试件在共振状态下的耐受能力、进行疲劳试验。

1.2 随机振荡测试

• 技术原理：在给定频率范围内，所有频率成分同时激振，且各频率的振幅值符合规定的统计概率分布（通常为高斯分布），以功率谱密度（PSD）定义其量级。

• 技术要点：

  • 功率谱密度（PSD）：核心控制参数，单位为g²/Hz，表示加速度方差在频率域上的分布。需明确定义频谱形状（如平直谱、梯形谱、斜谱）。

  • 总均方根加速度（Grms）：整个PSD曲线下的面积开方所得，表征振动的总体能量。计算必须准确，用于监控和控制。

  • 带宽与谱型：确定测试频率范围（如10-2000 Hz）及各频段的PSD值。例如，在10-500 Hz区间保持0.04 g²/Hz，在500-2000 Hz区间以-3 dB/oct斜率下降。

• 目的：模拟真实环境的宽带随机振动（如飞机机舱、高速公路运输），更有效地暴露产品缺陷。

1.3 混合模式测试

• 正弦叠加随机：在随机振动背景上叠加一个或多个高能量的正弦信号，用于模拟旋转机械（如涡轮、发动机）引起的振动环境。

• 随机叠加随机：多个正规的随机振动信号叠加，模拟多振源复合环境。

• 技术要点：精确控制各信号成分的幅值、频率关系，避免相互干扰，确保控制精度。

1.4 典型技术参数

• 频率范围：通常为DC（0 Hz）至2000 Hz或更高（如用于MEMS器件可达10 kHz）。

• 振幅：正弦振动以位移（mm）或加速度（m/s², g）表示；随机振动以PSD (g²/Hz)和Grms表示。

• 持续时间：正弦扫频以扫循环数计，随机振动以时间（秒、分钟、小时）计。

• 振动方向：需在三个相互垂直的轴向（X, Y, Z）依次或同时进行测试。

2. 各行业检测范围的具体要求

不同行业基于产品使用环境和可靠性标准，存在差异化的具体要求。

2.1 汽车行业

• 标准依据：ISO 16750-3, IEC 60068-2-64, SAE J2380, 各主机厂企业标准。

• 具体范围：

  • 电气电子部件：通常进行随机振动测试。频率范围常为10-2000 Hz，总均方根加速度可达10-20 Grms，测试时间按安装位置（如发动机舱、车身）从数小时至上百小时不等。模拟发动机振动和路面激励。

  • 机械部件（如悬挂、支架）：进行正弦扫频寻找共振点，并在共振点进行定频耐久测试。位移幅值可能达±5 mm以上。

  • 运输模拟：模拟包装状态下的公路运输振动，常用随机谱（如ASTM D4728）或定频测试。

2.2 航空航天与国防

• 标准依据：MIL-STD-810H, RTCA DO-160G, ECSS-E-ST-10-03C。

• 具体范围：

  • 机载设备：要求极为严苛。随机振动频率上限可达2000 Hz，PSD量级高（如0.1 g²/Hz以上），Grms值常超过10 Grms。包含宽带随机叠加正弦（模拟喷气发动机噪声与结构振动）的测试。

  • 火箭与卫星：在发射阶段经历高强度振动。低频（5-100 Hz）正弦扫描考核结构响应；高频（20-2000 Hz）随机振动考核声振环境。总持续时间严格规定。

  • 高加速寿命试验（HALT）：使用六自由度气动振动台，施加宽带随机振动（频率可达500-5000 Hz，Grms可达50-80 Grms），用于快速发现设计缺陷。

2.3 电子电器与通信

• 标准依据：IEC 60068-2-6（正弦），IEC 60068-2-64（随机）。

• 具体范围：

  • 消费电子：侧重于包装运输测试和一般使用环境。随机振动谱相对平缓，Grms值约0.5-2.0 Grms，频率范围10-500 Hz。

  • 网络与通信设备：要求设备在持续振动下功能不中断。测试谱模拟机房或基站环境，可能包含多个PSD台阶，测试时间较长。

  • PCB及组件：进行扫频正弦测试（如10-500 Hz，0.75 mm或5 g）以检测焊点疲劳、元件松动等工艺缺陷。

2.4 轨道交通

• 标准依据：IEC 61373（铁路设备振动冲击测试），EN 50155。

• 具体范围：

  • 车体安装设备：分为A类（车体）、B类（转向架）、C类（车轴安装）。随机振动测试频率范围通常为1-1000 Hz。B类和C类要求最严，PSD值更高，例如C类设备在10-300 Hz内PSD可达20 (m/s²)²/Hz。

  • 长期耐久性：模拟车辆运行数百万公里的累积效应，测试时间按模拟里程换算，可达数十小时。

3. 检测仪器的原理和应用

3.1 核心系统构成
一套完整的振荡测试系统主要由振动控制器、功率放大器、振动台和测量传感器组成。

3.2 主要仪器原理与应用

• 振动控制器：

  • 原理：是测试系统的大脑。采用数字信号处理（DSP）技术，通过闭环控制算法（如自适应控制、迭代控制）产生驱动信号。它实时采集来自试件上控制加速度计的反馈信号，与设定的参考谱（正弦或PSD）进行比较，并调整输出信号以减小误差。

  • 应用：执行测试规范的编程、实现精确的波形控制（正弦、随机、冲击、混合）、监控测试状态、进行共振搜索与驻留、保护试件和設備。

• 电动式振动台：

  • 原理：基于载流导体在磁场中受力的原理（洛伦兹力）。动圈（驱动线圈）置于高强度永磁或励磁磁场中，当功率放大器提供的交变电流通过动圈时，产生交变激振力，推动台面及试件振动。

  • 应用：适用于频率范围宽（5-3000 Hz）、波形失真小、控制精度高的中高频测试。是正弦和随机振动测试的主流设备。推力从几十牛到数十万牛不等。

• 液压式振动台：

  • 原理：通过伺服阀控制高压油流入作动缸的流量和方向，推动活塞及台面运动。

  • 应用：适用于大推力、大位移、低频（DC-500 Hz）的振动测试。常用于大型结构件（如汽车整车、飞机部件）、建筑抗震试验以及重载行业的测试。

• 数据采集与传感器系统：

  • 加速度计：核心测量器件，通常采用压电式（高频响应好）或压阻式（可测静态加速度）。控制点加速度计用于实现闭环控制；监测点加速度计用于监测试件关键部位响应。

  • 数据采集仪：多通道同步采集振动、应变、温度等信号，用于模态分析、传递函数分析和故障诊断。

3.3 仪器选型关键参数

• 推力/载荷：需大于（试件质量+夹具质量）× 最大测试加速度。

• 频率范围：需覆盖测试规范要求。

• 位移、速度、加速度额定值：需满足测试谱的最大要求。例如，随机振动要求高的Grms值，往往需要高的加速度和速度额定值。

• 台面尺寸与均匀度：确保能安装试件，并在测试频率范围内台面振动均匀。

• 系统保真度：随机振动控制的总均方根误差通常要求小于±1 dB，正弦振动失真度要求小于5%。
