材料疲劳测试技术内容

材料疲劳测试是评估材料、构件或结构在交变载荷作用下抵抗裂纹萌生和扩展能力的关键技术，其核心目标在于测定疲劳寿命（S-N曲线或ε-N曲线）和疲劳极限，为工程设计和安全评估提供数据基础。

1. 检测项目分类及技术要点

1.1 高周疲劳测试

• 技术要点：载荷水平通常在材料的弹性范围内，失效循环次数一般高于10^5次。重点关注疲劳极限（通常以10^7循环次数对应的应力幅作为条件疲劳极限）。

• 关键参数：应力比（R）、应力幅（σ_a）、平均应力（σ_m）。需严格控制载荷波形（通常为正弦波）、频率（通常较高，以提升试验效率）及试验环境（温度、湿度）。

• 数据呈现：S-N曲线（应力-寿命曲线），通常采用半对数或双对数坐标绘制。

1.2 低周疲劳测试

• 技术要点：载荷水平较高，部分材料进入塑性变形阶段，失效循环次数通常低于10^5次。重点关注循环应力-应变响应和塑性应变能。

• 关键参数：应变幅（ε_a）、应变比。试验控制模式为应变控制。需记录循环硬化/软化现象。

• 数据呈现：ε-N曲线（应变-寿命曲线），通常采用Coffin-Manson关系式描述：Δε_p/2 = ε_f' (2N_f)^c，其中Δε_p为塑性应变幅，ε_f'为疲劳延性系数，c为疲劳延性指数。

1.3 裂纹扩展速率测试

• 技术要点：基于断裂力学，研究已存在裂纹在交变载荷下的扩展行为。测定裂纹长度a随循环次数N的变化曲线。

• 关键参数：应力强度因子范围ΔK（ΔK = K_max - K_min）。试验需使用预制裂纹的紧凑拉伸或中心裂纹拉伸试样。

• 数据呈现：da/dN-ΔK曲线（裂纹扩展速率曲线），通常分为三个区域：近门槛区（ΔK_th）、Paris区（da/dN = C(ΔK)^m）、快速扩展区。需测定门槛值ΔK_th。

1.4 特殊疲劳测试

• 热机械疲劳：温度与机械应变同步循环变化，模拟高温部件（如涡轮叶片）工况。需同步控制温度场与机械载荷，相位差是关键变量。

• 腐蚀疲劳：在腐蚀环境（如盐水、H2S环境）中施加交变载荷。环境介质的成分、温度、pH值及加载频率（影响腐蚀交互作用）是控制重点。

• 接触疲劳：评估轴承、齿轮等接触副材料在循环接触应力下的失效（点蚀、剥落）。主要控制参数为赫兹接触应力、滑滚比。

• 振动疲劳：针对承受高频振动载荷的结构件，通常在谐振频率下进行试验，关注结构的动态响应和阻尼特性。

2. 各行业检测范围的具体要求

2.1 航空航天

• 标准体系：广泛遵循ASTM、MIL标准及制造商规范（如波音BSS、空客AITM）。

• 具体要求：

  • 材料级：对钛合金、高温合金、复合材料等进行高周、低周及疲劳裂纹扩展测试。强调断口分析以确定失效起源。

  • 构件级：对叶片、盘件、起落架等进行全尺寸部件疲劳试验，采用飞续飞谱块加载，模拟真实飞行载荷谱（地面-空中-地面循环）。

  • 损伤容限设计：必须提供裂纹扩展速率数据，用于制定检修间隔。

2.2 汽车工业

• 标准体系：遵循ISO、SAE、GB及各大主机厂企业标准。

• 具体要求：

  • 底盘与动力总成：对发动机曲轴、连杆、悬架弹簧、转向节等，进行台架疲劳试验，载荷谱来源于实测道路载荷数据。

  • 车身与焊接件：重点关注焊接接头的疲劳性能，进行焊缝疲劳测试。常用轴向加载或三点弯曲加载。

  • 轻量化材料：对高强度钢、铝合金、碳纤维增强复合材料进行应变控制疲劳测试，研究其连接部位的疲劳特性。

2.3 能源与电力

• 核电：对反应堆压力容器、主管道材料，需在模拟一回路水化学环境（高温高压水）下进行低周疲劳和腐蚀疲劳测试。遵循ASME BPVC III和RCC-M规范。

• 风电：对风机主轴、齿轮箱齿轮、轴承及复合材料叶片，进行高周疲劳、接触疲劳及全尺寸叶片疲劳测试。叶片测试采用共振式或电液伺服作动筒多点加载，模拟复杂风载。

• 火电：对高温螺栓、汽轮机转子材料进行蠕变-疲劳交互作用测试。

2.4 轨道交通

• 标准体系：遵循EN、ISO、DIN及中国铁道行业标准（TB）。

• 具体要求：

  • 车体与转向架：对铝合金/不锈钢车体焊缝、转向架关键部件（构架、车轮、车轴）进行疲劳强度评估。车轴、车轮需进行全尺寸旋转弯曲疲劳试验。

  • 焊接结构：严格执行基于应力范围和的焊接接头S-N曲线分类（如IIW标准），采用热点应力法或结构应力法进行评估。

2.5 生物医疗

• 植入器械：对人工髋关节、脊柱植入物、骨板骨钉等进行微动疲劳和腐蚀疲劳测试。环境为模拟体液（如生理盐水或PBS溶液，37°C）。遵循ISO 7206、ASTM F382等标准，测试周期通常高达千万次循环。

3. 检测仪器的原理和应用

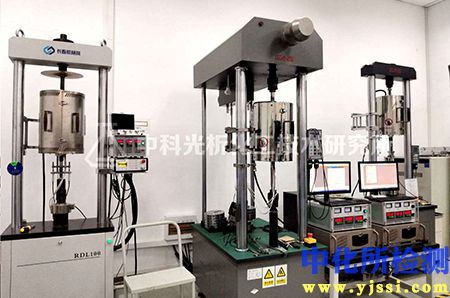

3.1 电液伺服疲劳试验机

• 原理：采用闭环伺服控制系统。控制器发出指令信号，驱动伺服阀调节液压油流向和流量，控制作动缸对试样施加载荷或位移。载荷传感器和位移/应变传感器构成反馈闭环。

• 应用：适用于中低频率（通常0-100Hz）、大载荷、大位移的测试。是进行低周疲劳、部件疲劳、裂纹扩展及大型结构试验的主流设备。可进行多轴协调加载。

3.2 电磁谐振式疲劳试验机

• 原理：利用机械共振原理。系统在交变电磁力驱动下，在其固有频率附近产生共振，从而以极小功耗实现对试样的高频加载。

• 应用：专用于高周疲劳测试，频率范围通常为70-300Hz，能极大缩短高周次试验时间。主要用于标准试样轴向或旋转弯曲疲劳测试，载荷范围相对较小。

3.3 动态疲劳试验系统

• 扩展配置：

  • 高温炉/环境箱：为试验提供可控的温度或腐蚀环境。

  • 引伸计/应变计：高精度测量试样标距段的应变，是低周疲劳测试的核心传感器。

  • 数字图像相关技术系统：非接触式全场应变测量，用于复杂几何或复合材料试样的应变场分析及裂纹监测。

  • 声发射监测系统：实时探测材料在疲劳过程中裂纹萌生、扩展及纤维断裂等产生的弹性波，用于损伤起始定位和过程监控。

3.4 显微观察与分析设备

• 扫描电子显微镜：对疲劳断口进行微观形貌观察，区分疲劳辉纹（裂纹扩展标志）、瞬断区特征，是分析疲劳失效机制和裂纹起源的终极工具。

• 金相显微镜：观察试样表面或截面在疲劳前后的显微组织变化、滑移带形成及裂纹路径。
