冷弯测试技术内容

一、 检测项目分类及技术要点

冷弯测试是评估金属材料在室温下承受规定尺寸的弯心进行弯曲而不产生裂纹或断裂的塑性变形能力的试验。主要检测项目分类及技术要点如下：

1. 按弯曲类型分类：

• 正弯（面弯）： 试样受拉面为焊缝或材料原始表面。技术要点：确保受检面处于弯曲拉伸应力最大处。

• 背弯（根弯）： 试样受拉面为焊缝根部或材料背面。技术要点：重点关注熔合线及热影响区的塑性。

• 侧弯： 试样受拉面为焊缝横截面。技术要点：用于评估整个焊缝厚度方向的塑性，尤其适用于厚度大于10mm的材料，可替代正、背弯。

2. 按加载方式分类：

• 支辊式弯曲： 试样置于两个平行支辊上，通过位于两支辊中间的弯心模向下加压。技术要点：支辊间距l应满足l=(D+3a)±0.5a（D为弯心直径，a为试样厚度），且应可调整。

• V型模具式弯曲（压弯）： 试样置于V型模上，通过弯心模直接加压。技术要点：模具角度一般为180°-α（α为弯曲角度），适用于快速判定性试验。

• 虎钳式弯曲（缠绕弯曲）： 试样一端固定，绕弯心进行弯曲。技术要点：适用于小直径弯心或线材、薄板的弯曲。

• 导向弯曲： 使用带导向装置的模具，确保弯曲过程平稳，防止试样偏移。技术要点：常用于高要求焊接接头测试，结果重复性好。

3. 按弯曲角度分类：

• 180°弯曲： 最常见，将试样弯曲至两平行面接触。技术要点：常用弯心直径D与试样厚度a的比值（D/a）来规定严格度。

• 90°弯曲： 弯曲至直角，常用于特定标准或作为中间检查。技术要点：明确弯曲角度公差（通常为±1°）。

• 规定角度弯曲： 按标准要求弯曲至特定角度（如120°）。技术要点：需使用角度测量仪或专用限位装置精确控制。

4. 关键通用技术要点：

• 弯心直径（D）： 是核心参数，由产品标准根据材料牌号、状态、厚度（a）规定，常以D=na（n为整数或小数）表示。n值越小，要求越严格。

• 弯曲速度： 应平稳、缓慢，防止产生冲击热。通常标准规定为≤1 mm/s或由试验机能力控制。

• 试样尺寸： 宽度（b）通常为1.5a~2a，但不小于10mm；长度（L）≈0.5π(D+a)+140 mm。试样边缘需锉圆或倒角，去除毛刺。

• 结果评定： 弯曲后，试样外表面和侧面在放大镜下观察（通常放大5倍），无裂纹、开裂或起层为合格。允许存在因试样边缘缺陷导致的微小裂纹及试样棱角处的脱落。

二、 各行业检测范围的具体要求

1. 金属材料制造业（钢板、型钢、钢筋等）：

• 标准依据： GB/T 232（金属材料 弯曲试验方法）、ISO 7438、ASTM A370、JIS Z 2248等。

• 具体要求：

  • 钢筋/螺纹钢： 根据牌号（如HRB400、HRB500）和直径规定弯心直径（如3d、4d、5d等，d为公称直径）。常进行反向弯曲测试（先正弯一定角度，再反向弯曲），以评估其应变时效敏感性。

  • 钢板/钢带： 根据厚度和强度级别规定D/a值（如Q235为D=0.5a，高强钢可能为D=2a或3a）。常要求横向和纵向试样分别测试，评估各向异性。

  • 型材： 取样部位有明确规定（如腿部、腰部），弯心轴通常平行于轧制方向。

2. 焊接结构行业（锅炉、压力容器、桥梁、船舶等）：

• 标准依据： NB/T 47016（承压设备焊接接头试验规范）、GB/T 2653（焊接接头弯曲试验方法）、ISO 5173、ASME Section IX、AWS D1.1等。

• 具体要求：

  • 试样类型： 必须包含完整的焊缝、熔合线和热影响区。通常要求正弯、背弯、侧弯组合测试。

  • 弯曲角度： 压力容器行业通常要求180°弯曲。

  • 弯心直径： 与母材类别、焊接工艺评定要求相关。例如，ASME规定对于碳钢和低合金钢，弯心直径通常为2T（T为试样厚度），但试样厚度需减薄至约10mm（对于母材厚度t≥19mm）。

  • 评定准则： 极为严格。任何方向上单个裂纹或缺陷长度大于3mm即为不合格（但不超过试样宽度15%的总长缺陷可能被允许）。

3. 线材与紧固件行业：

• 标准依据： GB/T 238（金属材料 线材 反复弯曲试验方法）、ISO 7801、ASTM A820等。

• 具体要求：

  • 线材： 常用反复弯曲试验，将试样在特定半径的弯心上来回弯曲90°，直至断裂，记录弯曲次数。弯心半径根据线材直径确定。

  • 紧固件（如螺栓）： 进行头部坚固性测试（楔负载试验后观察） 或对螺纹部分进行弯曲测试，评估其韧性。

4. 有色金属行业（铝、铜及其合金）：

• 标准依据： 通用金属弯曲标准，同时参考行业特定规范。

• 具体要求：

  • 弯心直径D通常与材料状态（退火O态、加工硬化H态、热处理T态）密切相关。例如，O态铝板D/a可能为0，即弯至两平面接触；而高强T6态铝合金D/a可能为4或更大。

  • 某些铝合金需进行弯曲半径极限测试，以确定最小弯曲半径。

三、 检测仪器的原理和应用

1. 主要仪器类型与原理：

• 万能材料试验机（配弯曲装置）：

  • 原理： 通过液压或电动伺服系统驱动活动横梁，对安装于工作台上的弯曲夹具施加载荷，使试样产生塑性弯曲变形。

  • 应用： 最通用、最精确的方式。可进行支辊式、V型模具式等多种弯曲，可记录载荷-位移曲线，适用于所有金属材料和标准测试。

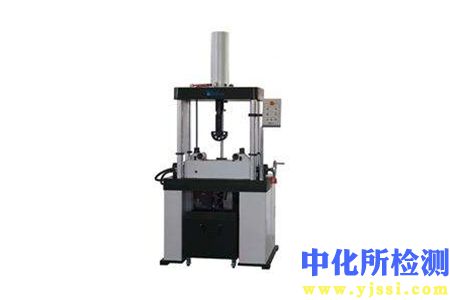

• 专用弯曲试验机：

  • 原理： 针对特定产品（如钢筋、钢板、焊接接头）设计的半自动或全自动设备。通常采用液压驱动，具有预设程序、自动弯心更换、角度控制等功能。

  • 应用： 效率高，重复性好，广泛应用于钢厂、焊材厂、质检机构的大批量测试。如钢筋弯曲试验机、焊接接头导向弯曲试验机。

• 虎钳式/手动弯曲装置：

  • 原理： 利用杠杆原理或螺旋加压，通过简单的夹具和弯心进行手动弯曲。

  • 应用： 适用于现场快速检验、薄板、线材或作为工艺性试验。精度较低，但便捷。

2. 核心部件——弯曲夹具：

• 弯心模（冲头）： 直接接触试样施加弯曲力的部件，其直径D为关键尺寸。需高强度工具钢制造，硬度高，表面光洁。

• 支辊/ V型模： 支撑试样的部件。支辊应可转动以减少摩擦；V型模开口和角度需符合标准。

• 导向装置： 确保弯心模在弯曲过程中对中，防止试样侧向滑动，对于焊接接头侧弯试验尤为重要。

3. 辅助测量与观察设备：

• 角度测量仪/限位块： 精确控制弯曲角度。

• 放大镜（5倍或10倍）： 用于结果评定，观察裂纹。

• 游标卡尺、千分尺： 精确测量试样尺寸、弯心直径及支辊间距。

4. 仪器选择与应用要点：

• 容量选择： 试验机最大载荷应大于预期弯曲力。弯曲力估算公式：F ≈ (C * σ_b * b * a²) / l，其中C为系数（支辊式约1.5），σ_b为抗拉强度，l为支辊间距。

• 刚度与稳定性： 设备在最大载荷下应无显著变形，确保弯曲精度。

• 校准与维护： 定期对力值、弯心直径、弯曲角度、支辊间距进行计量校准。保持弯心模和支辊无损伤、锈蚀。

• 安全性： 设备应配备防护罩，防止试样断裂飞出伤人。
