耐疲劳试验技术内容

1. 检测项目分类及技术要点

耐疲劳试验是评估材料、零部件或结构在交变载荷下抵抗循环破坏能力的关键测试。主要检测项目分类及技术要点如下：

1.1 高周疲劳试验

• 技术要点：试验频率通常为10-200 Hz，循环次数达10⁷以上（即千万次循环）。重点关注材料的疲劳极限（即应力水平低于该值时，材料可承受无限次循环而不破坏）。试验需在恒幅载荷下进行，控制应力比（最小应力与最大应力之比，R）为-1（对称循环）、0（脉动循环）或特定值。数据需通过S-N曲线（应力-寿命曲线）描述，并采用升降法测定疲劳极限。

• 关键参数：最大应力σ_max、应力幅σ_a、平均应力σ_m、频率f、循环次数N_f、环境温度与湿度。

1.2 低周疲劳试验

• 技术要点：循环次数通常低于10⁵次，应变幅较大（常为0.1%-2%）。采用应变控制模式，重点研究材料的循环应力-应变响应及塑性变形积累。通过ε-N曲线（应变-寿命曲线）评估寿命，需考虑循环硬化/软化行为。试验频率较低（0.1-5 Hz），以避免热效应影响。

• 关键参数：总应变幅Δε_t、塑性应变幅Δε_p、弹性应变幅Δε_e、循环强度系数K'和硬化指数n'。

1.3 裂纹扩展试验

• 技术要点：基于断裂力学，测定疲劳裂纹扩展速率da/dN与应力强度因子幅ΔK的关系。常用紧凑拉伸或三点弯曲试样，预制裂纹后施加循环载荷。数据拟合遵循Paris公式：da/dN = C(ΔK)^m，其中C和m为材料常数。需监测裂纹长度变化（如柔度法、电位法）。

• 关键参数：应力强度因子幅ΔK、裂纹长度a、门槛值ΔK_th（裂纹扩展速率低于10⁻¹⁰ m/cycle对应的ΔK）。

1.4 热机械疲劳试验

• 技术要点：同步施加循环机械载荷与温度变化，模拟高温工况（如涡轮叶片）。控制温度范围（常为200-1100°C）、相位差（同相或反相）及应变/应力速率。重点评估温度循环与机械循环耦合下的寿命及微观组织演化。

• 关键参数：温度范围ΔT、机械应变幅、相位角、氧化环境。

1.5 接触疲劳试验

• 技术要点：模拟滚动或滑动接触失效（如轴承、齿轮）。常用滚子对滚子或球对盘装置，施加高接触应力（可达3-5 GPa）。评定指标为出现点蚀、剥落或裂纹时的循环次数。需控制滑滚比、润滑条件和表面粗糙度。

• 关键参数：接触压力p_max、滑滚比S、润滑剂粘度、表面粗糙度Ra。

通用技术要点：

• 试样制备：需严格遵循标准（如ASTM E606、ISO 1099）加工试样，确保表面粗糙度Ra≤0.2 μm，避免残余应力。

• 载荷控制：采用闭环伺服控制系统，精度不低于±1% FS。

• 失效判定：通常定义为完全断裂、裂纹长度达到临界值或刚度下降特定比例（如50%）。

• 数据统计：每组试验至少3-5个有效试样，采用威布尔分布或对数正态分布分析寿命分散性。

2. 各行业检测范围的具体要求

2.1 航空航天

• 范围：发动机叶片、涡轮盘、起落架、机身连接件。

• 要求：

  • 执行标准：AMS 5669、ASTM E2368。高周疲劳试验频率≤100 Hz以避免过热，重点验证10⁷循环下的疲劳强度。

  • 低周疲劳需模拟起飞-巡航-着陆循环，应变控制，温度范围-55至800°C。

  • 裂纹扩展试验需测定da/dN-ΔK曲线，门槛值ΔK_th要求≤5 MPa·m¹/²（钛合金）。

  • 热机械疲劳试验要求同相反相循环，温度梯度≥500°C。

2.2 汽车工业

• 范围：悬挂弹簧、曲轴、连杆、焊接接头。

• 要求：

  • 执行标准：SAE J1099、ISO 3800。悬架部件进行变幅载荷试验，加载谱基于实测道路载荷（如FALSTAFF谱）。

  • 焊接接头试验关注热影响区，应力比R=0.1或0.5，寿命评估采用局部应变法。

  • 发动机部件进行高温疲劳试验（≤300°C），频率20-50 Hz。

2.3 医疗器械

• 范围：骨科植入物（髋关节柄、骨板）、心血管支架。

• 要求：

  • 执行标准：ISO 7206-4（髋关节）、ASTM F2477（支架）。髋关节柄进行1000万次循环试验，载荷模拟人体步行（峰值≥2300 N）。

  • 心血管支架进行径向疲劳试验，频率10-60 Hz，循环次数4×10⁸次，模拟心跳载荷。

  • 试验在37°C生理盐水或模拟体液中执行，评估腐蚀疲劳行为。

2.4 轨道交通

• 范围：车轮、车轴、轨道焊接点。

• 要求：

  • 执行标准：EN 13262、AAR M-107。车轴进行旋转弯曲疲劳试验，应力幅±120 MPa，循环次数≥10⁷。

  • 车轮进行块谱加载试验，模拟制动热应力，温度梯度达200°C。

  • 焊接接头试验要求保留焊缝余高，应力集中系数Kt≥2.5。

2.5 能源电力

• 范围：风电螺栓、燃气轮机叶片、核电管道。

• 要求：

  • 风电螺栓执行ISO 898-1，进行轴向疲劳试验，预紧力达屈服强度的70%，载荷幅变化±10%。

  • 燃气轮机叶片进行高周疲劳+热冲击试验，温度900-1100°C，频率≤80 Hz。

  • 核电管道进行低周疲劳试验，应变幅0.2%-0.6%，环境为高温高压水（≤350°C，≤16 MPa）。

3. 检测仪器的原理和应用

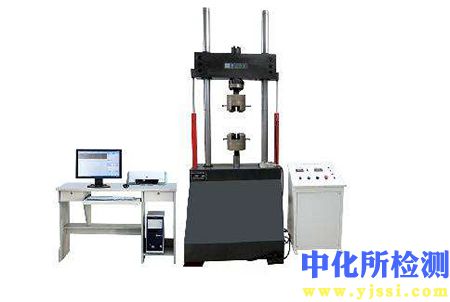

3.1 伺服液压疲劳试验机

• 原理：采用闭环伺服液压系统，由作动器、伺服阀、液压源和控制器组成。控制器根据设定载荷/位移/应变信号驱动伺服阀，调节油流量控制作动器运动。载荷传感器和引伸计实时反馈，形成闭环控制。

• 应用：适用于低周疲劳、裂纹扩展及大型结构件试验（载荷范围±10 kN至±2500 kN）。频率范围0.001-100 Hz，可进行多轴疲劳测试（如双轴拉伸-扭转）。

3.2 电磁共振式疲劳试验机

• 原理：基于机械共振原理，驱动系统在试样固有频率附近激励，产生大幅值交变应力。系统由激振器、质量和弹簧元件构成，频率调节通过改变驱动频率实现。

• 应用：专用于高周疲劳试验，频率可达300 Hz，效率高、能耗低。适用于标准试样、小零件的批量测试，但不适用于塑性应变大的试验。

3.3 旋转弯曲疲劳试验机

• 原理：试样作为旋转梁，承受恒定弯矩。电机驱动试样旋转，每转一周应力循环一次（对称循环，R=-1）。应力幅通过调节砝码或偏心距设定。

• 应用：主要用于金属材料的疲劳极限测定，频率通常为30-100 Hz，结构简单、成本低，符合ISO 1143标准。

3.4 多轴疲劳试验系统

• 原理：集成多个作动器（通常3-6个），通过数字协调控制器独立控制各通道载荷，模拟复杂应力状态（如拉-扭-弯组合）。采用十字形或管状试样。

• 应用：用于航空航天复合材料、汽车焊接接头等各向异性材料的疲劳评估，可同步施加轴向、扭矩和内压载荷。

3.5 接触疲劳试验机

• 原理：采用滚子对滚子或球对盘接触，通过伺服电机驱动并施加法向载荷。接触应力根据赫兹理论计算，滑滚比通过速度差控制。

• 应用：评估轴承钢、齿轮材料的接触疲劳寿命，可模拟润滑、污染等工况，符合ASTM G99标准。

3.6 数字图像相关系统

• 原理：非接触式光学测量，在试样表面制备散斑图案，通过高速相机追踪变形前后图像中散斑的位移，计算全场应变和裂纹扩展。

• 应用：用于热机械疲劳的全场温度-应变映射，以及裂纹尖端应变场分析，空间分辨率可达0.01像素。

仪器选型关键指标：

• 载荷精度：≤±0.5% FS

• 频率范围：满足试验类型（高周＞50 Hz，低周＜5 Hz）

• 环境模拟：高温炉（≤1600°C）、腐蚀槽、真空室

• 数据采集：采样率≥1 kHz，通道数≥8，同步记录载荷、位移、应变及温度。
