塑胶跑道颗粒检测技术内容

1. 检测项目分类及技术要点

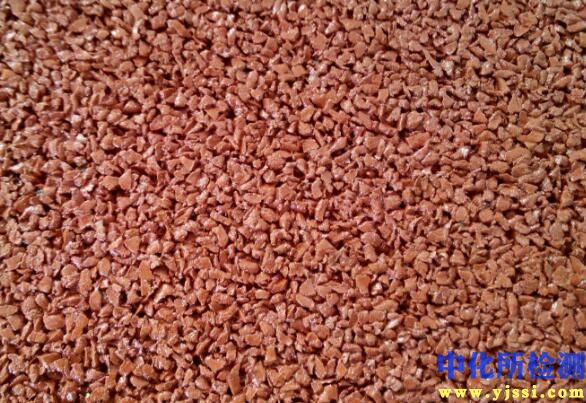

塑胶跑道颗粒（主要指EPDM橡胶颗粒、TPV颗粒等）的检测分为物理机械性能、化学有害物质含量、环境适应性及成分鉴别四大类。

1.1 物理机械性能

• 粒径分布： 采用标准筛分法。技术要点为使用规定系列的标准筛（如1-6mm范围），取规定质量样品，在振筛机上筛分一定时间（如15min），计算各筛层留存颗粒的质量百分比。要求分布集中，以保障铺装密实度和表面均匀性。

• 表观密度与堆积密度： 表观密度采用比重瓶法（依据GB/T 1033.1），排除开孔体积；堆积密度采用标准容器自由落体填充法测量，直接影响施工用量与成本。

• 拉伸强度与断裂伸长率： 将颗粒与聚氨酯胶粘剂按工艺比例混合固化后制成哑铃型试片，使用万能材料试验机测试（依据GB/T 528）。技术要点在于混合均匀性、固化条件（温度23±2℃，湿度50±10%）的严格控制。

• 硬度： 通常测试复合后材料的邵氏A硬度（依据GB/T 531.1），反映跑道弹性。

• 回弹值： 使用数字式回弹仪测试固化复合样品，数值直接关联运动能量返还性能。

• 压缩复原率： 模拟长期荷载后厚度恢复能力，是关键耐久性指标。

1.2 化学有害物质含量（核心安全指标）

• 重金属总量与可溶性重金属： 依据GB 36246-2018《中小学合成材料面层运动场地》等强制性标准。

  • 总量检测： 采用X射线荧光光谱（XRF）快速筛查或电感耦合等离子体发射光谱/质谱（ICP-OES/MS）法。样品需经微波消解等前处理彻底转化为溶液。

  • 可溶性重金属检测： 模拟人体汗液接触迁移。用0.07mol/L盐酸溶液在37℃恒温振荡器中萃取1小时，过滤后滤液用ICP-OES/MS测定铅、镉、铬、汞、砷、硒、锑、钡等元素含量。此为管控重点。

• 多环芳烃（PAHs）： 采用气相色谱-质谱联用仪（GC-MS）检测。样品经索氏提取或超声萃取（常用溶剂为甲苯或环己烷），浓缩净化后上机分析，常检测18种特定PAHs，并关注苯并[a]芘等强致癌物单项及总和限值。

• 短链氯化石蜡（SCCPs）： 采用气相色谱-串联质谱（GC-MS/MS）或高分辨率质谱（HRGC-HRMS）。样品经有机溶剂萃取、复杂基质净化（如弗罗里硅土柱）后测定，技术难点在于同系物分离与低浓度定量。

• 邻苯二甲酸酯类增塑剂： 采用GC-MS检测。常用甲醇或二氯甲烷超声萃取，重点关注DBP、BBP、DEHP、DNOP等6-8种限制物质的总量。

• 挥发性有机物（VOC）与总挥发性有机化合物（TVOC）： 依据标准方法（如HJ/T 400）在特定环境舱内采集样品释放的气体，用热脱附-气相色谱-质谱（TD-GC-MS）分析苯、甲苯、二甲苯、甲醛、乙醛等特定VOC及TVOC总值。

• 3,3'-二氯-4,4'-二氨基二苯甲烷（MOCA）等有害胺类： 主要针对使用聚氨酯体系的颗粒，采用高效液相色谱（HPLC）或LC-MS/MS检测。

1.3 环境适应性

• 耐老化性能： 采用氙弧灯老化试验箱模拟户外光照、雨淋、热效应，或在热空气老化箱中加速老化（如70℃下168h），测试老化前后物理性能（如拉伸强度、伸长率）保持率。

• 耐水解、耐化学介质性能： 将样品浸泡于酸、碱、盐溶液中规定时间，评估质量与性能变化。

1.4 成分鉴别

• 橡胶种类鉴别： 采用热重分析仪（TGA），通过分析材料在氮气氛围下的热失重台阶温度，区分EPDM、SBR、轮胎再生胶等；辅以傅里叶变换红外光谱（FTIR）分析分子结构特征峰确认。

• 无机填料含量： 利用TGA在空气氛围下高温灼烧，通过残留灰分质量计算碳酸钙、陶土等无机填料含量。

2. 各行业检测范围的具体要求

• 中小学及幼儿园场地（最严格）： 必须强制执行GB 36246-2018。该标准对可溶性重金属（8项）、多环芳烃（18项总和及苯并[a]芘单项）、SCCPs、邻苯二甲酸酯类（6项）、VOC（11项）及TVOC等均有极严格的限量要求。物理性能如冲击吸收、垂直变形等虽针对成品面层，但其原材料颗粒的物理性能是基础保障。

• 体育竞技场馆与大学校园： 通常参照GB 36246-2018，或采用国际田联（IAAF）或国际篮联（FIBA）的相关建议标准。在有害物质控制上趋向严格，同时对颗粒的物理机械性能（如回弹、耐磨）及长期耐久性有更高要求。

• 社区健身路径与商业场所： 目前国内缺乏统一的强制性标准，一般建议参照GB 36246或更早的推荐性国标（如GB/T 14833）。采购方可通过合同约定具体检测项目和限值，重点关注基本安全项目（如可溶性重金属、苯系物）及关键物理性能。

• 出口产品： 须符合目标国家/地区法规，如：

  • 欧盟： 需满足REACH法规对SVHC（高关注物质）、PAHs（EN 14668系列）、SCCPs等的限制；玩具指令（EN 71-3）对可迁移重金属的要求可能被引用。

  • 德国： 可能需符合DIN 18035-6或GS Mark认证相关要求。

  • 美国： 关注消费品安全改进法案（CPSIA）对铅含量的限制，以及加州65提案对特定化学物质的警告要求。

3. 检测仪器的原理和应用

• 电感耦合等离子体发射光谱/质谱（ICP-OES/MS）：

  • 原理： 样品溶液经雾化送入高温等离子体炬中，元素被激发发射特征光谱（OES）或电离后按质荷比分离（MS）。OES用于常量微量元素分析，MS灵敏度更高，用于痕量、超痕量重金属分析。

  • 应用： 精确测定重金属总量及可溶性重金属含量，是化学安全检测的核心设备。

• 气相色谱-质谱联用仪（GC-MS）及串联质谱（GC-MS/MS）：

  • 原理： 利用色谱柱分离复杂混合物中的各组分，进入质谱离子源电离，通过质量分析器检测特征离子。MS/MS通过两级质谱进一步消除干扰，选择性、灵敏度更优。

  • 应用： 是分析PAHs、邻苯二甲酸酯、SCCPs（需高分辨率或串联质谱）、特定VOC等有机有害物质的关键设备。

• 热重-红外/质谱联用仪（TGA-FTIR/MS）：

  • 原理： TGA在程序控温下测量样品质量变化，其逸出气体直接导入FTIR或MS进行在线分析。

  • 应用： 用于橡胶成分鉴别（不同橡胶分解温度不同），同时可定性分析分解产生的气体成分，辅助判断添加剂。

• 紫外-可见光分光光度计（UV-Vis）：

  • 原理： 基于物质对紫外-可见光的选择性吸收。

  • 应用： 用于部分特定VOC（如甲醛、乙醛）的衍生化后定量检测，是环境舱法测试的常用定量手段之一。

• 电子万能材料试验机：

  • 原理： 通过伺服电机驱动滚珠丝杠对试样施加精确的拉伸、压缩、弯曲等力，传感器测量力值与位移。

  • 应用： 用于测定颗粒复合材料的拉伸强度、断裂伸长率、撕裂强度等关键力学性能。

• 傅里叶变换红外光谱仪（FTIR）：

  • 原理： 检测物质对红外光的吸收，获得分子化学键与官能团的特征指纹谱。

  • 应用： 快速鉴别颗粒主体材料类型（如EPDM、SBR），筛查异常有机物。

• X射线荧光光谱仪（XRF）：

  • 原理： 用X射线激发样品中原子产生特征X射线荧光，通过分析荧光能量和强度确定元素种类与含量。

  • 应用： 用于重金属总量的快速、无损筛查，便于现场或生产线质量控制，但精确量化及可溶性检测仍需依赖ICP。
