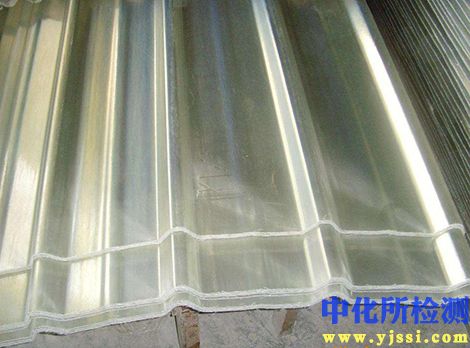

采光板检测报告技术内容

一、 检测项目分类及技术要点

采光板检测项目依据其材料性能与使用功能，主要分为光学性能、力学性能、耐候性能、防火性能及外观尺寸五大类。

1. 光学性能

   • 关键项目：可见光透射比、紫外线透射比、雾度。

   • 技术要点：

     • 可见光透射比：依据GB/T 2410或ISO 9050，使用分光光度计在380-780nm波长范围内测定透射光通量与入射光通量的百分比。普通FRP采光板通常要求≥80%，PC耐力板依据厚度不同可达85%-91%。此指标直接关系到室内照度水平。

     • 紫外线透射比：重点测定280-400nm波段的透射率。高品质采光板应通过表面共挤UV防护层等技术将紫外线透射比控制在极低水平（通常<1%），以保护板材自身及室内物品。

     • 雾度：表征材料内部或表面光散射导致的透明性下降。依据ASTM D1003，测量散射光通量与总透射光通量的百分比。低雾度（通常<3%）是保证采光清晰度的关键。

2. 力学性能

   • 关键项目：拉伸强度与断裂伸长率、弯曲强度、冲击强度（落锤冲击/简支梁冲击）。

   • 技术要点：

     • 拉伸性能：依据GB/T 1447或ISO 527，测定拉伸强度（MPa）和断裂伸长率（%）。FRP采光板纵向拉伸强度通常≥150MPa，PC板可≥60MPa。断裂伸长率可评估其延展性，PC板可达100%以上。

     • 弯曲强度：依据GB/T 9341或ISO 178，三点弯曲法测定。FRP采光板通常≥120MPa。此项反映材料抵抗弯曲变形的能力。

     • 冲击强度：采用GB/T 1843（简支梁）或GB/T 14153（落锤）标准。落锤冲击常用质量为1kg或2kg，落锤高度1-3m，评定是否破裂或产生可见裂纹。该指标对评估抗冰雹、风刮杂物击打能力至关重要。

3. 耐候性能

   • 关键项目：人工气候老化试验（氙灯/紫外荧光）、耐温变性能、耐化学腐蚀性。

   • 技术要点：

     • 人工气候老化：依据GB/T 16422.2（氙灯）或GB/T 16422.3（紫外荧光UVA-340/UVB-313灯管），模拟太阳光、雨水、凝露的加速老化。测试周期通常为1000-6000小时。核心评估老化前后黄变指数（ΔYI）、透光率保持率（通常要求>90%）、力学性能保持率（通常要求>80%）。

     • 高低温循环：将试样在-40℃±2℃至80℃±2℃间进行多次循环（如10-50个周期），观察有无开裂、起泡、变形或剥离现象。

     • 耐化学腐蚀：将试样浸泡于模拟酸雨（pH 3-5）、碱液（如2% NaOH）或代表性溶剂中一定时间，评估外观、重量及性能变化。

4. 防火性能

   • 关键项目：燃烧等级（GB 8624）、氧指数。

   • 技术要点：

     • 燃烧等级：依据GB 8624-2012《建筑材料及制品燃烧性能分级》，通过不燃性、单体燃烧、可燃性等系列测试，确定A（A2）、B1（B、C）、B2（D、E）、B3（F）等级。工业及公共建筑常用要求为B1级（难燃）或B2级（可燃）。

     • 氧指数（OI）：依据GB/T 2406.2，测定在氮氧混合气流中维持材料有焰燃烧所需的最低氧气浓度百分比。OI≥32%通常可对应难燃材料。

5. 外观与尺寸

   • 关键项目：厚度公差、宽度与长度、波高波距、外观缺陷。

   • 技术要点：使用卡尺、卷尺、厚度仪等测量。厚度公差通常要求≤±5%。外观检查包括气泡、裂纹、杂质、颜色不均、表面划伤及树脂分布均匀性（FRP板）。

二、 各行业检测范围的具体要求

1. 工业与民用建筑屋面/墙面采光

   • 核心要求：高透光率、优异的耐候性与抗冲击性、满足区域防火规范（通常B1或B2级）。

   • 重点检测：长期紫外老化后透光率与强度保持率、冰雹模拟冲击测试、抗风压荷载计算所需的力学数据、防火等级验证。

2. 农业温室

   • 核心要求：高透光率与适宜的雾度（促进光扩散）、高紫外线阻隔（控制病虫害）、耐农药与肥料腐蚀、良好的保温性（部分要求）。

   • 重点检测：全光谱透射比（特别是光合有效辐射PAR波段，400-700nm）、雾度、紫外线阻隔率、耐化学腐蚀性（针对氨气、硫化物等）。

3. 公共建筑及体育场馆（采光顶、幕墙）

   • 核心要求：极高的安全性（抗冲击、防坠落）、优异的防火性能（通常要求B1级以上）、良好的自洁性或易清洁性、美观性。

   • 重点检测：落球或落锤冲击性能（常高于国标）、燃烧性能全套测试、耐污性及清洗剂耐受性测试、颜色与透光均匀性。

4. 轨道交通与车辆

   • 核心要求：高抗冲击与抗穿透性、阻燃且低烟低毒、优异的尺寸稳定性和耐疲劳性。

   • 重点检测：高强度冲击测试（如EN 12600）、烟雾密度与毒性测试（如NFPA 130）、长期振动疲劳试验、高低温循环后的尺寸变化率。

三、 检测仪器的原理和应用

1. 紫外-可见光分光光度计

   • 原理：采用卤钨灯和氘灯作为光源，通过光栅或棱镜分光，产生单色光穿透样品，由光电探测器（如光电倍增管、CCD）接收，根据朗伯-比尔定律计算透射率。

   • 应用：精确测量材料在紫外、可见光波段的透射、反射光谱，是测定透光率、紫外线阻隔率的核心设备。需配备积分球附件以测量雾度和总透射率。

2. 万能材料试验机

   • 原理：伺服电机或液压系统驱动横梁移动，通过高精度负荷传感器和位移传感器，实时采集试样在拉伸、压缩、弯曲等状态下的力-位移曲线，计算强度、模量等参数。

   • 应用：用于执行拉伸、弯曲、压缩等力学性能测试，是获取材料弹性模量、屈服强度、断裂强度等关键设计数据的标准设备。

3. 人工气候老化试验箱

   • 原理：

     • 氙灯老化箱：利用氙弧灯模拟全光谱太阳光，通过滤光器调整光谱，并控制箱内的温度、湿度、喷淋周期，实现光、热、水分的综合老化。

     • 紫外荧光老化箱：使用特定波长的紫外荧光灯（如UVA-340）主要模拟太阳光的紫外部分，通过冷凝或喷淋模拟湿气侵蚀。

   • 应用：加速评估材料在长期户外使用后颜色、光泽、力学性能及分子结构的变化，是评价耐候性的关键设备。

4. 冲击试验机

   • 原理：

     • 摆锤冲击：将摆锤抬升至一定高度获得势能，释放后冲击试样，测量冲断试样消耗的能量。

     • 落锤冲击：将规定质量的锤头从设定高度自由落下，冲击支撑台上的试样，通过传感器或观察判定破坏情况。

   • 应用：评估材料的韧性、脆性及抗动态载荷能力。落锤冲击更贴近实际冰雹、坠落物撞击场景。

5. 锥形量热仪

   • 原理：在外部辐射热源（通常为电热锥形加热器）的定量加热下，模拟材料真实的火灾燃烧条件，测量其热释放速率（HRR）、总热释放量（THR）、有效燃烧热（EHC）、烟生成速率（SPR）等关键火灾参数。

   • 应用：是研究材料燃烧行为、获取高级防火性能数据（如用于GB 8624 B1级判定）的最重要仪器之一，比传统氧指数测试更能反映真实火情。

6. 测厚仪与形貌测量工具

   • 原理：机械接触式采用千分表原理；超声波式利用超声波在材料中的脉冲回波时间差计算厚度；激光扫描可用于测量波形轮廓。

   • 应用：精确测量板材厚度（尤其波形板不同位置）、波高、波距等几何尺寸，确保安装匹配性与结构性能。
