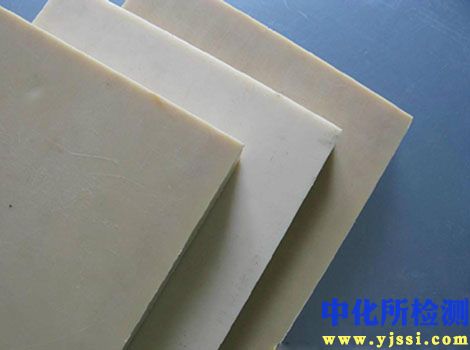

PVC板检测技术内容

1. 检测项目分类及技术要点

PVC板的检测项目根据其物理、化学、机械及安全性能进行分类，核心项目与技术要点如下：

• 物理与机械性能检测

  • 尺寸与公差：精确测量长度、宽度、厚度、对角线差。厚度均匀性是关键，测量需在板面多点进行（如至少5点），使用精度±0.01mm的测厚仪。平整度（翘曲度）通常要求≤1.5%。

  • 密度：依据GB/T 1033标准，采用浸渍法测量，常规PVC板密度范围在1.3-1.5 g/cm³，发泡板则低于1.0 g/cm³。密度直接影响材料成本与力学性能。

  • 力学性能：

    • 拉伸强度与断裂伸长率：按GB/T 1040标准，使用万能材料试验机测定。硬质PVC板的拉伸强度通常≥50 MPa，断裂伸长率≥5%；软质PVC的拉伸强度≥10 MPa，断裂伸长率≥200%。

    • 弯曲强度与弹性模量：按GB/T 9341标准，三点弯曲法是关键。硬质PVC板弯曲强度通常≥70 MPa，弯曲模量≥2400 MPa。

    • 冲击强度：简支梁（GB/T 1043）或悬臂梁（GB/T 1843）冲击试验，评估材料韧性。常温和低温（如-10℃）冲击试验尤为重要，可揭示增韧剂效果与低温脆性。

  • 硬度：通常使用邵氏硬度计（D标尺）测量，硬质PVC板硬度一般≥80 HDD。

• 热学与阻燃性能检测

  • 维卡软化温度：按GB/T 1633标准，是评估PVC板耐热性的核心指标，A型法（10N负载）下通常要求≥80℃。

  • 热变形温度：按GB/T 1634标准，在0.45MPa或1.82MPa载荷下测定。

  • 阻燃等级：依据GB/T 2408进行水平或垂直燃烧测试（如达到V-0、V-1、V-2级）。对于建筑、交通等严格要求领域，需按GB/T 8624进行建筑材料燃烧性能分级（如B1级难燃材料）。

• 光学与表面性能检测

  • 颜色与光泽度：使用色差仪和光泽度计测量。颜色偏差ΔE通常需控制在1.0以内（客户要求），60°角光泽度值用于量化表面光亮或亚光效果。

  • 透光率与雾度：对透明或半透明板，按GB/T 2410标准使用雾度计测量。高品质透明板要求高透光率（如>90%）和低雾度。

  • 表面缺陷：通过目视或自动化光学检测（AOI）系统检查划痕、凹坑、杂质、气泡、晶点、鱼眼等。

• 化学与耐候性能检测

  • 成分分析：采用傅里叶变换红外光谱（FTIR）定性主成分，热重分析（TGA）分析填料含量，气相色谱-质谱联用（GC-MS）测定增塑剂（如DINP、DOP）种类与迁移量。

  • 耐化学腐蚀性：将试样浸入特定浓度的酸、碱、溶剂中一定时间后，评估其质量、尺寸及力学性能的变化率。

  • 老化试验：

    • 人工加速老化：使用氙灯老化箱（按GB/T 16422.2）或紫外老化箱（按GB/T 16422.3），模拟长期日光、雨淋的影响，评估色差、光泽保持率和力学性能衰减。

    • 户外自然曝晒：在标准气候场进行，提供最真实的老化数据。

• 电气性能检测（适用于电工用板）

  • 介电强度：按GB/T 1408.1测定击穿电压强度（kV/mm）。

  • 体积/表面电阻率：按GB/T 1410测量，评估绝缘性能。

• 环保与安全性能检测

  • 重金属含量：按GB/T 30647或RoHS指令，使用X射线荧光光谱仪（XRF）或电感耦合等离子体光谱（ICP）检测铅、镉、汞、六价铬等。

  • 挥发性有机化合物（VOC）释放：参照ISO 16000系列标准，使用气候箱法采集并利用GC-MS分析。

  • 氯乙烯单体残留量：对于食品医药级板材，需按相关标准使用顶空气相色谱法检测，限值极低（通常<1 mg/kg）。

2. 各行业检测范围的具体要求

不同应用领域对PVC板性能有差异化、针对性的要求。

• 建筑装饰行业

  • 核心要求：阻燃性（必须达到B1级或更高）、耐候性（户外使用需通过长时间老化测试，色差ΔE控制严格）、环保性（VOC释放量符合GB 18586等室内装饰材料标准）、尺寸稳定性（温度变化下收缩率小）。

  • 细分领域：广告展板侧重表面光泽、印刷适性及平整度；室内吊顶/隔断则强调阻燃、防潮和易加工性。

• 交通运输行业

  • 核心要求：极高的阻燃与低烟毒性（符合船舶、轨道车辆等特定标准，如DIN 5510-2、IMO FTP Code）、优异的耐冲击性和韧性（尤其低温冲击）、良好的耐清洗剂和油脂腐蚀性。

  • 具体应用：高铁/地铁内饰板、船舶舱室板需进行全套防火、烟雾、毒性测试。

• 电子电气与机电行业

  • 核心要求：优异的电气绝缘性能（高体积电阻率、介电强度）、良好的尺寸稳定性与耐电弧性。用于壳体时需兼顾冲击强度和阻燃性（如UL94 V-0）。

• 化工与环保设备行业

  • 核心要求：卓越的耐化学腐蚀性（针对特定酸、碱介质进行测试）、良好的结构强度与焊接强度。常用于电镀槽、酸雾净化塔内衬。

• 食品医药及包装行业

  • 核心要求：极高的卫生安全标准。需符合FDA、EU 10/2011等相关法规，严格控制氯乙烯单体残留、重金属迁移量、塑化剂种类与限量（如DEHP等受限）。同时要求易清洁、耐消毒。

3. 检测仪器的原理和应用

精准的检测依赖于齐全的仪器设备。

• 万能材料试验机

  • 原理：通过伺服电机或液压系统对试样施加精准的拉伸、压缩、弯曲等载荷，利用负荷传感器和位移传感器实时采集力-位移数据。

  • 应用：是测量拉伸、弯曲、压缩、剪切等力学性能的核心设备，输出强度、模量、伸长率等关键参数。

• 热变形维卡软化点测定仪

  • 原理：在匀速升温的油浴或空气浴中，对试样施加特定静载荷（维卡：1kg或5kg针；热变形：三点弯曲固定应力），监测探针压入试样规定深度（维卡）或试样弯曲达到规定挠度（热变形）时的温度。

  • 应用：准确测定PVC板的维卡软化温度和热变形温度，评价其热稳定性与使用温度上限。

• 冲击试验机

  • 原理：利用摆锤在预定高度释放的势能冲击并冲断标准缺口试样，通过测量摆锤冲断试样后的剩余能量来计算试样吸收的冲击功。

  • 应用：评估材料在高速冲击状态下的韧性或脆性，对改性PVC（如CPVC、增韧PVC）的配方研究至关重要。

• 光谱与色谱类仪器

  • 傅里叶变换红外光谱仪（FTIR）：基于分子对红外光的特征吸收进行定性分析，快速鉴别PVC主体，初步判断增塑剂、稳定剂类型。

  • 气相色谱-质谱联用仪（GC-MS）：复杂混合物经气相色谱分离后，进入质谱进行定性定量分析。是检测塑化剂种类与含量、VOC成分、单体残留的“金标准”。

  • 电感耦合等离子体发射光谱/质谱（ICP-OES/MS）：样品经消解后，高温等离子体激发原子产生特征光谱或直接电离进行质谱分析。用于精确测定痕量重金属元素含量。

• 人工气候老化试验箱

  • 原理：氙灯箱通过氙弧灯模拟全光谱太阳光，并控制温度、湿度、喷淋周期；紫外荧光灯箱则主要模拟紫外波段。两者均加速材料老化进程。

  • 应用：在实验室短期内（数百至数千小时）模拟户外数月甚至数年的老化效果，评估PVC板的耐候性和寿命预测。

• 无损检测与在线检测设备

  • X射线荧光光谱仪（XRF）：利用X射线激发样品原子产生特征X射线荧光进行元素分析。用于对样品进行快速、无损的重金属筛查（RoHS检测）。

  • 自动化光学检测系统（AOI）：集成高分辨率工业相机、特定光源和图像处理算法，对板面进行高速扫描，自动识别并标记表面缺陷。广泛应用于生产线上的质量监控。
