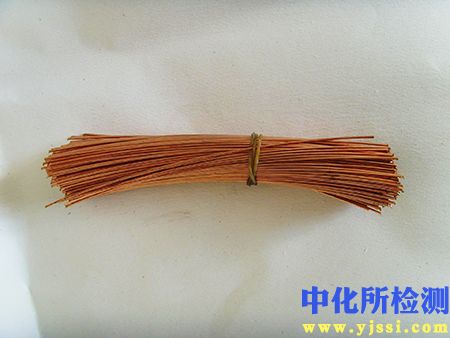

铜丝检测技术内容

一、 检测项目分类及技术要点

铜丝检测主要围绕其材料性能、几何尺寸、表面质量及电学特性展开，以确保其满足后续加工与应用要求。

1. 材料性能检测

• 化学成分分析：采用火花直读光谱仪（OES）或电感耦合等离子体发射光谱仪（ICP-OES）精确测定铜及合金元素（如锡、银、镁、稀土等）含量，以及杂质元素（如磷、铋、砷、氧、硫）的含量，确保符合牌号标准（如T1、T2、TU1、C11000、C10100等）。氧含量对无氧铜至关重要，需通过氢损试验或惰气熔融红外吸收法专项测定。

• 力学性能测试：

  • 拉伸试验：测定抗拉强度、屈服强度（通常为0.2%非比例延伸强度）、断后伸长率。依据GB/T 4909.3或ASTM B1等标准，使用万能材料试验机进行。要点包括标距设定（通常为250mm或100mm）、拉伸速度控制（应力速率或应变速率）及引伸计的使用以确保精度。

  • 弯曲试验：评估铜丝的柔韧性及表面结合质量，检查是否出现裂纹或起皮。

  • 扭转试验：检测铜丝的均匀性、表面及内部缺陷（如夹渣、裂纹），标准要求扭转多次不断裂且无表面缺陷。

• 金相组织分析：利用光学显微镜或扫描电子显微镜（SEM）观察晶粒度、第二相分布、夹杂物含量及类型、退火孪晶等。晶粒度直接影响材料的强度和韧性，需按GB/T 6394或ASTM E112标准评定。

2. 几何尺寸与外形检测

• 直径测量：为关键控制项目。使用精度达±0.001mm的激光测径仪进行在线连续测量，或使用千分尺（螺旋测微器）在多个截面、不同方向进行离线抽检，以评估直径偏差、椭圆度及不圆度。微细丝直径测量需采用更高精度的光学或激光衍射法。

• 外形与表面缺陷检测：采用机器视觉系统配合高分辨率线阵相机进行在线连续监测。检测项目包括：划痕、凹坑、起皮、竹节痕、裂纹、氧化变色、油污、毛刺等。系统通过图像处理算法（如边缘提取、模板匹配、灰度分析）自动识别并标记缺陷位置和类型。

3. 电学性能检测

• 直流电阻率/电导率测定：核心电学指标。使用双臂电桥或更齐全的数字微欧计，依据GB/T 3048.2或ASTM B193标准，在20°C标准温度下测量每单位长度（通常为1米）铜丝的电阻值，并通过测量得到的电阻、精确尺寸和重量数据，计算得出体积电阻率或质量电阻率，进而转换为电导率（以%IACS表示）。高纯无氧铜的电导率可达101% IACS以上。测试时需严格控制环境温度并进行温度校正。

• 导体连续性/断线检测：在生产线中通过在线涡流检测仪或电容式检测装置实现，对任何连续性中断进行瞬时报警。

4. 表面质量检测

• 涂层检测（如适用）：对漆包线、镀锡铜丝等，需检测涂层厚度（通过金相法或磁性测厚仪）、附着力（通过急拉断法、刮擦法或扭转剥离法）、耐溶剂性、耐热冲击性等。

• 清洁度检测：通过溶剂萃取法测定表面油脂或残留物含量，或使用接触角测量仪评估表面清洁度与可焊性。

二、 各行业检测范围的具体要求

不同应用领域对铜丝性能的侧重点存在显著差异，检测标准与接受准则相应调整。

1. 电线电缆行业

• 要求：重点关注电导率（必须满足≥100% IACS，高要求场景≥101%）、导体直流电阻（严格符合GB/T 3956或IEC 60228规定的等级要求）、伸长率（保证安装敷设时的柔韧性）以及表面光洁度（减少绝缘层击穿风险）。

• 检测侧重：电阻率/电导率为必检且全检项目；直径均匀性控制严格；对铜纯度和氧含量有明确上限规定。

2. 电子元器件与集成电路引线框架

• 要求：使用高强度、高导电的铜合金丝（如C19400、C7025）。除电导率外，极高要求抗拉强度（通常>400 MPa）和耐热性（软化温度高）。尺寸精度要求极高，尤其是微细丝。

• 检测侧重：化学成分需精确控制合金元素；力学性能（强度、硬度、弯曲疲劳）为关键；表面须无任何微细缺陷以防腐蚀和焊接不良；需进行高温长时间热处理后的性能稳定性测试。

3. 电磁线（漆包线）行业

• 要求：铜基体本身要求高纯、低氧，表面极其洁净以保证漆膜附着力。直径公差控制严格，椭圆度要求高。

• 检测侧重：在材料性能检测基础上，核心在于涂层系统的全面检测（厚度均匀性、漆膜连续性、耐刮性、热老化性能、介电强度等）。铜丝表面的粗糙度也常被评估。

4. 焊接材料行业（如氩弧焊丝、气保焊丝）

• 要求：良好的送丝性能，要求铜丝具有高表面光洁度、适宜的硬度、无波浪弯。化学成分需控制影响焊接熔池流动性和焊缝性能的元素。

• 检测侧重：表面缺陷检测（划伤、凹坑）极为严格；力学性能侧重弯曲和扭转性能以确保送丝顺畅；化学成分需控制磷、锰等元素含量。

5. 高端精密仪器及纺织配件

• 要求：极致的尺寸均匀性、表面超光洁、极高的柔韧性和疲劳寿命。

• 检测侧重：采用超高精度的尺寸在线监测；进行高周次反复弯曲或扭转疲劳试验；表面需在放大镜下甚至SEM下进行无缺陷审查。

三、 检测仪器的原理和应用

1. 火花直读光谱仪（OES）

• 原理：样品作为电极，在高压火花激发下，样品中的原子被激发至高能态，退激时发射出特征波长的光。通过光栅分光，由光电倍增管或CCD检测器测定各元素特征谱线的强度，与标准样品校准曲线对比进行定量分析。

• 应用：用于铜及铜合金的快速、多元素同时定量分析，特别是主量元素和关键杂质元素，是进料检验和过程控制的核心设备。

2. 激光测径仪

• 原理：主要采用激光扫描阴影法。一束高速旋转的激光束扫描被测物，在对面由光电接收器接收。当激光被铜丝遮挡时，会产生一个时间间隔，通过激光旋转速度和时间间隔即可精确计算出直径尺寸。

• 应用：生产线上的非接触、连续、高速直径测量，实时反馈控制拉丝模具，并监控椭圆度变化。

3. 数字微欧计/双臂电桥

• 原理：基于开尔文四端法（双臂电桥）原理，消除引线电阻和接触电阻的影响。向被测铜丝通以恒定电流，通过两个内侧电位电极精确测量其上的电压降，根据欧姆定律计算电阻。

• 应用：精确测量短段（1米标准长度或更长）铜丝的直流电阻，是计算电阻率和电导率的基础设备。高精度型号分辨率可达0.01μΩ。

4. 在线涡流检测系统

• 原理：利用电磁感应现象。通有交变电流的线圈接近导电的铜丝时，会在铜丝中感应出涡流。铜丝中的缺陷（如裂纹、夹杂）或尺寸变化会改变涡流的大小和分布，进而影响检测线圈的阻抗。通过分析阻抗变化来识别缺陷。

• 应用：主要用于高速生产线上对铜丝表面及近表面的裂纹、凹坑、起皮等缺陷进行非接触、连续检测，并能检测较大的直径突变。

5. 机器视觉检测系统

• 原理：由高亮光源（如LED线性光源）、高速线阵或面阵相机、图像处理单元组成。相机连续采集铜丝表面图像，图像处理软件运用图像增强、边缘检测、缺陷分割、特征提取等算法，与预设的缺陷模板或规则进行比对，实现自动分类与报警。

• 应用：全面替代人工目检，实现表面缺陷（划伤、氧化、污渍、起皮等）的100%在线全检，具有高速度、高重复性和客观性。

6. 万能材料试验机

• 原理：通过伺服电机或液压系统驱动横梁移动，对装夹的铜丝试样施加拉伸、压缩或弯曲载荷，由力传感器和位移/应变传感器（引伸计）实时采集力-位移数据，计算出各项力学性能参数。

• 应用：进行标准的拉伸试验以获取抗拉强度、屈服强度、伸长率等关键力学性能数据，是评价铜丝力学性能的基准设备。

通过上述系统化的检测项目、针对性的行业要求以及精密的仪器应用，共同构成了一套完整的铜丝质量保障技术体系。
