刀具检测技术

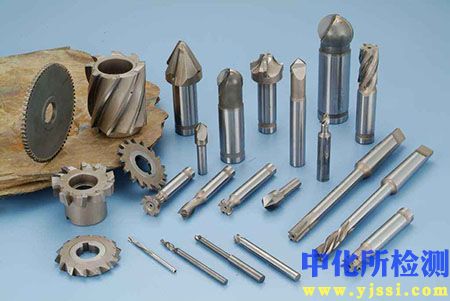

1. 检测项目分类及技术要点

刀具检测项目可分为几何精度检测、表面质量检测、材料性能检测和功能性能检测四大类。

1.1 几何精度检测

• 刃部几何参数：

  • 前角（γ₀）、后角（α₀）、刃倾角（λₓ）：使用光学投影仪、万能工具显微镜或专用刀具角度仪测量。核心要点在于准确定义和测量基准平面（基面、切削平面、正交平面），误差通常要求控制在±30′以内，精密刀具需达±10′。

  • 楔角（β₀）：由前角与后角推导得出，是关键的结构强度参数。

• 尺寸精度：

  • 刃口半径（rₙ）：对精加工刀具至关重要。采用白光干涉仪或原子力显微镜测量，检测范围从亚微米（<1µm）到数十微米。超精密切削刀具刃口半径要求可达50nm以下。

  • 刀体直径、长度、齿距：使用高精度千分尺、激光测径仪或三坐标测量机（CMM）。整体硬质合金立铣刀直径公差常按h6级（微米级）控制。

• 形状与位置公差：

  • 径向跳动/端面跳动：反映刀具旋转精度。在精密刀柄上使用杠杆千分表或非接触电容/电感测微仪测量。高速铣刀整体跳动通常要求小于3µm。

  • 轮廓度：针对成形刀具（如齿轮滚刀、螺纹铣刀），使用轮廓投影仪或CMM与理论模型对比，公差带通常在5-15µm。

1.2 表面质量检测

• 刃口状态：采用扫描电子显微镜（SEM）观察微观崩缺、毛刺，或使用共聚焦显微镜量化钝圆轮廓。

• 表面粗糙度：对刀杆、容屑槽、前/后刀面进行评估。接触式粗糙度仪（触针式）测量参数Ra、Rz，范围从Ra 0.1µm（精密抛光）到Ra 1.6µm（常规）。非接触式光学轮廓仪适用于涂层后表面。

• 涂层质量：包括涂层厚度（用球磨法Calotest或截面SEM测量，厚度1-10µm）、附着强度（划痕法测试，临界载荷Lc值评估）、均匀性及缺陷（显微观察）。

1.3 材料性能检测

• 硬度：

  • 刀体材料：洛氏硬度（HRC），高速钢刀具通常HRC 62-67。

  • 硬质合金基体：维氏硬度（HV30），常用范围HV 1300-1800。

  • 涂层：纳米压痕法测量，硬度可达HV 2000-3000以上。

• 微观结构：金相显微镜、SEM观察基体晶粒度、碳化物分布、涂层柱状结构等。硬质合金晶粒度是决定韧性与耐磨性的关键。

1.4 功能性能检测

• 切削力测试：通过测力仪（压电式或应变式）在特定切削参数下测量主切削力、进给力、背向力，评估刀具设计合理性。

• 磨损与寿命测试：在标准条件下进行切削试验，定期测量后刀面磨损量VB值、月牙洼深度KT值。以VB=0.3mm（粗加工）或VB=0.1mm（精加工）为典型磨钝标准，绘制磨损曲线。

• 动平衡等级：对高速旋转刀具（>10,000 rpm）至关重要。使用动平衡机测量，要求达到G2.5或G1.0等级（在最大工作转速下单位质量残余不平衡量）。

2. 各行业检测范围的具体要求

2.1 航空航天领域

• 材料：专注于高温合金（如Inconel 718）、钛合金、复合材料刀具。

• 要求：

  • 高耐磨性与抗热震性：重点检测PVD/AlTiN等涂层的厚度均匀性（±0.5µm）及附着力。

  • 刃口锋利与强韧：刃口半径要求严苛（常<10µm），SEM检测无微崩。

  • 高可靠性：100%进行径向跳动检测（常<5µm），并对整体硬质合金刀具进行渗透或X光探伤以排查内部缺陷。

  • 工艺验证：需进行与实际工件材料匹配的切削寿命测试。

2.2 汽车制造业（大规模生产）

• 材料：以铸铁、铝合金、调质钢加工刀具为主。

• 要求：

  • 高一致性：对同一批次刀具的直径、长度、跳动实施统计过程控制（SPC），CpK值常要求≥1.33。

  • 高效率与长寿命：侧重检测刀片槽型、断屑结构的几何一致性，以及CVD涂层（如Al₂O₃+TiCN）的厚度和表面状态。

  • 功能性：对复合孔加工刀具（如阶梯钻）的轴向尺寸链、各刃带相对位置精度要求极高，普遍使用CMM检测。

2.3 精密模具与医疗器械

• 材料：侧重小直径整体硬质合金铣刀、球头铣刀，用于加工模具钢、不锈钢。

• 要求：

  • 超高几何精度：直径公差常要求0~-5µm，全刃长范围内径向跳动<3µm。

  • 超光滑表面：刃口要求镜面研磨，Ra<0.1µm，以降低切削阻力与工件表面粗糙度。

  • 微观刃形：使用高倍率显微镜或白光干涉仪精确检测球头刀的球面轮廓误差和刃口半径。

2.4 通用机械加工

• 要求：平衡性能与成本。检测项目相对标准，关注刀具标识的基本几何参数（角度、直径）符合性，以及常规硬度、表面粗糙度。对可转位刀片，重点检查刀尖圆弧半径、安装定位尺寸的精度。

3. 检测仪器的原理和应用

3.1 几何与轮廓测量仪器

• 万能工具显微镜：利用光学显微成像与精密二维工作台移动，通过测微目镜或数字图像处理测量长度、角度。适用于车刀、铣刀等复杂廓形的离线检测。

• 光学投影仪：将被测刀具轮廓放大投影到屏幕上，与标准轮廓图比对。效率高，常用于丝锥、成形铣刀的快速批量检测。

• 三坐标测量机（CMM）：通过探针在三个正交轴方向上探测工件表面点，计算几何元素尺寸及相互位置关系。具有高通用性和灵活性，用于检测复杂刀具的空间几何参数、轮廓度、跳动等，测量不确定度可达1µm+3µm/m。

• 白光干涉仪/轮廓仪：利用白光相干性，通过扫描获取表面三维形貌。原理：当被测表面与参考镜面反射光的光程差为零时产生干涉条纹，垂直扫描后解算高度信息。应用：非接触测量刃口半径、涂层表面粗糙度、微观磨损形貌，垂直分辨率达纳米级。

3.2 表面与微观分析仪器

• 扫描电子显微镜（SEM）：利用聚焦电子束扫描样品，激发二次电子、背散射电子成像。应用：高景深、高倍率观察刃口微观缺陷、磨损形貌、涂层断面结构，配合能谱仪（EDS）可进行微区成分分析。

• 接触式表面粗糙度仪：金刚石触针划过表面，其垂直位移被转换为电信号，经处理得到Ra、Rz等参数。适用于大多数刀杆、刀面测量，但可能划伤极光滑表面。

• 共聚焦显微镜：利用针孔消除离焦光，进行光学断层扫描，重建三维表面。应用：非接触、高精度测量粗糙度、磨损体积和三维刃口形貌。

3.3 材料性能测试仪器

• 硬度计：

  • 维氏/努氏硬度计：使用正四棱锥/长棱锥金刚石压头，测量压痕对角线。适用于硬质合金、涂层等硬脆材料。

  • 纳米压痕仪：通过监测压头（常为Berkovich）在纳米尺度下的载荷-位移曲线，计算硬度和弹性模量。专用于涂层或改性表面的力学性能评估。

• 划痕测试仪：通过加载金刚石划针划过涂层表面，同时监测声发射、摩擦力，以确定涂层出现失效（剥离）的临界载荷（Lc），定量评价附着力。

3.4 功能与专项测试设备

• 动平衡机：基于振动传感器检测转子（刀具）旋转时的不平衡力，并指示不平衡量的相位和大小。硬支承式平衡机精度高，用于最终产品的动平衡校正与验证。

• 切削测力仪：核心是压电石英传感器，利用压电效应将切削力转换为成比例的电信号。用于研究切削机理、优化刀具几何参数和验证刀具设计。

• 刀具预调仪/对刀仪：结合高精度光学放大系统和旋转轴，快速测量刀具的径向/轴向尺寸、角度及跳动，为数控机床提供刀具偏置数据，是实现制造过程的关键环节。
