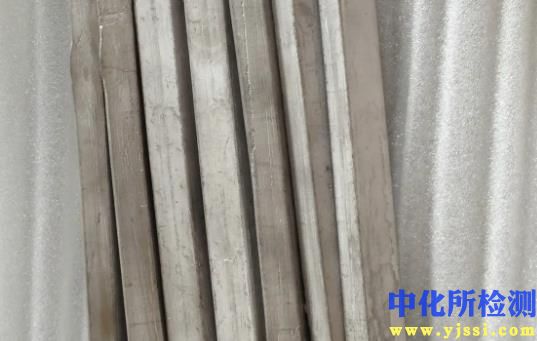

低熔点合金检测技术

低熔点合金通常指熔点低于300°C的合金体系，常见包括铋基、锡基、铅基、铟基、镓基及其多元合金。其检测技术是确保材料性能、工艺稳定性和最终产品质量的关键环节。

1. 检测项目分类及技术要点

低熔点合金的检测项目主要围绕成分、物理性能、力学性能、工艺性能和可靠性展开。

1.1 成分分析

• 关键技术要点：准确测定主量元素（如Bi、Sn、Pb、In、Ga）及微量添加剂（如Ag、Cu、Sb、Zn）的含量是核心。必须关注元素间干扰，例如Bi和Sn在光谱分析中的谱线重叠。痕量杂质元素（如Cd、As、Hg）需严格控制，以满足环保法规（如RoHS）。

• 常用技术：电感耦合等离子体发射光谱法（ICP-OES）和原子吸收光谱法（AAS）用于主量和微量元素分析；X射线荧光光谱法（XRF）用于快速无损筛查；惰性气体熔融法或热导法用于氧、氮、氢等气体元素分析。

1.2 物理性能检测

• 熔点与熔化温度范围：采用差示扫描量热法（DSC），以5-10°C/min的升温速率在惰性气氛下测试，精确测定固相线、液相线温度及潜热。热机械分析（TMA）也可用于测定膨胀拐点对应的熔点。

• 密度：常用阿基米德排水法（密度>1g/cm³）或比重瓶法，测试精度需达±0.01 g/cm³。密度与合金成分、气孔率直接相关。

• 热膨胀系数（CTE）：使用热机械分析仪（TMA），在-50°C至合金熔点以下约20°C的温度区间，以≤5°C/min的速率测试，计算平均线膨胀系数。CTE的匹配性是电子封装等应用的关键参数。

• 导热系数：可采用激光闪射法（LFA）或热线法。测试前需对样品进行表面平整化和涂层处理（对于LFA），以减小辐射热损失误差。

• 电阻率：使用四探针法或微欧计，在恒温（如23±0.5°C）下测量，注意消除接触电阻影响。

1.3 力学与工艺性能检测

• 拉伸/剪切强度：针对棒材或特定接头，使用万能材料试验机进行测试。应变速率通常较低（如1 mm/min），以反映准静态性能。对于焊点，微米压痕或纳米压痕技术可用于评估局部力学性能。

• 蠕变与疲劳性能：在恒定温度（通常为合金熔点绝对温度的0.5-0.8倍）和恒定载荷下进行蠕变测试。热疲劳性能通过温度循环（如-40°C至125°C）结合电阻监控来评估。

• 润湿性与铺展性：采用润湿平衡法或座滴法。关键参数包括润湿角、润湿力随时间曲线、最大润湿力。测试需在模拟实际工艺的助焊剂、温度和气氛（如氮气保护，氧含量<100 ppm）下进行。

1.4 微观组织与界面分析

• 关键技术要点：使用金相显微镜、扫描电子显微镜（SEM）及能谱仪（EDS）分析合金的相组成、晶粒尺寸、第二相分布，以及与其他材料（如铜、镍、金镀层）界面的金属间化合物（IMC）种类（如Cu6Sn5、Cu3Sn）、形貌与厚度。界面IMC的连续性与厚度直接影响连接可靠性。

2. 各行业检测范围的具体要求

2.1 电子封装与组装行业

• 要求：重点关注无铅焊料合金（如SAC305：Sn96.5Ag3.0Cu0.5）。检测必须符合J-STD-006、IPC-J-STD-002/003等标准。

• 具体范围：合金成分偏差需控制在±0.2%以内；熔点范围要求严格（如SAC305的固相线217°C，液相线220°C）；必须进行焊球剪切/拉力测试、焊点可靠性测试（温度循环、跌落试验）；润湿性测试（扩展率≥80%）和焊料球化测试（用于BGA焊球）是必检项目；严格控制Sb、Bi等杂质含量以防脆化。

2.2 热界面材料行业

• 要求：用于CPU/GPU散热的高性能液态金属（如Ga-In-Sn合金）和相变导热材料。

• 具体范围：导热系数（通常要求>10 W/(m·K)）和热阻是核心指标；需评估相变材料的相变温度、潜热及循环稳定性；必须进行与基材（铜、铝）的相容性测试，包括长期高温下的扩散、腐蚀（防止“镓病”）及性能衰减测试；电绝缘性要求（如部分应用需≥1 kV/mm）。

2.3 保险丝与过载保护元件

• 要求：确保精准的熔断特性（额定电流、熔断时间）。

• 具体范围：精确测定合金的电阻率-温度关系；进行实际的熔断特性测试（I-t曲线），测试条件需模拟额定电流、过载电流及短路电流；分析熔断后的电弧特性及分断能力；要求合金成分高度均匀，确保熔断行为的一致性。

2.4 模具铸造与原型制作

• 要求：关注合金的铸造流动性、收缩率及复用性。

• 具体范围：测试合金的过冷度，以评估其复制精细结构的能力；测量凝固收缩率（如铋基合金膨胀特性）；评估反复熔融-凝固循环后的成分偏析及性能变化；进行硬度（布氏或洛氏）和抗压强度测试，以确保模具在受力下的尺寸稳定性。

2.5 医疗与特种领域

• 要求：用于定形放疗挡块、牙科模型的低熔点合金（如Lipowitz合金）。

• 具体范围：必须进行生物相容性评估（如ISO 10993系列标准），检测重金属离子析出（如Pb、Cd）；精确测定辐射衰减性能；对表面光洁度、加工精度有极高要求，需进行三维形貌扫描检测。

3. 检测仪器的原理和应用

3.1 成分分析仪器

• 电感耦合等离子体发射光谱仪（ICP-OES）：

  • 原理：样品溶液经雾化后送入高温等离子体（~6000-10000K），元素被激发并发射特征波长光谱，其强度与浓度成正比。

  • 应用：用于低熔点合金的主量、微量及痕量元素（检测限可达ppb级）的精确定量分析，是成分仲裁方法。

• X射线荧光光谱仪（XRF）：

  • 原理：初级X射线激发样品原子，产生特征X射线荧光，通过分析其能量或波长进行定性定量。

  • 应用：快速无损筛查主量成分及RoHS受限物质（Pb、Cd、Hg等），适用于来料检验和生产过程监控。

3.2 热分析仪器

• 差示扫描量热仪（DSC）：

  • 原理：在程序控温下，测量样品与参比物之间的功率差（热流差）随温度/时间的变化关系。

  • 应用：精确测定低熔点合金的熔点（起始点、峰值）、熔化温度范围、熔化焓、比热容，以及固态相变温度。

• 热机械分析仪（TMA）：

  • 原理：在非震荡载荷下，测量样品尺寸随温度或时间的变化。

  • 应用：通过探针位移突变测定熔点，更主要的是精确测量线膨胀系数（CTE），评估热匹配性。

3.3 微观组织分析仪器

• 扫描电子显微镜及能谱仪（SEM-EDS）：

  • 原理：利用聚焦电子束扫描样品表面，激发二次电子、背散射电子及特征X射线。背散射电子成像（BSE）对原子序数敏感，能清晰显示不同相衬度。EDS对激发的X射线进行能谱分析。

  • 应用：是分析低熔点合金微观结构、相分布、元素面分布及界面金属间化合物（IMC）成分、形貌与厚度的核心工具。环境扫描电镜（ESEM）可在低真空下观察未喷涂的非导电样品。

3.4 力学与性能测试仪器

• 万能材料试验机：

  • 原理：通过伺服电机或液压系统对样品施加拉伸、压缩、弯曲或剪切载荷，同步测量载荷和位移。

  • 应用：配备高低温环境箱，可进行合金本体或焊点接头在不同温度下的拉伸、剪切强度测试以及蠕变测试。

• 润湿平衡测试仪：

  • 原理：将标准化尺寸的试样以恒定速度浸入熔融焊料，通过精密传感器实时记录润湿力随时间的变化曲线。

  • 应用：定量评价焊料合金在特定基板、助焊剂和气氛条件下的润湿速度、最大润湿力和润湿效果，是评估可焊性的权威方法。

3.5 物理性能专用仪器

• 激光闪射导热仪（LFA）：

  • 原理：使用短脉冲激光照射样品前表面，用红外检测器测量背面温度随时间上升的曲线，通过数学模型计算热扩散系数，再结合比热容和密度求得导热系数。

  • 应用：用于片状低熔点合金样品导热系数的精确测量，测试温度范围可覆盖室温至熔點以下。
