磁钢检测技术内容

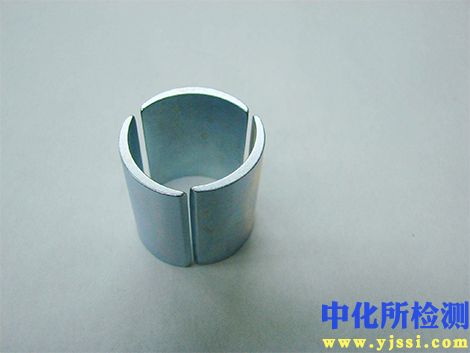

磁钢，即永磁材料，其性能直接决定了电机、传感器、声学设备等最终产品的效能与可靠性。检测旨在定量评估其磁性能、物理特性及结构完整性。

一、 检测项目分类及技术要点

1. 磁性能检测

• 关键参数：剩磁（Br）、矫顽力（内禀矫顽力Hcj与磁感矫顽力Hcb）、最大磁能积（(BH)max）、退磁曲线方形度（Hk/Hcj）。

• 技术要点：

  • Br：饱和充磁后，外磁场降为零时的磁感应强度。需确保测试前样品处于技术饱和磁化状态（通常施加≥5倍Hcj的脉冲磁场）。测量误差通常要求≤±1%。

  • Hcj：使磁化强度降为零所需的反向磁场，是衡量抗退磁能力的关键。高温或恶劣环境下工作的磁体（如汽车电机），必须测试其高温Hcj及不可逆损失。

  • (BH)max：退磁曲线第二象限中磁通密度（B）与磁场强度（H）乘积的最大值，表征能量密度。通过测量完整的退磁曲线（B-H和J-H曲线）计算得出，需对磁滞回线第二象限进行精确采样。

  • 方形度（Hk/Hcj）：对于钕铁硼等稀土磁体，Hk（使磁极化强度J降至0.9Br时的反向磁场）与Hcj的比值至关重要，高方形度（通常>0.95）确保工作点在退磁曲线平坦段，性能稳定。

2. 物理与机械性能检测

• 尺寸与公差：使用三坐标测量机（CMM）或高精度影像测量仪，关键尺寸公差通常要求控制在±0.02mm至±0.05mm以内，具体视应用而定。

• 表面涂层质量：针对易腐蚀的钕铁硼材料。

  • 涂层厚度：采用涡流法或磁性测厚仪，单点膜厚通常要求8-25μm，均匀性需≥90%。

  • 附着力：划格试验（依据ISO 2409），要求达到0-1级（边缘光滑无脱落）。

  • 耐腐蚀性：中性盐雾试验（NSS，依据GB/T 10125或ASTM B117），常见要求为红锈出现时间≥48-96小时（视防护等级而定）。

• 微观结构与成分：

  • 磁通分布均匀性：使用磁通扫描仪或高分辨率霍尔探头矩阵进行面扫描，识别隐裂或局部退磁区域。不均匀性通常要求≤±5%。

  • 金相与成分分析：通过扫描电镜（SEM）与能谱分析（EDS）观察晶界相、富稀土相分布，并检测氧含量（氧含量过高将显著降低Hcj，对于高性能钕铁硼，氧含量常要求<1500ppm）。

3. 环境可靠性检测

• 温度稳定性：测量磁通不可逆损失（hirr）。流程：初始磁通测量（Φ1）→ 在规定高温（如150°C-220°C）下保温规定时间（如2h）→ 冷却至室温 → 复测磁通（Φ2）。hirr = (Φ1 - Φ2) / Φ1 × 100%。汽车和航空航天应用要求hirr通常<5%。

• 冷热冲击与湿热循环：验证磁体在温度急剧变化或高湿环境下的性能与涂层耐久性。

二、 各行业检测范围的具体要求

1. 新能源汽车驱动电机与辅助电机

• 核心要求：极高的温度稳定性和耐腐蚀性。

• 具体指标：工作温度可达150-200°C，要求高温Hcj（150°C）足够高，且高温不可逆损失（hirr）≤3-5%。涂层需通过1000小时以上的盐雾试验。磁通分布均匀性要求极高（≤±3%），以降低电机扭矩波动和噪音。

2. 风力发电与工业节能电机

• 核心要求：高矫顽力、高可靠性及长期稳定性。

• 具体指标：关注低温系数，确保在宽温域（如-40°C至120°C）性能稳定。对于直驱式风力发电机用大型磁钢，需进行逐片的磁通配对，同一电机组内磁钢磁通量偏差要求≤±1%。同时需进行机械强度测试，防止高速旋转时碎裂。

3. 消费电子（扬声器、振动马达、硬盘驱动器）

• 核心要求：高一致性、小尺寸高精度及良好的磁通均匀性。

• 具体指标：尺寸公差严格（常达±0.02mm），外观无瑕疵。Br和Hcb的批次内一致性CV值（变异系数）要求<2%。对于硬盘驱动器音圈电机（VCM）磁石，需在特定工作气隙下精确测量其磁场强度的空间分布。

4. 航空航天与国防

• 核心要求：极端环境下的超高性能与绝对可靠性。

• 具体指标：工作温度范围极宽（-55°C至200°C以上），需进行全面的环境应力筛选（ESS），包括热真空、振动、冲击测试。材料需进行100%的X射线或超声波探伤，以排除内部微裂纹。所有性能数据需具备完全可追溯性。

5. 医疗器械（MRI、微型电机）

• 核心要求：极高的均匀性、稳定性和生物相容性（若植入）。

• 具体指标：MRI用磁体要求磁场强度在成像区域内的均匀度达到ppm级别。植入式设备中的磁钢，其涂层必须无毒、致密，并通过严格的生物相容性测试（如ISO 10993）。所有材料需符合医疗行业洁净室生产与包装规范。

三、 检测仪器的原理和应用

1. 磁滞回线测量仪（B-H测绘仪）

• 原理：基于电磁感应定律。采用亥姆霍兹线圈或螺线管产生均匀磁化场，通过积分器（测量线圈）测量样品磁通变化，结合霍尔探头或探测线圈测量磁场强度，从而绘制完整的磁滞回线（包括B-H曲线和J-H曲线）。

• 应用：测量Br、Hcb、Hcj、(BH)max等核心磁参数。是磁钢出厂检验和性能分级的基准设备。根据样品尺寸和磁场强度，分为软磁测量仪和硬磁（永磁）测量仪，后者需配备脉冲磁化电源和退磁装置。

2. 磁通计/高斯计（特斯拉计）

• 原理：

  • 磁通计：通常采用电子积分器原理，直接测量搜索线圈中磁通量变化产生的电压积分值，获得总磁通（Φ）。

  • 高斯计：核心是霍尔探头。霍尔元件在垂直于电流和磁场的方向上会产生霍尔电压，其大小与磁场强度（B）成正比，经校准后直接显示磁场强度。

• 应用：

  • 磁通计：与标准测量线圈配合，用于快速测量磁钢的表磁通量，是生产线在线分选和配对的主要工具。

  • 高斯计（霍尔效应）：用于测量磁钢表面或空间某一点的磁场强度分布（表面磁场），评估充磁均匀性和磁路设计验证。

3. 磁通分布扫描成像系统

• 原理：集成高精度二维移动平台、高分辨率微型霍尔探头阵列或单个高速扫描探头，以及数据采集系统。在距磁钢表面固定高度（如0.5mm或1mm）进行面扫描，记录每个坐标点的磁场强度，生成二维或三维磁通分布云图。

• 应用：精确识别磁钢内部的隐裂、局部退磁、充磁不均匀等缺陷。是高性能应用（如电机、MRI）磁钢质量控制的必备设备。

4. 退磁曲线测绘仪（脉冲法）

• 原理：主要用于测量已充磁磁钢在第二象限的局部退磁曲线。对磁钢施加一系列短暂的反向脉冲磁场，在每个脉冲后测量其剩余磁通或表面磁场，通过点绘得到退磁曲线。结合初始饱和磁通测量，可推算出(BH)max。

• 应用：特别适用于已充磁、难以在闭路中测量的异形磁钢或磁钢组件，可无损评估其工作点状态。

5. 盐雾试验箱

• 原理：在密闭箱体内，将氯化钠溶液雾化形成腐蚀性盐雾环境，通过控制溶液浓度、pH值、箱内温度和饱和桶温度来模拟加速腐蚀条件。

• 应用：评估磁钢表面涂层（如镀镍、镀锌、环氧喷涂等）的耐腐蚀性能，是评价钕铁硼等材料防护有效性的关键测试。

6. 三维坐标测量机（CMM）与影像测量仪

• 原理：

  • CMM：通过探头在三个相互垂直的导轨上移动，探测工件表面点的空间坐标，通过软件计算几何尺寸、形状和位置公差。

  • 影像测量仪：利用高倍光学镜头和CCD摄像头捕捉工件轮廓，通过图像处理软件进行非接触式测量。

• 应用：精确测量磁钢的几何尺寸、平面度、平行度、垂直度等形位公差，确保其满足精密装配要求。CMM精度更高，影像仪速度更快。
