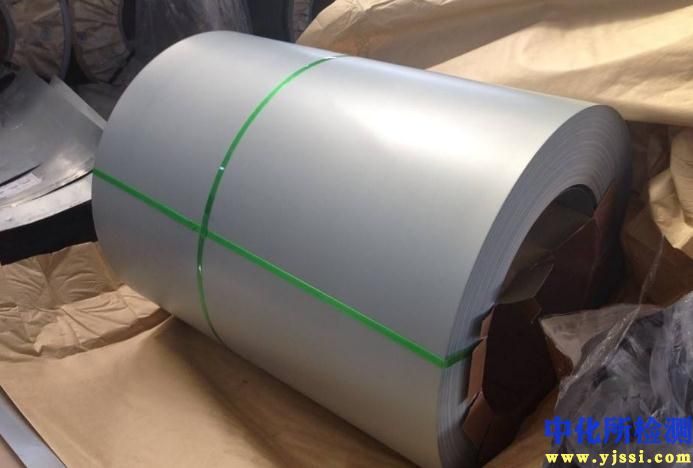

卷板检测技术内容

卷板检测是确保金属、非金属带材（如钢板、铝板、铜带、纸基、薄膜等）在生产过程中及成品质量满足标准要求的关键环节。其检测贯穿于冶金、有色金属加工、造纸、塑料薄膜等多个行业。

一、 检测项目分类及技术要点

卷板检测主要分为几何尺寸检测、表面质量检测、材料性能检测和内部结构检测四大类。

1. 几何尺寸检测

• 厚度测量：

  • 技术要点： 分为接触式与非接触式。高精度在线检测的核心项目。需考虑材料的温度、抖动、板形（如浪形）对测量值的影响。通常采用多点或面扫描式测量以反映横向厚度分布（剖面）。精度要求通常达到微米级（±1μm或更高）。

  • 关键参数： 厚度平均值、同板差（横向厚度偏差）、同卷差（纵向厚度偏差）、厚度标准差。

• 宽度测量：

  • 技术要点： 采用机器视觉或激光扫描原理，实时监控带材边缘位置。需解决带材跑偏、边缘毛刺或翘曲引起的测量误差。通常与自动纠偏系统联动。

• 长度与速度测量：

  • 技术要点： 通过编码器与线速度测量仪精确计算卷长，用于定尺和成本核算。

• 板形（平坦度）检测：

  • 技术要点： 测量带材在张力下或自由状态下的平坦度。常用方法有激光截光法、气动测距法、张力分布测量法等。通过检测带材表面的相对长度差，以I单位（I=10⁻⁵相对长度差）或波高/波长来表示板形缺陷（如边浪、中浪、肋浪等）。

2. 表面质量检测

• 技术要点： 采用基于线阵或面阵CCD/CMOS相机的机器视觉系统，配合高均匀性、特定角度的照明（如明场、暗场、同轴光、多角度混合光）。

• 检测内容：

  • 宏观缺陷： 孔洞、边裂、辊印、凹坑、锈蚀、褶皱、夹杂、色差等。

  • 微观缺陷： 划伤、麻点、氧化斑点、油污、细小压痕等。

  • 关键技术指标： 检测分辨率（通常可达0.1mm²甚至更高）、检测速度（与产线速度同步，最高可达2000m/min以上）、缺陷分类准确率（>99%）、误报率（<0.1%）。需建立强大的缺陷样本库和分类算法。

3. 材料性能检测

• 技术要点： 多为取样离线实验室检测，部分项目可实现在线评估。

  • 力学性能： 硬度（在线超声硬度检测）、强度、延伸率等，需在万能试验机上完成。

  • 涂层性能： 涂层厚度（X射线荧光法、涡流法、β射线背散射法）、涂层附着力、耐腐蚀性等。

  • 成分分析： 采用在线激光诱导击穿光谱仪（LIBS）或X射线荧光光谱仪（XRF）进行元素成分的快速分析。

4. 内部结构检测

• 技术要点： 主要用于检测卷板内部的夹杂、分层、气泡、内裂等缺陷。

  • 超声检测： 采用多通道超声探头（接触式或水耦合式），通过反射波或透射波判断内部缺陷。是厚板（如中厚板）内部质量检测的主要手段。

  • 射线检测： 采用X射线或γ射线透照，成像系统接收，对薄板或特定合金的内部缺陷敏感。

二、 各行业检测范围的具体要求

1. 钢铁行业（冷/热轧板带）

• 热轧板带： 侧重几何尺寸（厚度、宽度、凸度）和表面高温氧化铁皮、划伤、辊印等缺陷检测。厚度公差通常为±50μm至±200μm。

• 冷轧板带： 对表面质量要求极高，需检测微米级划伤、麻点、辊印等。厚度控制精度高（±2μm至±10μm）。汽车外板等高端产品要求O5板（零缺陷板）标准。

• 镀层/涂层板（镀锌、镀锡、彩涂）： 除基板检测项目外，重点检测涂层厚度均匀性、涂层表面缺陷（漏涂、气泡、锌流纹）、涂层附着力及耐指纹性等。

2. 有色金属行业（铝、铜板带箔）

• 铝板带/铝箔： 对表面光泽度、洁净度要求严格，需检测油污、暗条、亮条、针孔（箔材）、起皮等缺陷。铝箔针孔检测是关键，需在透射光下进行。厚度控制极精密，双零箔（如6μm）厚度公差可达±0.5μm。

• 铜及铜合金带材： 重点检测表面氧化、色差、擦划伤、起皮，以及电导率、硬度等性能的均匀性。

3. 非金属行业（造纸、薄膜）

• 造纸： 检测纸病（孔洞、黑点、浆块、皱褶）、定量（克重）均匀性（采用β射线或红外线传感器）、水分含量、厚度、平滑度等。

• 塑料薄膜/功能薄膜： 检测晶点、鱼眼、杂质、条纹、厚度均匀性（精度达纳米级）、光学性能（雾度、透光率）、阻隔性能等。在线检测速度极快。

三、 检测仪器的原理和应用

1. 射线测厚仪（X射线/γ射线）

• 原理： 基于射线穿透物质时的衰减规律（朗伯-比尔定律）。射线穿过带材后被探测器接收，强度衰减量与材料厚度、密度和成分有关。通过测量穿透后的射线强度，反算出厚度。

• 应用： 广泛应用于冷轧、箔轧、镀层生产线，用于非接触式高精度在线厚度测量。尤其适用于钢铁、有色金属薄带及涂层厚度的测量。

2. 激光测厚仪

• 原理： 采用三角测量法或激光干涉法。激光发射器将光斑打在材料表面，反射光被位置敏感探测器接收，通过光斑位移计算出物体表面的位置变化，从而得到厚度。

• 应用： 多用于非金属材料（如橡胶、胶片）或对射线敏感材料的厚度测量，也常作为辅助测量手段。

3. 基于机器视觉的表面检测系统

• 原理： 由高分辨率线阵相机、专用光源、图像处理单元和智能软件组成。相机连续扫描运动中的带材表面，采集的图像传输至处理系统，通过图像预处理、特征提取和模式识别算法，实时定位、分类并记录表面缺陷。

• 应用： 是所有连续生产线表面质量在线检测的核心设备，几乎覆盖上述所有行业的表面缺陷检测。

4. 接触式超声测厚仪与无损探伤仪

• 原理： 超声波探头发射高频声波脉冲，声波在材料内部传播遇到缺陷或底面会发生反射。通过测量反射回波的时间与幅度，判断缺陷的位置、大小和性质（探伤），或计算材料厚度（测厚）。

• 应用： 离线抽检或在线检测中厚板的内部缺陷（分层、夹杂）和厚度。在关键领域（如管线钢、航空航天用材）中必不可少。

5. 板形仪

• 原理（以激光截光法为例）： 将线状激光束投射到带材表面，由于带材的波浪形变，反射的激光线在探测器上呈曲线。通过分析该曲线的形状，计算出带材各区域的相对长度差，从而得到板形分布。

• 应用： 安装在冷轧机、精整线的出口段，为板形自动控制系统提供实时反馈信号，是生产高精度板形的关键设备。

6. 近红外/微波水分仪

• 原理： 利用水分子对特定波长的近红外光或微波能量的强烈吸收特性，通过测量被测物对能量吸收的多少，间接计算出水分含量。

• 应用： 主要用于造纸、纺织等非金属行业生产线的在线水分检测与控制。
