炉箅检测技术内容

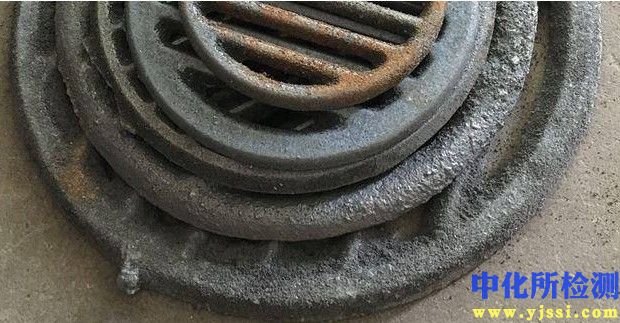

炉箅是工业炉窑（如高炉、热风炉、煤气发生炉、烧结机、焚烧炉等）中的关键承载与通风装置，其结构完整性、通透性和几何精度直接关系到炉内气流分布、反应效率、运行安全及使用寿命。系统化的检测是保障其可靠性的必要手段。

1. 检测项目分类及技术要点

炉箅检测分为在线检测与离线检测两大类。

1.1 在线检测（不停炉检测）

• 红外热成像检测：

  • 技术要点： 通过红外热像仪扫描炉壳外表面对应炉箅区域的温度场。炉箅若出现严重开裂、烧穿或严重堵塞，会导致局部过热或过冷，在热像图中表现为异常高温区或低温区。需重点监测温度均匀性及绝对温度是否超限。

  • 关键参数： 测温范围（通常0-600℃及以上）、热灵敏度（NETD）、空间分辨率。需排除环境反射、蒸汽等干扰。

• 声学检测（局部）：

  • 技术要点： 使用声波检测仪或听音棒，监听炉箅下方风道或进风口气流声音。炉箅严重破损时，气流声会发生显著变化（如出现啸叫、湍流声异常）。此法主观性强，多用于初步判断。

• 气体成分与压力监测：

  • 技术要点： 监测炉箅上下方的压差及下方出炉煤气或空气的成分（如O₂、CO、CO₂）。压差异常升高常预示炉箅堵塞；下方气体成分异常（如含尘量、可燃成分剧增）可能预示炉箅出现破损穿孔。

1.2 离线检测（停炉检修期间检测）

• 外观与几何尺寸检测：

  • 技术要点：

    • 宏观检查： 记录炉箅块及整体表面的熔损、烧蚀、裂纹、变形、脱落、积垢堵塞情况。使用照明、内窥镜、高分辨率相机记录。

    • 尺寸测量： 使用激光跟踪仪、全站仪或高精度卷尺测量炉箅整体平面度、水平度；使用卡尺、焊缝量规等测量关键部位的厚度、间隙、孔径等。重点是箅条间隙的均匀性，防止因变形导致间隙过大漏料或过小影响通风。

    • 清理度检查： 评估箅孔堵塞面积比例，通常要求堵塞率不超过设计值的5-10%。

• 表面缺陷无损检测（NDT）：

  • 技术要点：

    • 渗透检测（PT）： 适用于非多孔性材料（如耐热铸钢、合金钢）表面开口裂纹的检测。清洗后施加渗透液、显像剂，观察裂纹显示。

    • 磁粉检测（MT）： 适用于铁磁性材料（如碳钢、低合金钢炉箅）表面及近表面缺陷检测。需注意复杂形状部位的磁化方向与磁场强度。

    • 涡流检测（ET）： 适用于导电材料表面裂纹的快速扫查，对裂纹深度可做粗略评估。

    • 超声波测厚（UT）： 在怀疑发生腐蚀或烧蚀减薄的区域进行网格化布点测厚，对比原始厚度，评估剩余厚度是否在安全裕度内（通常要求不低于设计厚度的70%）。

• 材料性能退化检测：

  • 技术要点：

    • 硬度测试： 使用里氏或肖氏硬度计现场测试，评估材料因高温长期服役导致的蠕变、球化或渗碳/渗氮引起的硬化或软化趋势。

    • 金相分析： 在关键或可疑部位取样，分析显微组织变化（如珠光体球化、碳化物聚集、晶界氧化、微裂纹等），评估材料劣化等级。

    • 化学成分分析： 使用便携式光谱仪（OES）或取样进行实验室分析，验证材料成分是否变化，特别是高温腐蚀导致的合金元素贫化。

2. 各行业检测范围的具体要求

不同工艺炉窑对炉箅的损伤机理和检测侧重点各异。

• 高炉热风炉炉箅：

  • 核心要求： 抗高温蠕变、抗氧化、耐压。检测重点为高温变形（平面度）、箅条烧熔/烧短、支柱裂纹以及箅孔堵塞。超声波测厚和宏观尺寸测量是必检项目。材料通常为耐热铸铁（RQTSi4）或耐热铸钢，需关注其脆性裂纹。

• 煤气发生炉/造气炉炉箅：

  • 核心要求： 耐高温、耐磨损、抗热疲劳。检测重点为箅条磨损量（特别是顶部及边缘）、裂纹（尤其是应力集中部位）以及传动部件（如旋转炉箅的底座、齿轮）的磨损与间隙。需详细测量箅条断面尺寸，评估其通风面积损失。渗碳和热疲劳裂纹是常见失效模式。

• 垃圾/危废焚烧炉炉箅：

  • 核心要求： 耐高温腐蚀（HCl、SOx等）、耐磨损、抗热冲击。检测重点为严重腐蚀减薄（UT测厚）、箅条冷却通道堵塞或泄漏（通过风量、温差判断）、以及由腐蚀和磨损共同作用导致的几何形状改变。对材料氯化腐蚀和应力腐蚀裂纹（SCC）需进行专项检查。

• 烧结机炉箅（台车篦条）：

  • 核心要求： 抗热疲劳、抗氧化、强度高。检测重点为篦条弯曲变形、头部烧蚀与熔损、中间断裂以及间隙均匀性。因数量庞大，常采用抽样统计方法评估整体失效比例。热疲劳裂纹是主要失效形式。

• 化工领域转化炉、裂解炉炉箅：

  • 核心要求： 抗高温渗碳、抗金属粉尘化。检测重点为材料脆化（通过硬度、金相评估）、渗碳层深度及由此引发的微裂纹。需结合工艺气体分析（碳势）进行综合判断。

3. 检测仪器的原理和应用

• 红外热像仪：

  • 原理： 探测物体表面发射的红外辐射能量，并将其转换为温度分布图像。基于普朗克黑体辐射定律。

  • 应用： 在线监测炉箅对应炉壳的温度场异常，定位热点（破损）或冷区（严重堵塞）。是预知性维修的关键工具。

• 激光跟踪仪/工业全站仪：

  • 原理： 通过发射激光并接收目标反射镜/棱镜的反射光，精确测量角度和距离，通过三角测量法计算目标点的三维坐标。

  • 应用： 离线状态下，建立炉箅整体三维模型，精确测量其平面度、水平度、各关键点相对位置，评估整体变形量。

• 数字式超声波测厚仪：

  • 原理： 探头发射超声波脉冲，测量其在被测物体上下表面间反射回波的时间差，根据材料声速计算厚度。

  • 应用： 离线检测炉箅关键部位（如箅条工作面、连接根部）的剩余厚度，评估腐蚀或烧蚀程度。需选用高温型探头或待工件冷却至适用温度。

• 便携式光学发射光谱仪（OES）：

  • 原理： 通过电弧/火花激发样品表面原子，原子跃迁发射特征波长光谱，经光栅分光后由检测器识别，进行定性定量分析。

  • 应用： 现场快速鉴别炉箅材料牌号或分析服役后表面合金元素（如Cr、Ni、Si）的贫化情况。

• 内窥镜（工业视频内窥镜）：

  • 原理： 将前端CCD/CMOS成像传感器获取的光学图像通过光纤或电信号传输至目镜或显示器。

  • 应用： 用于检查肉眼难以直接观察的炉箅内部、背面、箅孔深处、焊缝根部的裂纹、腐蚀、堵塞状况，尤其适用于结构复杂的炉箅。

• 硬度计（里氏/超声接触阻抗法）：

  • 原理： 里氏硬度计通过冲击体回弹速度比测量硬度；超声接触阻抗法（UCI）通过测量谐振频率变化来测硬度。

  • 应用： 现场快速评估炉箅材料在高温服役后的软化（蠕变）或硬化（渗碳）趋势，为材料性能退化提供间接依据。

综合运用以上检测技术，形成从在线监控到离线精密检测的多层次技术体系，是实现炉箅状态科学评估、制定合理维修更换策略、保障工业炉窑安全高效长周期运行的基础。
