钒铁检测的详细技术内容

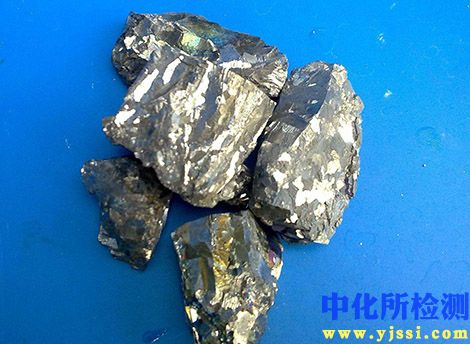

钒铁的检测旨在准确测定其化学成分，特别是钒含量及其他关键元素，以确保其符合国家标准及下游钢铁、航空航天等行业的严格要求。检测遵循一系列国家和国际标准，如GB/T 4139《钒铁》、ISO 6464等。

1. 检测项目分类及技术要点

钒铁的核心检测项目可分为主量元素测定、微量元素及杂质控制两大类。

1.1 主量元素测定

• 钒 (V)： 核心检测项目。主要采用氧化还原滴定法。

  • 技术要点（硫酸亚铁铵滴定法）：

    1. 试样分解： 采用硫酸-磷酸混合酸在高温下溶解试样，磷酸的作用是与钒形成络合物并防止高价钛的析出干扰。

    2. 氧化： 在室温下用高锰酸钾将钒（IV）选择性氧化至钒（V）。严格控制氧化条件，过量高锰酸钾用亚硝酸钠还原，尿素消除过剩的亚硝酸钠，防止结果偏低。

    3. 滴定与指示： 以N-苯代邻氨基苯甲酸为指示剂，用硫酸亚铁铵标准溶液滴定至亮绿色为终点。滴定反应为：VO₂⁺ + Fe²⁺ + 2H⁺ → VO²⁺ + Fe³⁺ + H₂O。

    4. 干扰消除： 铬（VI）有干扰，需校正（1% Cr ≈ 0.34% V）。通常通过理论计算或带铬标样进行校正。

  • 允许差： 不同牌号（如FeV40、FeV80）的重复性限（r）和再现性限（R）有严格规定，例如对~80%的钒含量，r约为0.4-0.7%，R约为0.6-1.0%。

• 硅 (Si)、磷 (P)、锰 (Mn)、铝 (Al) 等： 主要采用光度法和ICP-AES（电感耦合等离子体原子发射光谱）法。

  • 技术要点：

    • 硅钼蓝光度法测硅： 在弱酸介质中，硅酸与钼酸铵生成硅钼黄杂多酸，用还原剂（如抗坏血酸）还原为硅钼蓝，于波长约810nm处测量吸光度。

    • 磷钼蓝光度法测磷： 在硫酸介质中，磷与钼酸铵及抗坏血酸生成磷钼蓝络合物，于波长约700nm处测量。需用高氯酸或过硫酸铵将磷氧化为正磷酸态，并需用亚硫酸钠等消除砷的干扰。

    • ICP-AES法： 可同时或顺序测定Si、P、Mn、Al、Cu、As等元素，效率高。关键在于选择无干扰或干扰可校正的特征谱线（如Al 396.152nm，Si 251.611nm，P 178.287nm，Mn 257.610nm），并采用基体匹配或标准加入法克服钒铁基体效应。

1.2 微量元素及杂质控制

• 碳 (C)、硫 (S)： 使用高频红外吸收法。

  • 技术要点： 试样在高频感应炉的氧气流中高温燃烧，碳转化为CO₂，硫转化为SO₂。气体经除尘除水后，分别通过特定的红外吸收池，测量其对特定波长红外吸收的衰减量，从而计算含量。需使用专用助熔剂（如钨锡粒）确保燃烧完全。

• 砷 (As)、铅 (Pb)、锡 (Sn)、锑 (Sb)、铋 (Bi) 等有害元素： 对于高品质钒铁（如航空航天用），需严格控制。主要采用ICP-AES或ICP-MS（电感耦合等离子体质谱）。

  • 技术要点： ICP-MS灵敏度极高（可达ppb级），适用于超低含量检测。需注意质谱干扰（如多原子离子干扰），可能需采用碰撞/反应池技术或高分辨率质谱进行校正。

2. 各行业检测范围的具体要求

不同应用领域对钒铁的成分要求差异显著，检测范围需据此调整。

• 普通合金钢与高强度低合金钢（HSLA）：

  • 核心要求： 钒含量准确（通常使用FeV50、FeV80系列），以确保其细化晶粒和沉淀强化效果。对磷、硫、碳等常规杂质有控制，但要求相对宽松。

  • 检测重点： 主含量V，以及C、Si、P、S、Al、Mn。砷等有害元素通常不作强制要求。

• 工具钢、模具钢及耐磨材料：

  • 核心要求： 除钒含量外，对影响热硬性和韧性的杂质控制更严。铝含量需关注（过高影响性能），碳含量需精确匹配。

  • 检测重点： V、C、Si、P、S、Al，并增加对Cu、As等可能影响热加工性能的元素的监控。

• 航空航天用高温合金、钛合金：

  • 核心要求： 极为严格。钒作为合金化元素，要求含量精确稳定。尤其严格控制低熔点金属及气体元素含量，以防止在高温或应力下产生晶界脆化。

  • 检测重点： 除全元素分析外，必须重点检测As、Pb、Sn、Sb、Bi（“五害”元素），其含量常要求各小于0.002%（20ppm）甚至更低。同时需关注气体元素如氮（N）、氧（O）的含量（通常采用氧氮氢分析仪）。

• 钒铝合金及钒基合金原料：

  • 核心要求： 作为前驱体，对杂质总量控制极严，特别是铁、铬、镍等过渡金属杂质以及氧含量。

  • 检测重点： 主含量V，以及Fe、Al、Si、O、N及一系列痕量金属杂质。常需使用高纯基体标样，并采用ICP-MS进行超痕量分析。

3. 检测仪器的原理和应用

• 滴定装置（用于钒主量分析）：

  • 原理： 基于氧化还原反应的化学计量关系。

  • 应用： 钒含量测定的仲裁法和经典方法。配备精密滴定管、自动滴定仪可提高精度和效率。

• 紫外-可见分光光度计（用于Si、P等）：

  • 原理： 物质对特定波长紫外/可见光的吸收遵循朗伯-比尔定律。

  • 应用： 测定硅、磷、锰等特定元素。需配套精确的样品消解、显色和分离步骤。

• 电感耦合等离子体原子发射光谱仪（ICP-AES）：

  • 原理： 样品经雾化后送入高温等离子体（~6000-10000K）激发，测量特征波长光的强度进行定量。

  • 应用： 现代主流仪器。可同时快速测定钒铁中Si、P、Mn、Al、Cu、As、Cr、Ni、Ti等十余种元素。关键在于优化进样系统参数、观测高度和选择无干扰谱线。

• 高频红外碳硫分析仪：

  • 原理： 高频感应加热燃烧，红外吸收检测CO₂和SO₂。

  • 应用： 快速、准确地测定钒铁中至关重要的碳、硫含量。需定期使用标准钢样或碳酸钙/硫酸钾标样校准。

• 电感耦合等离子体质谱仪（ICP-MS）：

  • 原理： 样品在ICP中离子化，经质谱器按质荷比分离并检测离子数量。

  • 应用： 用于航空航天等高端领域钒铁中超低含量（ppb级）有害元素（如As、Pb、Sn、Sb、Bi）的精确测定。是控制材料纯度的关键设备。

• 氧氮氢分析仪：

  • 原理： 在惰性气氛脉冲炉中加热熔融样品，提取出的气体经分离后，氧通常通过红外检测（转化为CO），氮通过热导或红外检测，氢通过热导检测。

  • 应用： 测定高品质钒铁中的气体杂质含量，评估材料纯净度。
