鸡心环检测技术

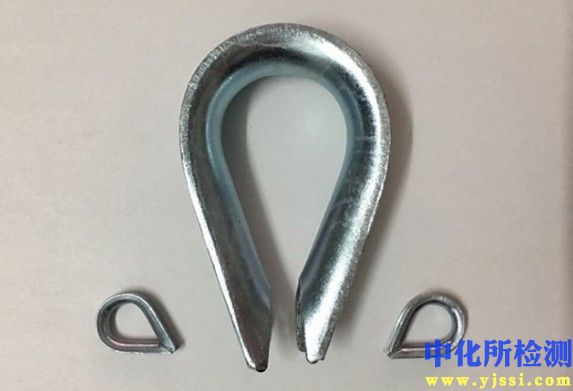

鸡心环（也称心形环、套环、梨形环）是钢丝绳、纤维绳索等缆索末端用于连接的关键金属附件，其检测旨在评估其承载完整性、安全性和可靠性，以防止因失效导致的断裂事故。检测核心围绕材料性能、几何尺寸、表面质量和内部缺陷展开。

1. 检测项目分类及技术要点

1.1 材料与化学成分分析

• 技术要点：验证鸡心环材质是否符合标准（如碳钢、合金钢）。采用光谱分析仪进行现场快速合金成分鉴别，或取样进行实验室化学分析，重点控制碳（C）、硫（S）、磷（P）等影响强度和韧性的元素含量。

• 关键指标：化学成分需符合GB/T 11352（一般工程用铸钢件）或相关行业标准。硬度（HBW）测试用于间接评估材料强度，通常要求在指定范围内（如156-207HBW），以确保足够的强度和可塑性。

1.2 几何尺寸与形位公差检测

• 技术要点：使用高精度卡尺、千分尺、轮廓投影仪或三坐标测量机（CMM）进行。

  • 关键尺寸：环体主要截面直径（最薄弱点）、销孔直径、环的开口宽度、总高度和厚度。

  • 形位公差：环体的对称度、圆度（或椭圆度）、销孔的同轴度及相对于环体中心平面的位置度。

• 判定依据：尺寸必须符合设计图纸或国家标准（如GB/T 5974.1《钢丝绳用普通套环》）的允差规定，过度磨损或变形是报废的主要依据。

1.3 表面质量与裂纹检测（无损检测）

• 技术要点：这是防止脆性断裂和疲劳破坏的核心。

  • 目视检测（VT）：在良好光照下检查表面是否存在裂纹、折叠、尖锐凹痕、结疤、过深腐蚀坑等缺陷。

  • 磁粉检测（MT）：适用于铁磁性材料。对鸡心环充磁后，施加荧光或彩色磁粉，表面或近表面裂纹会形成磁痕显示。重点检测受力区域（环底弯曲部、销孔周围）及所有焊缝（若为焊接型）。

  • 渗透检测（PT）：适用于非铁磁性材料（如不锈钢）或现场无磁化设备时。使用清洗剂、渗透剂和显像剂揭示表面开口裂纹。

  • 涡流检测（ET）：适用于自动化快速筛查表面及近表面缺陷，但对缺陷定性定量能力较弱。

1.4 内部缺陷检测

• 技术要点：主要针对铸造或锻造工艺可能产生的内部隐患。

  • 超声波检测（UT）：使用纵波直探头从多个方向对环体进行扫查，检测内部缩孔、夹杂、疏松、锻造折叠等缺陷。需制作含有平底孔或横通孔的人工缺陷对比试块进行灵敏度校准。

  • 射线检测（RT）：对关键产品或怀疑区域采用X或γ射线拍片，可直观显示内部缺陷的二维形状和大小，但成本高、有辐射安全要求。

1.5 力学性能与验证试验

• 技术要点：分为破坏性抽样试验和非破坏性验证试验。

  • 抽样破坏试验：从同批次材料或生产中抽样，在万能试验机上进行拉伸试验，测定抗拉强度、屈服强度和断后伸长率。

  • 验证载荷试验（Proof Load Test）：对每个出厂鸡心环进行的强制性试验。使用专用拉力试验机，施加其最小破断强度（MBL）的某一百分比（通常为40%-80%，依据行业标准）的载荷，保持一定时间（如60秒）。卸载后检查有无永久变形或裂纹。此试验不损伤合格产品，但能有效剔除有严重缺陷的个体。

  • 疲劳试验：对于有高频动载要求的应用，需抽样进行循环载荷疲劳测试，评估其疲劳寿命。

2. 各行业检测范围的具体要求

2.1 起重机械与港口装卸行业（如吊钩组连接）

• 标准依据：GB/T 5974.1， ISO 2261， 以及起重机械安全规程。

• 具体要求：

  • 检测频率高：纳入日常检查和定期检验（如月检、年检）。

  • 侧重磨损与变形：重点测量环体最细处直径，磨损量超过原尺寸10%通常报废。检查有无因过载导致的环体开口增大或扭曲变形。

  • 无损检测严格：定期（如每2-3年）或发现可疑迹象时，必须进行磁粉或超声波检测。

  • 验证试验：新购产品必须查验验证载荷试验报告。

2.2 船舶与海洋工程（系泊、拖缆、吊货）

• 标准依据：船级社规范（如CCS、LR、DNV GL）、ISO 8793《钢丝绳套环》等。

• 具体要求：

  • 材料与认证：材料需船级社认可，产品需持船级社产品证书（型式试验+工厂审核+批次检验）。

  • 腐蚀环境考量：表面检测需特别注意点蚀、应力腐蚀裂纹。对镀锌层厚度有要求。

  • 验证载荷更高：系泊用鸡心环验证载荷通常为最小破断载荷（MBL）的80%，高于通用起重行业。

  • 破断试验：同批次需抽样进行至断裂的试验，实测破断力不得低于标称MBL。

2.3 电力与输电线路（缆索连接、拉线）

• 标准依据：DL/T 757（输电线路拉线金具）、GB/T 23268（电力金具相关）。

• 具体要求：

  • 尺寸配合精准：强调与楔形线夹或UT型线夹的匹配性，防止应力集中。

  • 镀锌质量检测：镀锌层需均匀，无漏镀、起皮，厚度符合标准，防止大气腐蚀。

  • 无损检测侧重：对铸造件内部疏松和夹渣控制严格，UT检测应用普遍。

  • 强度等级明确：按标称破坏载荷分级，必须与相连绳索等级匹配。

2.4 通用工业与索具

• 标准依据：JB/T 8108.1（起重用短环链、吊链等用附件）， 以及企业标准。

• 具体要求：

  • 产品标识清晰：环体上必须永久性标记强度等级、尺寸、制造商标记。

  • 全数验证载荷试验：是出厂最低保证，必须执行并保留记录。

  • 综合性能：在满足基本力学性能前提下，兼顾尺寸精度和表面质量。

3. 检测仪器的原理和应用

3.1 万能材料试验机

• 原理：通过液压或电机伺服系统对试样施加轴向拉力，由力传感器和位移传感器同步测量载荷-位移曲线。

• 应用：用于鸡心环的破坏性拉伸试验和验证载荷试验。可精确测定屈服强度、抗拉强度和断裂力。

3.2 磁粉检测仪

• 原理：基于铁磁性材料的磁化特性。表面或近表面缺陷会导致磁力线畸变，形成漏磁场，吸附磁粉形成可见指示。

• 应用：便携式设备用于鸡心环表面裂纹的现场检测，尤其是环底弯曲处的周向裂纹和销孔的径向裂纹。

3.3 超声波检测仪

• 原理：利用压电换能器发射高频声波进入工件，遇到缺陷或界面会产生反射回波，通过分析回波时间、幅度和波形来定位和评估缺陷。

• 应用：主要用于检测鸡心环内部的铸造缺陷（缩孔、疏松）和锻造折叠。采用直探头配合机油耦合，在环体各部位进行扫查。

3.4 光谱分析仪（手持式XRF或OES）

• 原理：X射线荧光（XRF）或光学发射光谱（OES）技术，激发样品原子产生特征X射线或光谱，通过分析谱线确定元素种类和含量。

• 应用：现场快速、无损地对鸡心环材质进行牌号鉴别和合金成分核查，防止材料误用。

3.5 三坐标测量机（CMM）

• 原理：通过精密探针接触工件表面，获取空间点坐标，通过软件构建几何元素并计算尺寸、形状和位置公差。

• 应用：主要用于新产品模具验证、首件检验或仲裁检测，对鸡心环进行高精度、全方位的三维尺寸测量。

3.6 数字成像射线检测系统（DR/CR）

• 原理：利用X或γ射线穿透工件，由于缺陷与基体对射线吸收差异，在成像板（IP）或数字平板探测器上形成二维数字图像。

• 应用：对铸造工艺生产的鸡心环进行内部质量普查，可永久记录并定量分析内部气孔、夹渣等缺陷的尺寸和分布。

综合运用上述检测项目和仪器，形成从原材料、生产过程到服役期间的全周期质量控制体系，是保障鸡心环安全可靠运行的关键。
