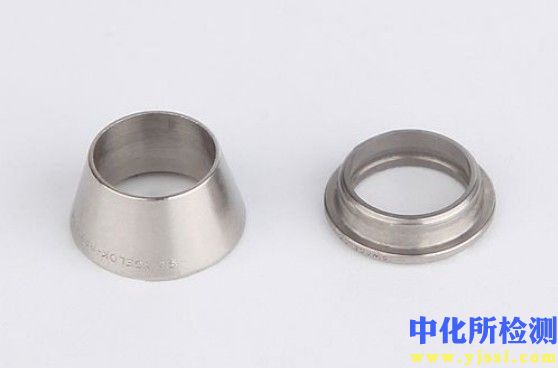

卡圈检测技术详述

1. 检测项目分类及技术要点

卡圈作为关键机械紧固件，其质量检测直接关系到设备整体的可靠性、安全性和寿命。检测主要分为以下几类：

1.1 尺寸与几何精度检测

• 技术要点：

  • 关键尺寸： 内径、外径、宽度（厚度）、槽深、槽宽等。需使用高精度量具在多个截面进行测量，以评估圆度、圆柱度、平行度等形位公差。

  • 沟槽轮廓： 卡圈沟槽的轮廓（如矩形、圆弧形、燕尾形）必须与匹配的轴或孔槽完全契合。通常使用轮廓投影仪或光学轮廓扫描仪进行非接触式比对测量，精度要求通常为±0.01mm至±0.05mm，依据公差等级而定。

  • 自由高度/开口尺寸： 对于开口卡圈（如弹性挡圈），其自由状态下的开口尺寸是保证安装后足够抱紧力的关键参数。

1.2 材料与力学性能检测

• 技术要点：

  • 材料成分： 通过光谱分析仪验证材料牌号（如碳钢、不锈钢、弹簧钢），确保其满足强度、硬度、耐腐蚀性要求。

  • 硬度： 采用洛氏硬度计（HRC）或维氏硬度计（HV）测量。弹簧钢制卡圈硬度范围通常在HRC 44-52之间，以保证足够的弹性与抗塑性变形能力。需在多个点测试以避免局部淬火不均。

  • 弹性（抗永久变形）性能： 模拟使用状态，将卡圈压缩或扩张至规定位移，保持规定时间后释放，测量其永久变形量。通常要求永久变形率低于2%-5%。

  • 拉伸/压缩强度： 对于承受轴向力的卡圈，需在力学试验机上进行极限载荷测试。

  • 表面处理与耐腐蚀性： 检查镀锌、磷化、发黑等涂层厚度（用涂层测厚仪）及附着力。必要时进行盐雾试验（如中性盐雾试验NSS 72小时无红锈），评估其防腐能力。

1.3 表面质量与缺陷检测

• 技术要点：

  • 宏观缺陷： 目视或借助放大镜检查毛刺、裂纹、锈蚀、划伤、氧化皮等。毛刺必须彻底清除，以防脱落造成系统污染或安装损伤。

  • 微观缺陷： 使用磁粉探伤（适用于铁磁性材料）或渗透探伤检测微观裂纹，特别是应力集中区域（如沟槽底部、开口端部）。

  • 金相组织： 对高要求或失效件进行金相切片分析，检查材料热处理后的显微组织（如马氏体形态、是否有脱碳层、过热过烧现象），这直接影响其疲劳寿命。

1.4 功能性及耐久性测试

• 技术要点：

  • 安装/拆卸力： 使用专用工装和测力计测量安装到位及拆卸所需的最大力，评估其装配工艺性及锁紧可靠性。

  • 抗振疲劳性能： 在振动试验台上模拟工况频率与振幅，进行高频次循环测试，考核卡圈在振动环境下是否会发生松弛、移位或断裂。

  • 高低温环境适应性： 置于高低温箱中，测试极端温度对卡圈夹紧力、弹性及材料性能的影响。

2. 各行业检测范围的具体要求

2.1 航空航天

• 要求极端严格。 尺寸公差通常要求IT6-IT7级。材料必须为航空级标准，100%进行无损探伤（荧光磁粉或渗透）。需进行严格的疲劳测试（如10^7次循环以上）、应力腐蚀测试，并需提供完整的材料溯源和热处理过程记录。涂层系统需满足特定耐腐蚀和耐介质要求。

2.2 汽车工业

• 要求高且批量大。 遵循IATF 16949质量管理体系。关键部位（如变速箱、发动机、转向系统）卡圈需全检或高频次SPC统计过程控制。重点检测硬度一致性、弹性性能及清洁度（无残留淬火油或微粒）。疲劳测试需模拟实际工况载荷谱。

2.3 精密仪器与医疗器械

• 强调尺寸超精密与生物兼容性。 尺寸公差可达微米级，表面粗糙度Ra值要求极低（如<0.4μm）。医用卡圈如用于植入设备，材料需符合ISO 10993生物兼容性标准（如特定牌号不锈钢或钛合金），并进行严格的清洗和灭菌验证。

2.4 通用机械与重工业

• 关注可靠性与耐久性。 尺寸检测侧重关键配合尺寸。力学性能（硬度、弹性）是核心。对于大型卡圈，需重点检查其淬火透性导致的硬度梯度。在矿山、船舶等腐蚀环境应用时，耐盐雾腐蚀性能是必检项。

3. 检测仪器的原理和应用

3.1 尺寸测量仪器

• 三坐标测量机： 基于精密机械结构和探针系统，通过空间点采集进行三维几何尺寸和形位公差的精确测量。适用于复杂轮廓、位置度等综合评定，测量不确定度可达微米级。

• 光学影像测量仪： 利用高分辨率CCD相机和数字图像处理技术，进行非接触式二维尺寸快速测量。特别适用于薄壁、易变形卡圈的平面尺寸和轮廓比对。

• 激光扫描仪/轮廓仪： 通过激光三角测量原理，高速获取物体表面三维点云数据，用于精确分析沟槽微观轮廓、表面粗糙度等。

3.2 材料力学性能仪器

• 万能材料试验机： 通过伺服电机或液压驱动对试样施加拉伸、压缩、弯曲等载荷，精确测量力-位移曲线，从而得到屈服强度、抗拉强度、弹性模量等参数。

• 硬度计：

  • 洛氏硬度计（HRC）： 通过测量金刚石压头在初始试验力和总试验力作用下的压痕深度差来表征硬度。操作快捷，适用于车间现场质量控制。

  • 维氏硬度计（HV）： 使用正四棱锥金刚石压头，测量压痕对角线长度。可测试小面积、薄层硬度及进行显微硬度分析。

3.3 无损检测及微观分析仪器

• 光谱分析仪（直读光谱/手持式XRF）： 利用物质受激辐射的特征光谱进行定性定量分析，用于快速、准确的金属材料牌号鉴定与成分控制。

• 磁粉探伤机： 对铁磁性材料磁化后，表面或近表面缺陷处会形成漏磁场吸附磁粉，从而显示缺陷。是检测卡圈表面裂纹的灵敏方法。

• 金相显微镜： 将制备好的样品在放大下观察其显微组织、晶粒度、夹杂物等，是分析材料热处理质量及失效原因的核心工具。

3.4 环境与功能测试设备

• 盐雾试验箱： 模拟海洋大气环境的加速腐蚀设备，通过喷洒氯化钠溶液雾化气，评估卡圈表面处理层的耐腐蚀性能。

• 振动试验台： 通过电磁或液压驱动产生可控频率与振幅的振动，用于考核卡圈在模拟运输或使用环境下的抗振疲劳可靠性。

• 高低温试验箱： 提供可控的温度环境（如-70℃至+150℃），测试温度交变对卡圈性能的影响。
