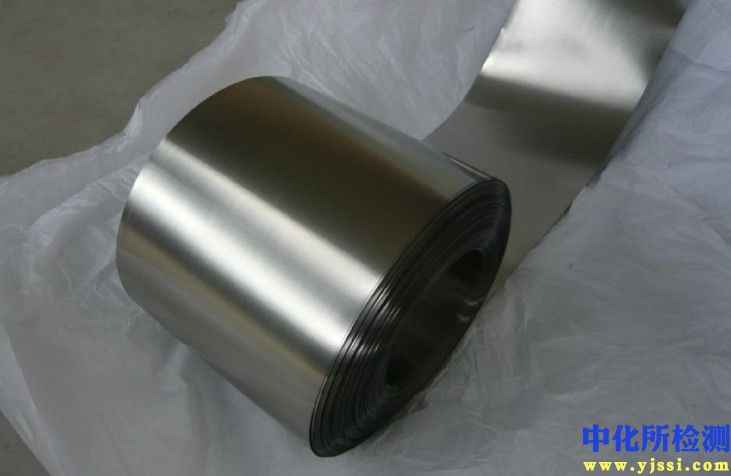

箔材检测技术内容

一、 检测项目分类及技术要点

箔材检测项目主要围绕其几何尺寸、表面质量、力学性能、物理性能和内部缺陷展开。

1. 几何尺寸检测

• 厚度： 核心指标。关键技术要点在于保证测量的高分辨率、高精度和非接触性，以避免损伤软质箔材。测量时需注意多点、连续扫描，以评估厚度均匀性。典型要求：对于10μm厚的锂电铜箔，精度需达到±0.1μm；对于6μm的包装铝箔，精度需达±0.2μm。

• 宽度与长度： 使用高精度光电或机器视觉系统进行在线测量，宽度精度通常要求±0.1mm。

• 板形（平直度）： 关键技术在于采用非接触式光学测距法（如激光三角法、光截法），沿宽度方向多点连续测量，通过数学模型计算带材的波浪度或翘曲高度，单位通常为I-Unit或波高（mm）。

2. 表面质量检测

• 表面缺陷： 包括针孔、划痕、凹陷、凸点、油污、氧化、斑点、起皱等。技术要点在于高速、全覆盖的在线检测。采用基于线阵或面阵CCD/CMOS相机的机器视觉系统，配合高均匀性的线性光源或频闪光源，通过图像处理算法（如阈值分割、纹理分析、深度学习）进行实时识别、分类和定位。对6.5μm锂电集流体箔材，需能稳定检出≥20μm的针孔缺陷。

• 表面粗糙度： 对后续涂覆、复合工艺至关重要。通常采用触针式轮廓仪（离线）或光学干涉仪（在线/离线）测量Ra、Rz等参数。如电池箔的Ra值通常控制在0.2-0.6μm。

3. 力学与物理性能检测

• 力学性能： 包括抗拉强度、屈服强度、断后伸长率、硬度等。技术要点为制备符合标准的微拉伸试样（如ASTM E345），使用精密电子万能试验机在可控环境下测试。对于超薄箔材，夹具设计、试样对中和应变测量是保证数据准确的关键。

• 物理性能：

  • 导电/电阻率： 采用四探针法测量，避免接触电阻影响。对于铜箔、铝箔是关键指标。

  • 针孔度（孔隙率）： 对于包装、电容箔，采用电解染色法或在线针孔检测系统（基于电火花或光电原理）。

  • 表面润湿张力： 对于后续需要印刷或复合的箔材（如包装箔），使用达因笔或动态接触角测量仪评估。

4. 内部结构与缺陷检测

• 晶粒度与织构： 使用金相显微镜（离线）或X射线衍射仪（XRD）分析，影响箔材的深冲性能和各向异性。

• 分层与夹杂： 采用超声波探伤（UT）或高分辨率工业CT进行检测，尤其在复合箔材或高端电子箔中应用。

二、 各行业检测范围的具体要求

不同应用领域的箔材，其性能侧重点和检测标准差异显著。

1. 锂离子电池集流体箔

• 要求： 极致均匀的厚度、极低的缺陷率、特定的粗糙度和力学性能。

• 具体要求：

  • 铜箔： 厚度范围4.5-12μm。抗拉强度≥300MPa（以6μm为例），伸长率≥5%。表面需无划痕、褶皱，针孔数量要求极为严格（如≤1个/㎡），毛面粗糙度Ra 0.2-0.5μm以增强粘结性。

  • 铝箔： 厚度范围10-20μm。抗拉强度≥150MPa，伸长率≥3%。要求极高的金属纯度（≥99.9%），洁净度要求高，无油污、无氧化斑点。

2. 电子元器件用箔（PCB铜箔、电极箔）

• 要求： 高导电性、优异的表面质量、特定轮廓和耐热性。

• 具体要求：

  • PCB电解铜箔： 遵循IPC-4562标准。除厚度公差外，重点检测单位面积质量（g/㎡）、抗剥离强度（与基板结合力，≥1.0N/mm）、抗高温氧化性（如288℃耐热实验）。表面轮廓（低轮廓、超低轮廓）对高频信号传输至关重要。

  • 电极箔（铝电解电容器）： 重点检测比容（CV值）、蚀坑形貌（SEM分析）、化学纯度以及隧道孔洞的均匀性。

3. 食品与药品包装用箔（铝箔、复合箔）

• 要求： 高阻隔性、安全性、良好的成型和密封性能。

• 具体要求：

  • 厚度均匀性： 保证阻隔性和机械强度。7μm厚的铝箔厚度偏差需≤±4%。

  • 针孔控制： 在昏暗灯光下检测，6-7μm铝箔针孔直径需≤0.1mm，针孔数量≤50个/㎡。

  • 表面润湿张力： 通常要求≥32达因/cm，以确保印刷油墨或复合胶粘剂的附着力。

  • 卫生与安全： 需检测重金属溶出量、残留油污、微生物等，符合FDA、GB 4806等标准。

4. 工业与建筑用箔（散热箔、隔热箔、装饰箔）

• 要求： 特定的光学性能、热学性能、耐候性和力学强度。

• 具体要求：

  • 反射率/发射率： 使用分光光度计测量，是散热和隔热性能的核心指标。

  • 耐腐蚀性： 进行盐雾试验，评估涂层或基材的耐腐蚀能力。

  • 涂层附着力： 采用划格法或百格法测试。

三、 检测仪器的原理和应用

1. 在线厚度测量系统

• 原理：

  • 射线式（X射线/β射线）： 基于射线穿透物质时的衰减规律（朗伯-比尔定律），通过测量透射射线强度反算面密度或厚度。X射线适用于铜、铝等金属；β射线（如Kr-85源）对原子序数不敏感，更适用于镀层或涂层测量。

  • 接触式电感/电容测头： 用于离线或低速在线检测，精度高，但存在磨损和划伤风险。

• 应用： 是箔材轧制和分切生产线的核心设备，实现实时厚度闭环控制（AGC），保证纵向和横向厚差。

2. 在线表面缺陷检测系统

• 原理： 由高分辨率线阵相机、高亮度线性光源（LED）、高速图像处理器和缺陷分类软件组成。通过相机连续扫描运动中的箔材表面，采集的图像经处理与预设的“标准模板”对比，识别异常并分类。

• 应用： 部署在生产线关键工位（如轧后、分切前），100%全幅面检测，实时报警并生成质量报表，是提升产品等级和追溯质量问题的关键工具。

3. 电子万能试验机

• 原理： 通过伺服电机驱动滚珠丝杠，对试样施加精确的拉伸、压缩或弯曲载荷，利用高精度负荷传感器和引伸计（接触式或非接触式视频引伸计）同步测量力与变形，自动计算力学性能参数。

• 应用： 实验室核心设备，用于定期抽检箔材的屈服强度、抗拉强度、延伸率等关键力学指标，评价材料批次一致性。

4. 四探针电阻率测试仪

• 原理： 采用四根等间距排布的探针与样品接触，外侧两根探针通入恒定小电流，内侧两根探针测量电压降，根据公式计算电阻率。此方法有效消除了探针接触电阻和引线电阻的影响。

• 应用： 用于测量金属箔材（特别是铜箔、铝箔）的电阻率或方阻，是评价其导电性能的直接手段。

5. 激光扫描板形仪

• 原理： 采用多束激光（或一束激光高速扫描）照射带材表面，通过CCD传感器接收反射光点，根据三角测量法计算各测量点的绝对高度，经模型处理得到带材的平直度分布图。

• 应用： 安装在轧机出口或张力矫直机后，为板形自动控制（AFC）系统提供反馈信号，是生产高品质箔材的必要设备。

6. 扫描电子显微镜（SEM）与能谱仪（EDS）

• 原理： SEM利用高能电子束扫描样品表面，通过检测二次电子、背散射电子等信号成像；EDS对样品激发的特征X射线进行成分分析。

• 应用： 用于深度分析缺陷（如夹杂物、异常晶粒）的微观形貌和化学成分，是失效分析和工艺改进的重要工具。
