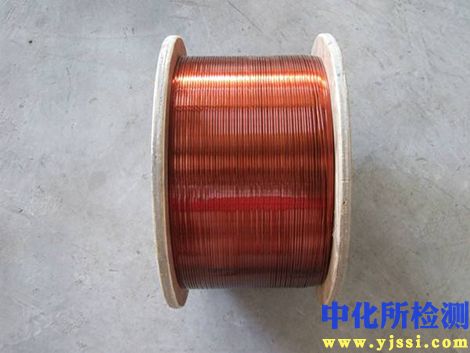

漆包线检测技术报告

一、 检测项目分类及技术要点

漆包线的性能检测可系统性地分为以下五大类，每类包含若干关键检测项目，其技术要点分述如下：

1. 尺寸与结构性能

• 导体直径/尺寸： 使用高精度千分尺或激光测径仪，在垂直于轴线的同一截面两个相互垂直的方向多次测量取平均值。技术要点在于消除绝缘漆膜压缩误差，并确保取样代表性。

• 漆膜厚度（包括最小、最大及平均厚度）： 通常通过测量“漆包线外径”与“裸导体直径”的差值计算。需使用分辨率不低于0.001mm的测量设备。技术要点在于精确界定漆膜边界，避免测量力导致漆膜形变。

• 导体不圆度： 评估导体横截面的几何偏差，计算公式为（最大直径 - 最小直径）/ 标称直径。此项目对高频应用及微型化线圈至关重要。

2. 机械性能

• 伸长率： 将规定长度的试样在专用拉力机上拉断，记录断裂时的伸长百分比。反映导体材料的延展性，直接影响绕线工艺中的可加工性。

• 柔韧性和附着性： 包括急拉断、剥离扭绞、圆棒卷绕、拉伸卷绕等试验。技术核心在于评估漆膜在导体经受弯曲、拉伸等形变时，是否开裂（用高压针孔检测仪验证）或从导体上脱落。

• 耐刮擦性能： 使用耐刮试验机，以规定直径的钢针、一定载荷和速度划过漆膜表面，直至导体暴露时所需的刮擦次数或最小载荷。这是评估漆膜机械强度和耐磨性的关键指标。

3. 电性能

• 导体直流电阻： 采用双臂电桥或高精度微欧计，在标准温度（如20℃）下测量单位长度电阻值。技术要点是精确控制测量温度和消除接触电阻。

• 漆膜连续性（针孔检测）： 将试样通过一个或多个盐水（或电解液）槽，在导体与电解液间施加直流电压（如12V、60V、200V等不同等级）。针孔或薄弱点会导致电流激增并计数。电压等级对应检测灵敏度，是保证绝缘可靠性的基础性试验。

• 介质损耗因数（tanδ）与电容： 使用精密LCR电桥或阻抗分析仪，在特定频率（如1kHz）和温度下测量。此项目对高频电机、电感和通信变压器尤为重要，反映绝缘材料的极化损耗。

• 击穿电压： 包括静态击穿电压（试样浸入变压器油中对电极施加工频交流电压直至击穿）和动态刮擦击穿电压（在刮擦的同时升压）。直接表征漆膜绝缘介电强度。

4. 热性能

• 热冲击： 试样在规定温度（如对应耐热等级）的烘箱中保持规定时间后，迅速在标准圆棒上卷绕，检查漆膜是否开裂。评估漆膜抗急剧温变能力。

• 软化击穿： 试样在烘箱中加热至规定温度，同时施加一定张力使其与一根抛光瓷棒接触，测量从开始到因漆膜软化而击穿的时间。直接评价漆膜的热粘性。

• 热老化寿命： 长期试验，将试样在多个高于额定温度的条件下老化，定期检测击穿电压等性能直至失效，用以推导漆膜材料的温度指数和热寿命图。

5. 化学与兼容性性能

• 耐溶剂性（如耐冷冻剂、耐变压器油）： 将试样浸泡于特定溶剂（如R134a、变压器油）中规定时间和温度后，检测其附着性、耐刮性或击穿电压的变化率。

• 耐水解性： 在高温高湿环境下测试，评估特定漆膜（如聚酯亚胺）抗水解降解的能力。

• 焊锡性能： 测量在规定温度的锡池中，漆膜被除去所需的时间或特定时间后的残余附着量。影响绕线后的可焊接性。

二、 各行业检测范围的具体要求

不同应用领域因其工况条件差异，对漆包线的检测项目及标准有显著的侧重点。

1. 新能源驱动电机与工业电机行业

• 核心要求： 高耐热、高频、高功率密度、耐冷媒、耐电晕、高机械强度。

• 检测侧重：

  • 电性能： 高频下的介质损耗（tanδ）和局部放电起始电压（PDIV）为必检项目。

  • 热性能： 要求严格的热冲击、软化击穿测试，耐热等级普遍要求H级（180℃）及以上，并需进行热老化寿命评估。

  • 化学性能： 用于电动汽车空调压缩机的线材需进行耐特定冷冻剂（如R1234yf）测试。

  • 机械性能： 耐刮擦性要求极高，以承受自动绕线嵌线的高应力。

2. 消费电子及微型变压器行业

• 核心要求： 超细线径、高一致性、优良的可焊性、良好的绕线工艺性。

• 检测侧重：

  • 尺寸与结构： 对导体直径、漆膜厚度及均匀性的控制极为严格，不圆度要求高。常需统计过程控制（SPC）数据。

  • 机械性能： 侧重柔韧性（如0.5mm以下细线的精细卷绕测试） 和附着性。

  • 电性能： 针孔检测使用较低电压（如12V）以确保极高绝缘可靠性。

  • 化学性能： 焊锡性能（如400℃, 2秒内去除） 是关键必检项。

3. 电力变压器与电抗器行业

• 核心要求： 高介电强度、长期热稳定性、耐油、抗老化。

• 检测侧重：

  • 电性能： 击穿电压（特别是静态击穿）和介质损耗是核心指标。

  • 热性能： 依据绝缘系统的要求进行热冲击和长期热老化寿命测试。

  • 化学性能： 耐变压器油兼容性测试至关重要，需检测浸泡前后性能变化。

4. 特种应用（如航空航天、军工、高温传感器）

• 核心要求： 极端环境下的可靠性，包括超高温、耐辐射、耐化学腐蚀。

• 检测侧重：

  • 在通用检测项目基础上，增加特种环境模拟测试，如高温长期寿命试验（>200℃）、温度循环、耐特种化学品等。

  • 所有检测数据的统计重现性和一致性要求极高。

三、 检测仪器的原理和应用

1. 尺寸测量类

• 激光扫描测径仪： 原理为激光束旋转扫描，被试样遮挡的时间转换为直径值。应用： 在线连续、非接触测量外径，精度可达±0.1μm，用于生产线实时监控。

• 数字式微米千分尺： 机械接触式测量，通过精密螺纹将位移量转换为电信号。应用： 实验室高精度测量导体直径和漆包线外径，需遵循标准测量力规范。

2. 机械性能类

• 耐刮试验机： 通过精密伺服机构控制刮针以恒定速度和载荷划过漆膜表面，并通过实时电路监测导体是否暴露。应用： 精确测定漆膜的耐刮强度（最小破坏载荷或刮破次数）。

• 伸长率试验机： 恒速拉伸试样，通过编码器或引伸计测量标距段的位移变化直至断裂。应用： 测定导体的断裂伸长率，评估材料塑性。

3. 电性能类

• 高压针孔检测仪： 原理如前述，试样通过电解液，导体接电源一极，电解液接另一极，电压可调。检测到超过阈值的电流脉冲即计为一个缺陷。应用： 按不同电压等级检测漆膜针孔、裂缝等不连续缺陷。

• 介质损耗及电容测试仪（LCR/阻抗分析仪）： 基于自动平衡电桥原理，施加测试信号，精确测量试样（通常平行绕制成线圈）的等效串联/并联电容（C）和损耗电阻（R），计算得到损耗因数tanδ。应用： 评估绝缘材料在高频下的极化损耗和介电性能。

• 击穿电压测试仪： 包含可调高压交流/直流电源、电极系统及击穿检测电路。电压以恒定速率上升，当检测到超过设定阈值的击穿电流时，记录瞬时电压值。应用： 静态法（油中）测介电强度，动态法测漆膜的综合机械-电气性能。

4. 热性能类

• 热冲击试验箱： 提供可控的高温环境，内置可进行卷绕操作的装置或可在取出后快速进行卷绕。应用： 模拟绕线后浸漆烘干等工艺过程中的热应力，评估漆膜抗热开裂能力。

• 软化击穿试验仪： 将试样置于可控温的加热炉内，对其施加恒定张力使其与热瓷棒接触，同时施加电压，计时至击穿。应用： 直接量化漆膜在高温下的热粘性和机械强度保持率。
