马口铁检测技术报告

1. 检测项目分类及技术要点

马口铁的检测通常围绕其基板、镀锡层、表面性能和成型加工性能展开，主要分为以下几大类：

1.1 尺寸与外观检测

• 技术要点：

  • 尺寸：精确测量厚度（基板厚度与镀层厚度之和）、宽度、长度及对角线差。厚度均匀性是关键指标，直接影响后续加工与涂层均匀性。

  • 外观：在标准光源箱（如D65）下进行目视或机器视觉检测。重点检查表面缺陷，如：辊痕、划伤、锈点、溶剂斑、露铁（钢基暴露）、锡堆、毛刺、翘曲等。评价标准通常依据相关国家标准（如GB/T 2520）或行业协议中的缺陷分类与允许极限。

1.2 镀锡层检测

• 技术要点：

  • 镀锡量（镀层重量）：采用X射线荧光光谱法（XRF） 或库仑法进行非破坏性测量。单位通常为g/m²或mg/ft²（等厚镀锡或差厚镀锡需分别标注两面数据）。这是衡量耐腐蚀性与焊接性能的核心参数。

  • 镀层厚度：与镀锡量直接相关，可通过XRF或库仑法结果换算。差厚镀锡（两面镀锡量不同）需明确标识。

  • 合金-锡偶合试验（ATC值）：定量测定铁-锡合金层的厚度。采用电化学阳极溶解法，在特定电解液中溶解游离锡层，通过电位突跃判定终点。ATC值（单位µg/cm² Sn）反映合金层连续性与致密性，直接影响涂饰附着力和耐硫性。

  • 锡层晶粒度：通过显微镜观察法评价锡层结晶的形态与大小。采用特定的化学或电化学试剂显露晶界，在100倍显微镜下对照标准图评级。晶粒度影响外观光泽和润滑性。

1.3 机械性能检测

• 技术要点：

  • 硬度：通常采用洛氏硬度（HR30Tm） 或表面洛氏硬度（HR15Tm） 测试。反映材料的抗变形能力，是选择开罐难度和抗压强度的重要依据。

  • 塑性应变比（r值）与应变硬化指数（n值）：通过单轴拉伸试验获得。r值反映板材抵抗厚度减薄的能力（深冲性能），n值反映材料均匀变形、抵抗颈缩的能力。这两项是评估材料深冲、胀形等复杂成型性能的关键指标。

  • 杯突值（埃里克森值）：采用埃里克森杯突试验机，测定板材在冲压成型时承受双拉应力的能力，是评估胀形性能的常规简易方法。

1.4 化学性能与耐腐蚀性检测

• 技术要点：

  • 钢基化学成分：采用火花直读光谱仪（OES） 或电感耦合等离子体发射光谱仪（ICP-OES） 分析碳、锰、磷、硫等元素含量，影响基板强度、韧性和耐蚀性。

  • 表面铬酸盐钝化膜：

    • 铬含量：采用比色法或XRF法测定钝化膜中金属铬（Cr）和三价铬（Cr³⁺）的含量（单位mg/m²）。其中金属铬含量是决定耐蚀性和涂膜附着力的关键。

    • 点滴试验：定性评价钝化膜完整性，通过特定化学溶液在表面停留至出现变色或锈蚀的时间来判定。

  • 酸浸时滞值（ISV）：衡量钢基纯净度（特别是间隙原子碳、氮含量）的指标。通过电化学溶解法测量，低ISV值表明钢基纯净度高，抗时效、抗二次冷轧脆裂及耐食品腐蚀性能好。

  • 孔隙度试验：通过铁氰化钾-亚铁氰化钾溶液检测镀层不连续处（孔隙），评估镀层对钢基的保护完整性。

1.5 涂料附着力与光学性能

• 技术要点：

  • 涂膜附着力：对涂饰马口铁，采用划格法（百格法）、冲击试验后胶带剥离或烘烤后水煮试验进行评估。

  • 光泽度：使用光泽度计在60°角下测量，评价表面光反射能力。

  • 颜色：使用色差仪测量L, a, b*值，并与标准板对比ΔE值，控制外观一致性。

2. 各行业检测范围的具体要求

不同终端用途对马口铁的性能要求侧重点差异显著。

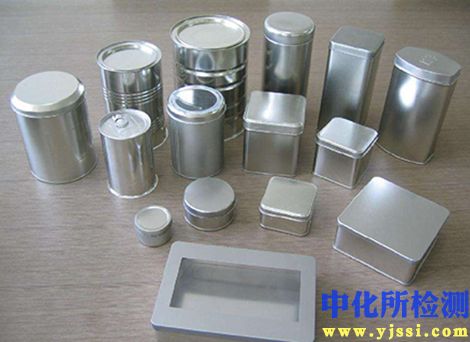

2.1 食品与饮料罐行业

• 通用要求：极高的耐腐蚀性、无毒安全、良好的焊接或粘接性能。

• 具体重点：

  • 二片罐（DI罐）：极端注重机械性能。要求高r值（通常>1.8）、高n值、低ISV（通常<10秒）以保障超深冲（变薄拉伸）过程的成功率和罐体强度。镀锡量要求适中。

  • 三片罐（焊接罐、粘接罐）：焊接罐要求镀锡板具备优良的导电性和焊接性，镀锡层和合金层结构需均匀。对耐硫性要求高（如肉类罐头），需控制合金层质量。粘接罐则更关注表面清洁度和钝化膜特性以保障粘接强度。

  • 腐蚀性内容物：对于酸性（如水果）、高硫（如肉类）或高色素内容物，需指定更高的镀锡量、更致密的合金层和特定类型的钝化膜。

2.2 通用包装（化工罐、油漆罐、杂罐等）

• 重点：综合性能平衡。强调涂饰性和耐化学性。要求钝化膜类型（如高铬型）与内涂涂料有优异的相容性和附着力。机械性能根据罐型复杂程度（深冲、旋压等）提出相应要求。

2.3 瓶盖及皇冠盖行业

• 重点：卓越的成型性和密封性。要求材料具有高硬度（保证开启扭矩和刚性）和良好的延展性（保证卷边密封和螺纹成型无裂纹）。对厚度均匀性要求极高。

2.4 电子及电器行业

• 重点：优异的焊接性能和表面质量。用于电容器外壳、屏蔽罩等时，要求镀锡层纯净、均匀，表面无瑕疵，以保证良好的可焊性和电磁屏蔽效果。

2.5 冲压制品行业

• 重点：外观质量和成型性能。用于玩具、礼品盒等，对表面光泽度、色差、印刷性能要求严格，同时需满足特定冲压变形要求。

3. 检测仪器的原理和应用

3.1 X射线荧光光谱仪（XRF）

• 原理：高能X射线照射样品，激发镀层元素（Sn, Cr等）内层电子，产生特征X射线荧光，通过分析荧光波长和强度进行定性定量分析。

• 应用：快速、无损测量镀锡量、镀铬量、钝化膜中铬含量。是生产线和实验室主要的镀层测厚手段。

3.2 库仑测厚仪

• 原理：基于法拉第电解定律。在特定电解液中，将镀层作为阳极进行恒电流溶解，根据溶解完毕所需的电量（时间）计算镀层质量或厚度。

• 应用：主要用于精确测量镀锡量，尤其可作为实验室仲裁方法。需破坏样品（测试区域镀层被溶解）。

3.3 电化学分析系统（用于ATC、ISV测试）

• 原理：

  • ATC测试：利用锡和合金锡在不同电位下的电化学溶解特性，通过控制电位或电流，分步溶解并计算各层质量。

  • ISV测试：在特定酸性介质中，测量钢基开始剧烈溶解（大量析氢）的延迟时间，该时间与固溶的碳、氮原子含量负相关。

• 应用：精确测定铁-锡合金层厚度和评估钢基纯净度与抗时效性。

3.4 力学试验机

• 原理：对标准试样施加轴向拉伸力，通过力-位移传感器记录应力-应变曲线。

• 应用：测定屈服强度、抗拉强度、延伸率、r值、n值等关键力学参数。配备电子引伸计可精确测量塑性变形。

3.5 硬度计

• 原理：洛氏硬度计通过测量压头（金刚石圆锥或钢球）在预负荷和主负荷先后作用下压入试样的深度差来计算硬度值。

• 应用：快速测量马口铁表面硬度（HR30Tm或HR15T），监控材料加工硬化状态。

3.6 光学/电子显微镜

• 原理：利用光学或电子束成像，观察微观结构。

• 应用：评估锡层晶粒度、观察镀层/钝化膜形貌、分析缺陷微观成因等。

3.7 表面性能测试仪器

• 原理：

  • 光泽度计：测量特定角度（如60°）下镜面反射光通量与标准板反射光通量的比值。

  • 色差仪：模拟人眼对颜色的感知，通过测量物体反射光的光谱成分，计算色彩空间坐标值（如CIELAB）。

• 应用：量化评价马口铁表面的光泽度和颜色，用于质量控制和外观分级。
