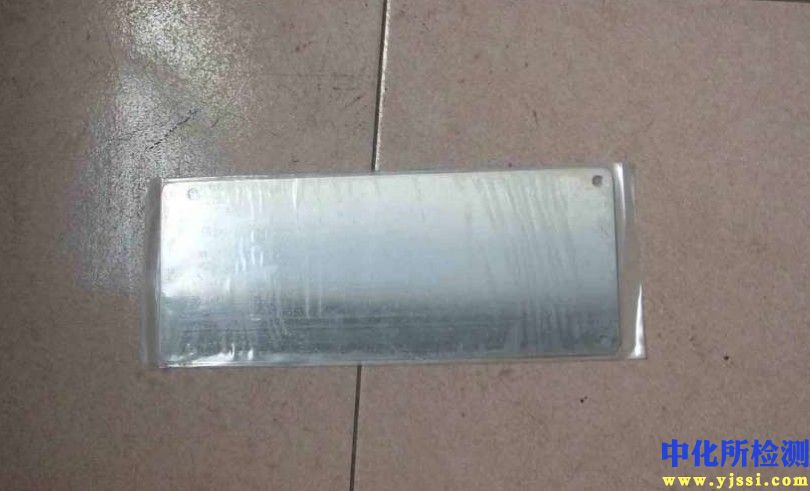

钢片测试详细技术内容

1. 检测项目分类及技术要点

钢片测试主要涵盖力学性能、化学成分、物理性能、微观结构及表面质量五大类。

• 1.1 力学性能测试

  • 硬度测试：

    • 技术要点： 根据钢片厚度与预期硬度选择合适的标尺（如洛氏HRB、HRC，维氏HV，布氏HB）。试样表面需平整、清洁、无氧化皮。测试点距边缘应大于压痕直径的2.5倍，点间距大于压痕直径的3倍。报告需注明标尺及硬度值。

  • 拉伸测试：

    • 技术要点： 依据标准（如ASTM A370、ISO 6892-1、GB/T 228.1）制备比例或非比例试样。关键测量指标包括：上屈服强度（ReH）、规定塑性延伸强度（Rp0.2）、抗拉强度（Rm）、断后伸长率（A）和断面收缩率（Z）。试验速率，特别是屈服阶段的应变速率控制，对结果有显著影响。

  • 杯突试验（Erichsen Test）：

    • 技术要点： 用于评估薄钢片的成型性。将试样夹紧于凹模与压边圈之间，用球形冲头匀速压入直至试样出现穿透性裂纹，测量此时的冲压深度（IE值）。润滑条件、夹紧力和冲头速度需严格标准化。

• 1.2 化学成分分析

  • 技术要点： 采用光谱分析（如直读光谱仪OES）进行快速全元素分析。对于碳、硫等关键元素，高频红外碳硫仪精度更高（可达0.1ppm）。取样需具有代表性，试样制备需避免污染和元素偏析。结果需对比相关材料标准（如ASTM A568、JIS G3141）的化学成分要求。

• 1.3 物理与微观结构测试

  • 金相分析：

    • 技术要点： 取样方向应包括横截面与纵截面。经镶嵌、研磨、抛光后，使用适当的侵蚀剂（如2-4%硝酸酒精溶液）显示组织。分析项目包括：晶粒度评级（如ASTM E112）、非金属夹杂物评级（如ASTM E45）、显微组织（铁素体、珠光体、马氏体、奥氏体等）构成及分布，以及脱碳层深度测量。

  • 厚度与涂层测试：

    • 技术要点： 基板厚度使用符合标准（如ASTM A657）的千分尺或激光测厚仪测量。镀锌层、镀锡层等涂层质量（单位面积质量，g/m²）可通过X射线荧光光谱法（XRF）无损测定，或采用溶解法（如ISO 1460）进行化学剥离后称重验证。

• 1.4 表面质量与缺陷检测

  • 技术要点： 包含目视检查、显微镜检查及非破坏性检测。评估表面光洁度、粗糙度（Ra，Rz）、是否存在锈蚀、轧痕、划伤、孔洞、夹杂、裂纹等缺陷。对于重要用途钢片，可采用涡流检测或超声波检测探查近表面及内部缺陷。

2. 各行业检测范围的具体要求

• 2.1 汽车制造业：

  • 重点： 高强度钢（HSS）、齐全高强度钢（AHSS）及超高强度钢（UHSS）的应用。

  • 具体要求： 除常规力学性能外，重点关注成型性参数（如n值-应变硬化指数、r值-塑性应变比）、弯曲性能、疲劳强度及抗碰撞性能。对镀锌板（GI，GA）的涂层附着力（如弯曲试验、杯突试验后无剥落）、耐腐蚀性（盐雾试验）有严格标准。金相组织分析是保证性能的关键。

• 2.2 电子电器与包装行业：

  • 重点： 镀锡板（马口铁）、镀铬板及电工钢片。

  • 具体要求： 镀锡板要求精确测量锡层厚度（0.4~2.8g/m²常用）、合金-锡耦合量，并进行孔隙度、酸浸时滞值等耐腐蚀性测试。电工钢片（硅钢片）核心检测指标为铁损（W/kg）和磁感应强度（B5000，B8000），需使用爱泼斯坦方圈或单片测试仪在特定频率（如50/60Hz，400Hz）和磁极化强度下测量。表面绝缘电阻也是必检项。

• 2.3 建筑与结构行业：

  • 重点： 结构用热轧、冷轧钢片及镀层板。

  • 具体要求： 强调屈服强度、抗拉强度、伸长率等力学性能必须符合建筑规范（如AISC，EN 1993）。对于厚钢片，可能要求进行冲击试验（夏比V型缺口）以评估低温韧性。防火涂层的附着力和耐久性测试也属常见要求。

• 2.4 精密制造与工具行业：

  • 重点： 工具钢、弹簧钢及不锈钢薄片。

  • 具体要求： 工具钢需严格检测淬透性、硬度均匀性、耐磨性及尺寸稳定性。弹簧钢重点关注弹性极限、疲劳寿命测试。所有钢种需进行高精度尺寸公差（厚度、平行度、平整度）和微观洁净度（非金属夹杂物控制）检测。

3. 检测仪器的原理和应用

• 3.1 万能材料试验机

  • 原理： 通过伺服电机或液压系统对试样施加精确控制的轴向拉力或压力，结合高精度力传感器和延伸计，实时同步测量载荷与变形。

  • 应用： 执行拉伸、压缩、弯曲、剪切等力学试验，获取完整的应力-应变曲线及各项强度与塑性指标。

• 3.2 硬度计

  • 原理：

    • 洛氏硬度计： 通过测量压头（金刚石圆锥或钢球）在初始试验力与总试验力先后作用下的压痕深度差来换算硬度。

    • 维氏/显微硬度计： 使用正四棱锥金刚石压头，在特定试验力下保持一段时间后，通过光学系统测量压痕对角线长度，计算硬度值。适用于薄层、微小区域及梯度硬度测量。

  • 应用： 快速、局部评估材料抗塑性变形能力，常用于来料检验、热处理效果评估及成品质量控制。

• 3.3 直读光谱仪（OES）

  • 原理： 试样作为电极，在火花或电弧激发下产生特征光谱，经光栅分光后，由光电倍增管或CCD探测器检测各元素特征谱线的强度，通过校准曲线定量分析元素含量。

  • 应用： 用于炉前快速分析和成品化学成分验证，可在数十秒内同时分析钢中C、Si、Mn、P、S、Cr、Ni、Mo等二十余种元素。

• 3.4 金相显微镜及图像分析系统

  • 原理： 利用光学放大系统观察经制备的试样表面微观组织。数码相机采集图像，配合专业软件进行定量分析。

  • 应用： 观测、记录和分析材料的晶粒度、相组成、夹杂物、析出相、缺陷（裂纹、脱碳）等，是连接材料工艺、组织与性能的核心工具。

• 3.5 杯突试验机

  • 原理： 模拟板材在双轴拉伸应力下的成型过程，通过刚性冲头向被夹紧的试样匀速施压直至开裂。

  • 应用： 定量评估薄板（通常厚度≤3mm）的冲压成型性能，IE值是关键工艺参数。

• 3.6 磁性测量仪（爱泼斯坦方圈/单片测试仪）

  • 原理： 基于电磁感应定律。爱泼斯坦方圈将条片试样组成闭合磁路，通过初级线圈励磁，次级线圈测量感应电压，计算磁滞回线、铁损和磁导率。单片测试仪采用双C型磁轭直接夹持单片试样进行测量。

  • 应用： 专门用于电工钢片（硅钢）的磁性能（铁损、磁感应强度）准确测量，是评价其能效等级的核心设备。

• 3.7 X射线荧光光谱仪（XRF）

  • 原理： 利用X射线激发样品中原子产生二次X射线荧光，通过分析荧光的能量（能量色散型）或波长（波长色散型）进行元素定性与定量分析。

  • 应用： 无损、快速测量钢片表面镀层（Zn， Sn， Cr， Al等）的厚度/单位面积质量，以及涂层中的元素组成。
