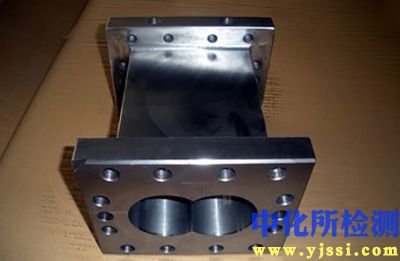

筒体检测技术内容

筒体作为压力容器、储罐、工业管道等承压设备及结构的关键部件，其完整性直接关系到设备的安全运行、使用寿命及环境保护。筒体检测是一系列旨在评估筒体结构完整性、材料状态及潜在缺陷的无损检测（NDT）与有损检测技术的综合应用。

1. 检测项目分类及技术要点

筒体检测项目可分为几何尺寸与形位检测、表面与近表面缺陷检测、内部缺陷检测、材料特性检测、腐蚀与厚度检测、泄漏检测及耐压试验等。

1.1 几何尺寸与形位检测

• 技术要点：使用高精度量具和光学、三维扫描仪器，测量筒体的内/外直径、圆度、直线度、筒体纵/环焊缝对口错边量、棱角度、不直度等。重点监测在制造安装阶段及服役后可能发生的椭圆度畸变和局部屈曲。

• 关键数据：通常要求椭圆度（同一截面上最大与最小直径之差）不超过公称直径的1%，且不大于25mm（具体遵循GB/T 150或ASME BPVC等标准）。

1.2 表面与近表面缺陷检测

• 磁粉检测（MT）

  • 原理：对铁磁性材料筒体磁化后，表面或近表面缺陷处磁力线发生畸变形成漏磁场，吸附磁粉形成指示。

  • 技术要点：适用于焊缝、热影响区、开口接管处及高应力区域。需根据工件形状选择轴向、周向或复合磁化法。检测灵敏度高，可发现微米级裂纹。

• 渗透检测（PT）

  • 原理：利用毛细作用，将渗透液吸入表面开口缺陷，经显像后显示痕迹。

  • 技术要点：适用于所有非多孔性金属及非金属材料。对点状缺陷（气孔）和线状缺陷（裂纹）尤其敏感。清洁度要求极高，环境影响大。

1.3 内部缺陷检测

• 射线检测（RT）

  • 原理：利用X或γ射线穿透工件，因缺陷部位与基体对射线衰减不同，在胶片或数字探测器上形成差异影像。

  • 技术要点：主要用于对接焊缝的内部体积型缺陷（气孔、夹渣）和面状缺陷（未焊透、未熔合）检测。需确定最佳透照布置（单壁透照、双壁单影等）、能量、焦距。数字化RT（DR/CR）效率更高。

  • 标准：通常按NB/T 47013.2或ISO 17636评定，缺陷等级分为I-IV级。

• 超声检测（UT）

  • 原理：利用超声波在材料中传播遇到缺陷发生反射、折射的特性进行检测。

  • 技术要点：

    • 脉冲反射法（A超）：用于测厚、母材分层检测及焊缝检测。使用斜探头检测焊缝中裂纹、未熔合等取向性缺陷灵敏度高。

    • 相控阵超声检测（PAUT）：使用多晶片阵列探头，通过电子控制声束偏转和聚焦，实现复杂区域（如接管角焊缝）的高速、多角度扫描，并生成直观的C/B/D扫描图像。

    • 衍射时差法超声检测（TOFD）：利用缺陷端点的衍射波进行检测和定量，对缺陷高度测量精度可达±1mm，常用于焊缝的缺陷高度精确测量和监测。

1.4 材料特性与腐蚀状态检测

• 超声波测厚

  • 原理：测量超声波脉冲在工件内往返传播时间，根据声速计算厚度。

  • 技术要点：是监测筒体服役过程中均匀腐蚀、冲蚀减薄的主要手段。需在检测前对材料声速进行校准。对于严重腐蚀表面，需使用低频探头或耦合剂保证信号穿透。

• 涡流检测（ET）

  • 原理：利用交变磁场在导电材料中感生涡流，缺陷会干扰涡流分布，通过检测线圈阻抗变化识别缺陷。

  • 技术要点：适用于导电材料筒体的表面及近表面裂纹、腐蚀检测，特别是换热器管束。可非接触、高速扫描。多频涡流和远场涡流（RFT）能用于铁磁性管材检测。

• 硬度测试与金相分析

  • 技术要点：属有损或微损检测。硬度测试（布氏、里氏）用于评估焊接接头的热处理效果、材料强度及劣化（如氢损伤、应变时效）。金相分析通过取样观察微观组织，判断材料劣化（如石墨化、σ相脆化）、裂纹性质及脱碳层深度。

1.5 泄漏检测与耐压试验

• 泄漏检测：使用氦质谱检漏仪（高灵敏度，可达10^-12 Pa·m³/s）或气泡法，对高压、真空或储存有害介质筒体的密封性进行验证。

• 耐压试验：包括液压试验（常用）和气压试验（危险性高，限制使用）。通过施加不低于设计压力一定倍数（如1.25-1.5倍）的试验压力，考核筒体的整体强度和密封性。需同步进行应力应变监测。

2. 各行业检测范围的具体要求

2.1 压力容器与锅炉行业

• 制造阶段：100%射线或超声检测对接焊缝（依据接头系数、材料、厚度确定）。所有表面进行MT/PT。整体液压试验。对低温容器、反应容器等有更高检测比例和合格等级要求。

• 在役定期检验：按《固定式压力容器安全技术监察规程》等，检验周期通常为3-6年。包括宏观检查、测厚（定点、网格布点）、表面检测、超声检测（针对内部缺陷可能扩展部位）、安全附件检查及耐压试验。对湿H₂S环境、循环载荷容器需重点检测应力腐蚀裂纹和疲劳裂纹。

2.2 石油化工与长输管道

• 储罐（立式圆筒形）：底板是腐蚀检测重点，使用自动爬行器进行大面积漏磁扫描（MFL）或超声C扫描。罐壁板采用声发射在线监测定位活性缺陷区域，再辅以手动UT/MT进行精确复验。焊缝检测广泛使用PAUT提高效率。

• 工业管道：根据GC类级别确定检测比例。高温临氢管道需定期进行高温测厚和材质劣化检查。集输管道内检测采用智能爬行器（PIG），集成漏磁、超声波及几何变形检测单元，一次性完成数百公里管道的腐蚀、缺陷和变形检测。

2.3 电力行业（电站锅炉）

• 锅筒（汽包）：定期检验重点包括下降管座角焊缝的UT/PAUT检测（疲劳裂纹）、筒体纵环焊缝的RT/UT复验、内部预埋件焊缝的MT检查。对给水入口、加药管附近的内壁腐蚀、冲蚀进行重点测厚。

• 高温高压蒸汽管道：除常规检测外，需进行蠕变损伤测量（使用复膜金相或超声蠕变测量技术）和硬度普查以评估材料老化状态。

2.4 制药与食品行业

• 洁净/卫生级筒体：对316L等不锈钢材质，表面粗糙度（Ra值）和钝化膜完整性是关键。大量使用内窥镜进行视觉检查。焊缝要求光滑无凹陷，广泛使用PT检测表面开口缺陷，并对焊缝进行电解抛光处理。

3. 检测仪器的原理和应用

3.1 高级超声检测设备

• 相控阵超声仪器（PAUT）：通过软件控制阵列探头各晶片的发射延迟时间，实现声束的电子偏转、聚焦和扫描。应用：复杂几何形状焊缝（如马鞍形焊缝）的全覆盖检测；缺陷的精确定位、定量和成像；代替多角度传统超声检测，大幅提升效率。

• TOFD仪器：使用一对宽声束探头（一发一收），基于衍射波传播时差成像。应用：焊缝的快速扫查和缺陷高度精确测量，尤其适用于厚壁筒体。通常与PAUT联用，相互验证。

3.2 射线检测数字化设备

• 计算机射线照相（CR）：使用成像板（IP板）代替胶片，经激光扫描读取数字图像。应用：灵敏度接近胶片，动态范围宽，无需化学处理，适用于野外工地。

• 数字射线成像（DR）：使用平板探测器（FPD）直接转换为数字信号。应用：可实现实时成像，检测效率极高，适用于在线、批量检测，如小直径管焊缝。

3.3 综合检测与监测系统

• 漏磁检测器（MFL）：对铁磁性筒体（如储罐底板）磁化至饱和，传感器阵列检测缺陷引起的漏磁通。应用：储罐底板、管道的大面积快速腐蚀扫描，可量化缺陷的深度和面积。

• 声发射（AE）检测系统：被动接收材料在受力时缺陷扩展释放的应力波信号，进行定位和活性评估。应用：压力容器/储罐的整体在线安全监测和性能试验监控，能定位活性缺陷区域，为局部无损检测提供指导。

• 激光三维扫描仪：基于激光测距和三角测量原理，获取物体表面的三维点云数据。应用：筒体变形测量、腐蚀坑三维建模、逆向工程及安装尺寸验证，精度可达±0.05mm。
