共晶镓铟检测技术详述

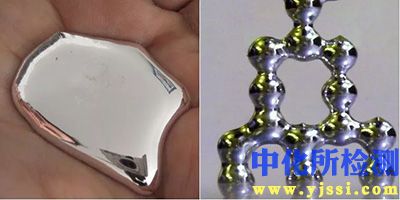

共晶镓铟（Eutectic Gallium-Indium，简称EGaIn，典型成分为Ga 75.5%， In 24.5%）是一种在室温下呈液态的金属合金，以其优异的导电性、导热性、流动性及低毒性在多个前沿领域得到应用。其性能高度依赖于成分、纯度、表面氧化层状态及微观形貌，因此系统性的检测至关重要。

1. 检测项目分类及技术要点

共晶镓铟的检测可归纳为四大类，每一类均有明确的技术参数与标准方法。

1.1 成分与纯度分析

• 关键技术要点：

  • 主成分定量：精确测定镓（Ga）和铟（In）的比例，确保其处于共晶点附近，以维持稳定的液相线温度（约15.7°C）。

  • 痕量杂质检测：重点监控铅（Pb）、镉（Cd）、汞（Hg）、铜（Cu）、锌（Zn）、铁（Fe）等杂质元素。这些杂质会显著影响合金的导电率、润湿性、氧化行为及长期稳定性，并对生物相容性应用构成风险。

  • 氧含量分析：评估合金内部的溶解氧，影响其流动性和后续加工性能。

• 方法与标准：

  • 电感耦合等离子体发射光谱法/质谱法（ICP-OES/ICP-MS）：是主量及痕量元素定量分析的首选方法，检测限可达ppb级。样品需采用酸消解法制备。

  • 原子吸收光谱法（AAS）：用于特定元素的定量分析，适用于常规质量控制。

  • 惰气熔融-红外/热导法（如氧氮分析仪）：用于精确测定氧、氮等气体杂质含量。

1.2 物理与化学性质表征

• 关键技术要点：

  • 粘度与表面张力：直接影响其作为导电墨水、液态金属导体的打印性能和图案保真度。粘度通常在~2.0 mPa·s（20°C），表面张力约~435 mN/m（在空气中因瞬时氧化而升高）。

  • 密度与电导率：密度约6.25 g/cm³，体积电导率约为3.4 × 10⁶ S/m，接近汞的35倍。需精确测量以评估其电性能。

  • 热学性质：包括比热容、热导率（约26 W/(m·K)）和热膨胀系数，对热界面材料和柔性热管理应用至关重要。

  • 氧化层表征：自然形成的表面氧化镓（Ga₂O₃）层厚度（通常0.5-3 nm）及其力学/电学性质（如破裂电位）是决定其界面接触电阻和图案化能力的关键。

• 方法与标准：

  • 旋转流变仪：测量粘度及非牛顿流体行为。

  • 悬滴法或最大气泡压力法：测量表面张力。

  • 四探针法或范德堡法：精确测量块体材料的电阻率/电导率。

  • 扫描开尔文探针力显微镜（SKPFM）与X射线光电子能谱（XPS）联用：SKPFM用于原位表征氧化层表面电位分布，XPS用于定量分析氧化层化学组成、厚度及元素化学态。

1.3 微观形貌与结构分析

• 关键技术要点：

  • 表面形貌与粗糙度：评估液态金属在基材上的铺展均匀性及界面接触质量。

  • 界面分析：研究EGaIn与基材（如PDMS、铜、织物）的界面结合、扩散及可能的金属间化合物形成。

  • 液滴尺寸分布：在乳液或复合材料中，液滴尺寸直接影响性能。

• 方法与标准：

  • 扫描电子显微镜/能量色散光谱（SEM/EDS）：需采用低电压模式及冷冻制样技术（如液氮冷冻）固定液态样品，观察形貌并进行微区成分分析。

  • 原子力显微镜（AFM）：在惰性气氛或液体池中，表征表面纳米级形貌和氧化层的力学性能（模量）。

  • 光学轮廓仪/白光干涉仪：非接触式测量表面三维形貌和粗糙度。

1.4 功能与可靠性测试

• 关键技术要点：

  • 循环稳定性：在拉伸、弯曲或扭曲条件下，监测导电回路电阻的变化率，评估其作为柔性导体的耐久性。

  • 电化学稳定性：评估在特定电解质中的腐蚀电位、腐蚀电流密度，用于可植入电极或储能领域。

  • 热循环稳定性：评估作为热界面材料经历多次热冲击后的性能衰减与界面剥离情况。

• 方法与标准：

  • 动态机械测试与电阻同步监测系统：在可编程的拉伸/弯曲平台上集成高精度数字万用表或LCR表进行原位测试。

  • 电化学工作站：进行动电位极化、电化学阻抗谱（EIS）测试。

  • 热阻测试仪：依据ASTM D5470等标准，测量热界面材料的热阻。

2. 各行业检测范围的具体要求

2.1 柔性电子与可穿戴设备

• 核心要求：高电导率保持率与机械可靠性。

• 具体检测项：

  • 可拉伸导体：在100%应变下，电阻变化率应低于200%（与具体设计有关）。需进行至少10,000次的循环疲劳测试。

  • 印刷电子：重点关注墨水粘度、剪切变稀行为及印刷后的线宽、边缘清晰度。固化/烧结后的线路方阻需低于100 mΩ/sq。

  • 传感器：需测试其响应灵敏度、线性度、迟滞及长期漂移。

2.2 热管理材料

• 核心要求：低热阻、高稳定性、低泵出效应。

• 具体检测项：

  • 热界面材料（TIM）：在50-100°C、0.1-2 MPa压力下，热阻值需低于0.05 K·cm²/W。需进行-40°C至125°C、1000次以上的热循环测试，热阻增长率应小于10%。

  • 液态金属冷却液：除热导率外，需严格检测与泵体、管道材料的相容性（腐蚀测试），并评估其流动性、沸点及工作温度范围。

2.3 生物医学工程

• 核心要求：优异的生物相容性与功能性。

• 具体检测项：

  • 生物电极/神经接口：必须依据ISO 10993系列标准进行细胞毒性、致敏性、刺激或皮内反应测试。杂质元素（尤其是重金属）含量需符合USP或ICH关于植入物杂质的限值规定。

  • 药物载体或栓塞剂：需详细表征液滴尺寸分布、ζ电位、在生理环境中的分散稳定性及可控降解性。

  • 可植入器件：需进行长期的体内外电化学腐蚀测试和生物安全性评价。

2.4 齐全制造与智能材料

• 核心要求：可控形变与响应性能。

• 具体检测项：

  • 液态金属致动器/机器人：需精确测量其在电场、磁场或化学刺激下的表面张力变化、流速、响应时间及作动力。

  • 自修复电路：重点检测断裂后电阻恢复率（通常要求>90%）及多次自修复后的性能衰减。

3. 检测仪器的原理和应用

3.1 成分与结构分析仪器

• ICP-OES/MS：样品经雾化后送入高温等离子体（~6000-10000K）中被激发或电离，通过测量特征波长（OES）或质荷比（MS）进行定性和定量分析。用于高精度、多元素的成分检测。

• XPS：利用单色X射线激发样品表面原子内层电子，通过测量逸出光电子的动能，获得元素种类、化学态及半定量浓度信息。深度剖析可获得氧化层厚度。是表征EGaIn表面氧化层的核心设备。

3.2 形貌与物性分析仪器

• 低温SEM：将液态样品快速冷冻至玻璃态，在真空腔体中保持低温进行观测，避免挥发和流动，真实保留其微观形貌。结合EDS可实现微区成分关联分析。

• 原子力显微镜（AFM）及其衍生模式：

  • 轻敲模式：在惰性气氛下成像，避免探针拖动液面。

  • 峰值力定量纳米力学模式（PeakForce QNM）：可同步高分辨率成像并定量测量氧化层的弹性模量、粘附力。

  • 开尔文探针力显微镜（KPFM）：测量表面接触电位差，映射氧化层厚度分布及电荷分布。

3.3 性能与可靠性测试仪器

• 多功能材料试验机集成电阻测试模块：试验机提供精确的位移/力控制，模拟拉伸、压缩、弯曲等工况；同步监测的皮安表/纳伏表或数字万用表实时记录电阻变化。用于评估柔性导电性能的机械稳定性。

• 激光闪光分析仪（LFA）：通过短脉冲激光照射样品前表面，用红外探测器测量背面温升曲线，计算材料的热扩散系数，进而结合比热容和密度得到热导率。是测量块体或复合片材热导率的准确方法。

• 旋转流变仪：通过测量在受控剪切速率或应力下，转子与样品间的扭矩和相位角，得到粘度、储能模量、损耗模量等流变参数。用于指导导电墨水的配方与印刷工艺优化。
