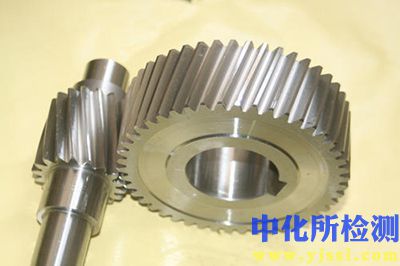

斜齿轮检测技术内容

1. 检测项目分类及技术要点

斜齿轮的检测项目主要分为几何精度检测、运动精度检测、表面质量检测和材料性能检测四大类。

1.1 几何精度检测

• 齿形偏差检测： 包括齿廓总偏差（Fα）、齿廓形状偏差（ffα）和齿廓倾斜偏差（fHα）。斜齿轮需在法向截面进行测量，需精确控制螺旋角的影响。关键是通过展成法或坐标法，确保测头沿理论齿廓运动，并记录实际偏差。

• 齿向偏差检测： 包括螺旋线总偏差（Fβ）、螺旋线形状偏差（ffβ）和螺旋线倾斜偏差（fHβ）。这是斜齿轮检测的核心，需在齿轮的圆柱面上沿啮合线方向测量。检测必须精确对齐齿轮轴线，并严格控制测量路径与理论螺旋线的重合度。

• 齿距偏差检测： 包括单个齿距偏差（fpt）、齿距累积总偏差（Fp）和齿距累积偏差（Fpk）。测量需在分度圆附近进行，对斜齿轮通常测量其端面齿距。需保证测头定位的重复精度，通常要求优于1微米。

• 径向跳动（Fr）与径向综合偏差（Fi''、fi''）检测： 径向跳动反映齿圈相对于轴线的偏心；双面啮合综合测量可快速获取径向综合总偏差和一齿径向综合偏差，常用于工艺过程监控。

• 公法线长度（Wk）与跨棒距（M值）检测： 公法线长度测量需考虑斜齿轮的螺旋角，在法向测量。跨棒距测量时，量棒直径的选择需确保与齿面在分度圆附近接触，计算中需计入螺旋角修正。

1.2 运动精度检测

• 切向综合偏差检测： 包括切向综合总偏差（Fi'）和一齿切向综合偏差（fi'）。这是最接近实际使用状态的精度评价项目，需在单面啮合检查仪上与测量齿轮在理论中心距下进行，能综合反映几何偏差对传动平稳性的影响。

• 安装距与接触斑点检测： 安装距直接影响啮合侧隙和接触区。接触斑点检测通过涂色法在轻载下进行，斑点形状、大小和位置可直观反映齿向、齿形误差及安装误差。

1.3 表面质量检测

• 表面粗糙度： 主要检测齿廓表面和齿根过渡曲面的粗糙度参数（如Ra、Rz）。测量方向需垂直于加工纹理方向，对于磨削齿轮还需检测是否存在烧伤。

• 表面缺陷： 包括裂纹、磕碰、毛刺、锈蚀等，可采用目视、荧光渗透或磁粉探伤等方法。

1.4 材料与热处理检测

• 硬度： 通常在齿宽中部节圆附近的齿面上测量表面硬度与心部硬度，确保梯度符合要求。

• 微观组织： 检查齿部金相组织（如淬火马氏体等级、残余奥氏体含量、碳化物分布等）及渗层深度（有效硬化层深度CHD）。

• 残余应力： 采用X射线衍射法测量齿面残余压应力的大小与分布，这对疲劳寿命至关重要。

2. 各行业检测范围的具体要求

不同行业因工况、载荷、寿命要求的差异，对斜齿轮的检测重点和精度等级有不同侧重。

2.1 汽车行业（变速箱、驱动桥）

• 精度要求： 通常要求ISO 1328或DIN 3961标准的5-7级精度。对齿形、齿向修正要求极高，以优化NVH（噪声、振动与声振粗糙度）性能。

• 检测重点： 100%进行齿形、齿向、齿距的精密检测；单面啮合综合检测广泛应用；表面粗糙度Ra通常要求优于0.8μm；强制性进行渗碳淬火齿轮的有效硬化层深度、心部硬度及表面金相组织检验；对于电动汽车减速器齿轮，需增加对高速工况下抗胶合能力的相关间接检测。

• 特殊要求： 强调批次一致性与稳定性，大量采用在线分选检测。

2.2 工业齿轮箱（风电、矿山、冶金）

• 精度要求： 根据功率和速度，精度范围较宽，一般为ISO 1328的4-8级。风电齿轮箱高速级齿轮要求可达3级。

• 检测重点： 对齿向精度（接触区）要求极为严格，确保重载下的载荷均匀分布；必须进行严格的齿根圆角部位无损探伤（超声或磁粉），以排除裂纹；对材料纯净度、芯部韧性和齿面残余压应力有定量要求；大齿轮需在现场进行安装后的接触斑点校验。

• 特殊要求： 风电齿轮需进行严格的疲劳寿命台架试验，检测其点蚀和断齿极限。

2.3 航空与航天

• 精度要求： 最高，普遍要求达到AGMA或特定军标的3-5级精度。

• 检测重点： 除全项几何精度检测外，对每个齿轮的微观形貌、齿面纹理方向均有严格控制。材料检测包括化学成分、微观偏析、晶粒度。强制进行100%荧光渗透或涡流探伤。对重量和平衡性有特殊检测。

• 特殊要求： 检测数据需具备完整的可追溯性。齿轮副需进行配对磨合与性能测试。

2.4 通用机械与精密仪器

• 精度要求： 中等，通常为ISO 1328的6-9级。

• 检测重点： 侧重于齿距累积误差和径向跳动以保证运动传递准确性；对噪音有要求的齿轮进行齿形修形检测。通常采用双面啮合仪进行快速全检。

• 特殊要求： 小模数齿轮对齿形细节、毛刺控制要求严格。

3. 检测仪器的原理和应用

3.1 齿轮测量中心

• 原理： 基于数控坐标测量原理。仪器具有高精度直线导轨和旋转轴，通过探针扫描齿轮表面，获取点的三维坐标，经软件与理论模型比对，计算出各项误差。可配备倾斜测头或转台以适应斜齿轮螺旋角。

• 应用： 斜齿轮几何精度检测的终极仪器。可高精度测量齿形、齿向、齿距、径向跳动等所有几何项目，并能进行三维齿面拓扑分析。适用于高精度齿轮的最终检测、刀具验证及工艺分析。

3.2 单面啮合测量仪

• 原理： 基于齿轮副单面啮合传动原理。被测齿轮与高精度测量齿轮（或另一被测齿轮）在标准中心距下啮合转动，通过角位移传感器（如圆光栅）比较两者的回转角度差异，经处理得到切向综合偏差（Fi‘， fi’）及频谱图。

• 应用： 高效综合检测，能模拟真实啮合状态，特别适合批量生产中的精度评估和NVH性能预测。常用于汽车齿轮的最终检测。

3.3 双面啮合测量仪

• 原理： 基于齿轮副双面啮合原理。被测齿轮与测量齿轮在弹簧力作用下无侧隙双面啮合，转动过程中中心距的变动量即反映了径向综合偏差（Fi‘’， fi‘’）和径向跳动。

• 应用： 检测速度极快，对环境要求低，对齿轮中心距变动敏感。广泛应用于生产线在线检测、工艺监控和成品快速分选，但对切向误差不敏感。

3.4 粗糙度仪与轮廓仪

• 原理： 粗糙度仪采用触针式，垂直拾取表面微观起伏；轮廓仪可测量宏观轮廓与粗糙度结合。

• 应用： 专门用于齿面、齿根的表面粗糙度测量。轮廓仪还可用于测量齿廓形貌，但精度低于齿轮测量中心。

3.5 硬度计与金相分析设备

• 原理： 维氏或洛氏硬度计测量压痕深度或对角线；金相显微镜观察制备好的试样截面组织。

• 应用： 维氏硬度计用于测量表面硬化层梯度；洛氏硬度计用于快速检测表面硬度；金相分析用于判定热处理组织、渗层深度及是否存在缺陷（如氧化、脱碳）。

3.6 无损检测设备

• 原理： 磁粉探伤利用漏磁场吸附磁粉显示表面/近表面缺陷；荧光渗透利用毛细作用显示表面开口缺陷；涡流检测利用电磁感应评估表面状态。

• 应用： 磁粉探伤主要用于检测齿面、齿根区域的裂纹；荧光渗透用于非铁磁性材料齿轮；涡流检测可用于批量齿轮表面烧伤的快速筛查。

3.7 激光扫描仪与光学坐标测量系统

• 原理： 采用非接触式激光或结构光扫描，快速获取齿轮表面点云数据。

• 应用： 适用于软齿面齿轮、塑料齿轮或大尺寸齿轮的快速形貌扫描与初步检测，精度通常低于接触式测量中心，但速度快，无测力影响。
