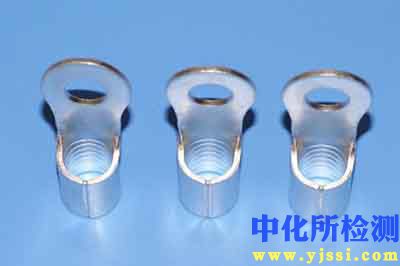

线鼻子（接线端子/铜鼻子）检测技术内容

1. 检测项目分类及技术要点

线鼻子的质量检测旨在确保其电气性能、机械性能、材料性能及长期可靠性。核心检测项目可分为以下几类：

1.1 电气性能检测

• 接触电阻测试：

  • 技术要点： 采用毫欧计（微欧计），按照四线制开尔文测试法，测量端子与导线压接后及端子与螺栓连接处的电阻。要求电阻值低且稳定，通常不超过等长导线本身电阻的1.1至1.5倍。测试需在标准电流下进行，排除接触电势影响。

  • 关键标准： IEC 61238-1 (电力电缆压接连接)、GB/T 9327。

• 温升试验：

  • 技术要点： 在额定电流或约定电流下长时间通电，使用热电偶或红外热像仪测量端子关键部位（如压接区、接触点）的稳定温度。温升（ΔT）不得超过标准规定限值（如70K），是评估载流能力和连接可靠性的关键指标。

  • 关键标准： UL 486A-B、GB/T 7251.1。

1.2 机械性能检测

• 拉脱力（抗张强度）试验：

  • 技术要点： 使用万能材料试验机，沿导线轴向施加拉力，直至连接失效（导线拉出或断裂）。记录最大拉力值。要求失效模式应为导线本体断裂，而非从压接区脱出，以验证压接质量。

  • 关键标准： 拉力值要求与导线截面积、材料直接相关，具体参照IEC 61238-1或客户规格。

• 压接尺寸与几何形状检查：

  • 技术要点： 使用千分尺、投影仪或光学尺寸测量仪，对压接后的高度、宽度、飞边长度等关键尺寸进行精密测量。必须符合压接模具的工艺规范，是保证电气和机械性能的基础。

  • 关键标准： 企业压接工艺规范、QC/T 29106（汽车线束）。

1.3 材料与环境性能检测

• 材料成分与机械性能：

  • 技术要点： 对端子铜材（通常为T2紫铜或铜合金）进行光谱分析验证成分；通过拉力试验机测试其抗拉强度、延伸率（通常要求抗拉强度≥200 MPa，延伸率≥20%）。

• 镀层测试：

  • 技术要点： 使用镀层测厚仪（X射线荧光法或金相法）测量锡、锌、镍等镀层厚度及均匀性（如锡层常要求3-8μm）。进行盐雾试验（如中性盐雾NSS测试72小时以上）评估防腐能力。

• 热循环（冷热冲击）试验：

  • 技术要点： 将带载或空载样品置于高低温试验箱中，在极端温度（如-40℃至+120℃）间进行数百至上千次循环。试验后测量接触电阻变化率，评估材料热胀冷缩及氧化对连接稳定性的影响。

• 振动与机械冲击试验：

  • 技术要点： 模拟运输或运行环境，在特定频率、加速度下进行长时间振动或瞬时冲击。试验后检查结构完整性，测量电阻变化，评估紧固件防松能力和结构可靠性。

2. 各行业检测范围的具体要求

不同应用场景对线鼻子的性能侧重点存在差异，检测标准和要求随之变化。

2.1 电力行业（发电、输变电、配电）

• 重点： 高载流能力、长期可靠性、高机械强度、户外耐候性。

• 具体要求：

  • 通常为大截面积（10 mm²以上至数百mm²）端子。

  • 电气性能要求极高，温升试验电流大、周期长。

  • 机械拉脱力要求严格，需承受较大电动力。

  • 材料多用纯铜，镀层需厚实，盐雾试验要求高（如500小时以上）。

  • 常需进行电化学腐蚀兼容性测试（如与铝排连接时）。

  • 主要参照标准： IEC 61238-1、GB/T 14315、DL/T 设备线夹相关标准。

2.2 轨道交通行业（高铁、地铁、机车）

• 重点： 高安全性、高可靠性、耐剧烈振动与冲击、宽温域工作。

• 具体要求：

  • 机械性能极端苛刻，振动试验频率范围宽、时间长（模拟长期运行）。

  • 热循环试验温区宽、循环次数多。

  • 材料阻燃要求高（低烟无卤）。

  • 检测需符合项目具体的可靠性验证计划（RVP）。

  • 主要参照标准： EN 45545-2（防火）、IEC 61373（振动冲击）、各铁路公司企业标准（如IRIS认证要求）。

2.3 汽车制造业

• 重点： 大批量一致性、高振动耐久性、小型化、耐发动机舱高温。

• 具体要求：

  • 重点关注压接质量的在线监测与过程控制（压接高度、拉脱力）。

  • 振动试验模拟发动机和路面激励，频率常覆盖0-2000Hz。

  • 耐高温老化测试（如125℃/1000小时）。

  • 盐雾腐蚀测试要求严苛（如CASS试验）。

  • 主要参照标准： QC/T 29106、USCAR-21、LV 214（德国汽车线束）、ISO 6722。

2.4 航空航天与军工

• 重点： 极端可靠性、超轻量化、耐极端环境、材料与工艺追溯性。

• 具体要求：

  • 检测项目最全面、最严苛。

  • 材料需进行100%成分与性能验证。

  • 环境试验包括超高低温、温度-湿度-高度综合、流体污染（如燃油、液压油）兼容性等。

  • 所有检测数据需全程可追溯。

  • 主要参照标准： SAE AS50881、MIL-DTL-22520、NASA及各军工集团企业标准。

2.5 建筑电气与低压电器

• 重点： 安装便捷性、安全性、防火性、符合安规认证。

• 具体要求：

  • 侧重短时耐受电流能力（如短路测试）、温升、绝缘保护（如有绝缘罩）。

  • 防火阻燃测试（如灼热丝试验、针焰试验）。

  • 必须获得第三方认证机构的型式试验认可。

  • 主要参照标准： UL 486A-B、GB/T 17464、IEC 60947-7-1。

3. 检测仪器的原理和应用

3.1 接触电阻测试仪（毫欧计/微欧计）

• 原理： 采用四线制开尔文电桥法或恒流源-电压降法。一对电流线施加恒定测试电流（通常1A至100A DC），另一对正规的电压线高阻抗测量压接区两端的电压降，通过欧姆定律计算电阻，有效消除引线电阻和接触电阻的干扰。

• 应用： 是线鼻子最核心的电气性能检测设备，用于生产线快速检测和实验室精确测量。

3.2 万能材料试验机

• 原理： 通过伺服电机或液压系统驱动加载机构，对待测样品施加拉伸、压缩等力。力传感器和位移传感器实时记录力-位移曲线，计算拉脱力、抗拉强度、延伸率等。

• 应用： 执行拉脱力试验、材料本身的力学性能试验。

3.3 高低温温升试验系统

• 原理： 由大电流源（可编程直流或交流电源）、温控箱（环境试验箱）和数据采集单元组成。电流源提供额定电流，热电偶（T型或K型）粘贴于测温点，数据采集系统记录稳态温升。

• 应用： 评估端子在不同环境温度下的载流能力和热稳定性。

4. 光学尺寸测量仪（如投影仪、二次元影像仪）

• 原理： 利用光学放大成像系统，将被测样品轮廓或表面图像投射到屏幕或CCD传感器上，通过软件进行非接触式几何尺寸测量。

• 应用： 精确测量压接高度、宽度、孔位、镀层厚度（金相切片后）等关键尺寸。

5. 盐雾试验箱

• 原理： 将氯化钠溶液雾化形成腐蚀性盐雾环境，在密闭箱内加速模拟大气腐蚀条件。试验条件（浓度、pH值、温度）严格按标准控制。

• 应用： 评估端子镀层的耐腐蚀性能和寿命。

6. 振动试验台与冲击试验机

• 原理： 振动台通过电磁或液压激励产生可控频率和加速度的振动。冲击试验机通过自由落体或气动装置产生规定的半正弦波、后峰锯齿波等冲击脉冲。

• 应用： 验证端子在动态机械环境下的结构完整性和连接可靠性。

上述检测项目、行业要求及仪器应用共同构成了线鼻子质量评估的完整技术体系，确保其在不同严苛应用场景下的安全、可靠和长寿命运行。
