1. 检测项目分类及技术要点

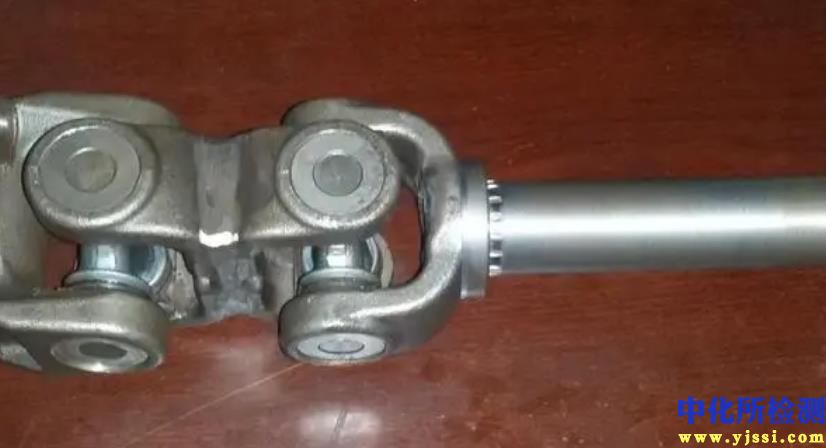

传动轴检测项目依据其失效模式及功能要求，主要分为四大类：

1.1 结构性能与静强度测试

• 静态扭转性能测试： 测量传动轴在准静态扭转下的性能。关键参数包括额定静扭强度（通常要求不低于1.5倍最大设计扭矩）、最大扭矩、屈服扭矩和扭转角。技术要点在于确保加载速率平缓（通常<10°/min），并同步记录扭矩-转角曲线，以分析其刚度和失效模式（塑性变形或断裂）。

• 静弯曲强度测试： 评估传动轴在受横向载荷时的结构完整性。通常采用三点或四点弯曲法，测量至规定载荷下的挠度或直至失效。

• 组件静强度测试： 针对花键副、万向节十字轴、法兰等关键连接部件，进行拉压、剪切等静态试验，验证其极限承载能力。

1.2 疲劳寿命与耐久性测试

• 台架扭转疲劳测试： 核心耐久性项目。在旋转状态下施加循环交变扭矩。技术要点包括：

  • 载荷谱： 依据实际工况编制，常包括脉动循环（扭矩在0与最大值间变化）和对称循环（扭矩在正负最大值间变化）。

  • 考核标准： 通常要求在特定扭矩幅值下（如±50%额定扭矩）通过不低于10^7次循环而不失效。

  • 监测： 需全程监控循环次数、裂纹萌生（可借助声发射或应变片）及温度。

• 弯曲振动疲劳测试： 模拟因不平衡或外部激励引起的横向振动疲劳。通常通过偏心加载或外部激振器，在传动轴旋转时施加特定频率和幅值的横向交变力，考核其支撑点（如轴承位）或管体的疲劳强度。

• 复合载荷疲劳测试： 最严苛的测试，同步施加交变扭矩、交变弯矩以及轴向拉压载荷，以模拟极端复杂工况。

1.3 动态特性与NVH测试

• 扭转振动测试： 测量传动轴的扭转固有频率、阻尼比和振型。技术要点是采用激振器施加正弦扫频扭矩或瞬态扭矩脉冲，通过扭矩传感器和角加速度计分析频响函数，确保一阶扭转固有频率避开发动机主要激励频率（通常要求高于发动机最高转速对应频率的1.2-1.5倍）。

• 弯曲振动测试（临界转速测试）： 确定传动轴的弯曲固有频率（临界转速）。在空载或轻载旋转状态下进行升速扫频，通过非接触式位移传感器（如电涡流传感器）测量轴颈处的振动幅值。设计要求最高工作转速低于一阶临界转速的70%。

• 不平衡量测试： 使用动平衡机测量并校正传动轴的总成不平衡量，单位通常为g·mm。技术要点是根据精度等级要求（如G6.3, G16）和最高工作转速计算许用剩余不平衡量。

1.4 功能与精度测试

• 花键副滑动耐久性与磨损测试： 模拟传动轴伸缩节的花键在传递扭矩的同时进行轴向滑动的工况，考核其耐磨性、滑动力和温升。

• 万向节传动效率与游隙测试： 测量万向节在传递扭矩时的功率损失（效率通常要求>98%）以及其周向和轴向间隙。

• 密封性能测试： 对于带润滑和密封的传动轴，进行旋转状态下的密封性测试，防止润滑剂泄漏或污染物侵入。

2. 各行业检测范围的具体要求

2.1 汽车行业

• 乘用车与商用车： 遵循ISO、SAE及国标（GB/T）系列标准，如QC/T 523-2022《汽车传动轴总成技术条件和台架试验方法》。重点在于高循环次数的扭转疲劳（常结合高低周复合载荷）、临界转速测试及严格的NVH性能。新能源车因驱动电机转矩响应快、瞬时扭矩大，对传动轴扭转刚度和疲劳强度要求更高。

• 重型卡车与工程机械： 除常规项目外，更侧重超大扭矩下的静扭强度（可达数万至数十万牛米）和高负载下的耐久性。试验载荷谱需充分考虑超载、冲击载荷等严苛工况。万向节的寿命和可靠性是关键。

2.2 轨道交通行业

• 高铁、机车与地铁： 遵循EN、ISO及铁标（TB/T）等严格标准。特点包括：

  • 极高的可靠性与寿命要求： 疲劳测试循环次数要求极高，可能需模拟数千万公里的运行载荷。

  • 严苛的动平衡标准： 由于运行速度极高（可达6000 rpm以上），动平衡等级要求常达G2.5或更高。

  • 特殊环境适应性： 需进行低温（-40°C以下）和高温（+70°C以上）下的性能测试。

2.3 风电行业

• 兆瓦级风电齿轮箱与发电机间的传动轴：

  • 极端复杂的载荷谱： 载荷谱需基于风场实测数据，包含大幅值、低频次的随机扭矩波动（源于阵风、湍流），对疲劳测试系统动态响应能力要求高。

  • 大尺寸与大挠度： 传动轴长度可达十米级，试验需考虑其自重挠度对支撑和对中的影响，对试验台架刚度和测量精度提出特殊挑战。

  • 防腐与可靠性： 长期户外运行，材料及密封的耐环境试验至关重要。

2.4 船舶与航空航天

• 船舶推进系统： 侧重大功率、大扭矩（可达数百万牛米）的静扭和疲劳测试，并考虑船舶轴线对中变化、海水腐蚀等特殊因素。

• 航空航天： 要求极限的比强度（强度/重量比）和比刚度。试验项目极端严苛，包括超高周疲劳测试（>10^9循环）、在宽温域（-55°C至+200°C以上）下的性能测试，以及针对复合材料传动轴的特殊无损检测与验证。

3. 检测仪器的原理和应用

3.1 核心加载与驱动设备

• 伺服液压疲劳试验机： 通过伺服阀精确控制液压作动器的力和位移。原理：电液伺服控制系统根据指令信号调节液压油流量和方向，驱动作动缸产生高动态响应的载荷。应用：主要用于传动轴总成或部件的静态扭转、弯曲测试以及低中频（通常<100Hz）的疲劳测试，尤其适用于大载荷、大行程的场合。

• 电动伺服扭转疲劳试验机： 采用大功率伺服电机直接或通过减速器驱动。原理：伺服驱动器接收控制信号，精确控制电机的输出扭矩和转速。应用：适用于高精度、高频率（可达数百Hz）的旋转式扭转疲劳测试，波形控制精确，效率高，是传动轴台架疲劳测试的主流设备。

• 激振器（振动台）： 原理：基于动圈式（电磁式）或液压式原理，将电信号转换为机械振动。应用：主要用于动态特性测试（NVH），如施加正弦扫频激励测量传动轴的频响函数和模态参数。

3.2 关键测量传感器

• 扭矩传感器（动态/静态）：

  • 原理：主流采用应变原理。在弹性体上粘贴应变片组成惠斯通电桥，扭矩作用下产生剪应变，导致电桥输出与扭矩成正比的毫伏级信号。非接触式扭矩传感器通过射频或遥测技术传输信号。

  • 应用：所有涉及扭矩测量的试验之核心。动态扭矩传感器需具备高固有频率（通常>5倍测试频率）以保证测量精度。

• 角度/转速传感器：

  • 原理：包括光电编码器（增量式/绝对式）、旋转变压器等。编码器通过光栅盘和光电探测器将角位移转换为脉冲信号。

  • 应用：精确测量传动轴的旋转角度、转速和角加速度，与扭矩信号结合计算功率、刚度，并用于相位控制。

• 非接触式位移传感器（电涡流传感器）：

  • 原理：基于电磁感应。探头线圈产生高频磁场，在靠近金属表面时产生涡流，其阻抗变化与间距成比例。

  • 应用：临界转速测试和振动监测的关键设备，用于测量旋转轴的径向振动位移，无接触、高频响。

• 应变片与数据采集系统：

  • 原理：金属或半导体应变片电阻随其受力变形而变化。

  • 应用：粘贴于传动轴关键部位（如应力集中处），局部应力/应变测量的“金标准”，用于标定有限元模型、监测疲劳热点。

3.3 专用测试系统

• 动平衡机：

  • 原理：基于振动检测。传动轴旋转时，不平衡量引起的离心力使支撑座产生振动，传感器检测振动信号，经解算确定不平衡量的大小和相位。

  • 应用：传动轴出厂和维修后的强制性检测工序，确保运转平稳。

• 多功能传动轴综合试验台：

  • 构成：集成伺服驱动系统、高精度扭矩/角度传感器、可编程控制器、环境箱（温控）、数据采集与模态分析系统等。

  • 应用：可在单一平台上完成静态扭转、疲劳耐久、临界转速、效率测试等多种试验，实现自动化测试流程和高精度数据管理。
