冷拔管测试技术内容

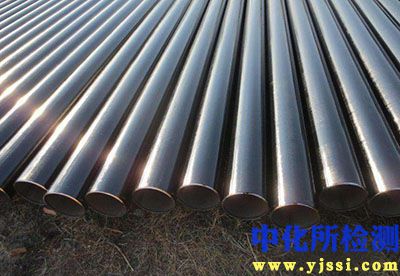

冷拔管是通过冷拔工艺生产的高精度、高表面质量、高性能的无缝或焊接钢管。其质量控制依赖于一套完整、严谨的检测体系。

一、 检测项目分类及技术要点

冷拔管的检测项目可分为尺寸与几何精度检测、表面质量检测、化学成分分析、力学性能测试、工艺性能测试、金相组织分析和无损探伤。

1. 尺寸与几何精度检测

• 外径、内径、壁厚：使用精度不低于0.01mm的数显外径千分尺、内径千分尺或气动量仪进行多点测量。对于高精度液压和气动缸筒用管，要求进行全长连续扫描测厚。

• 不圆度与壁厚不均度：在管材同一横截面上测量最大与最小外径之差（不圆度），以及最大与最小壁厚之差（壁厚不均度）。是关键的质量指标，直接影响装配和承压均匀性。

• 弯曲度：将管材置于平台上，用塞尺测量管壁与平台之间的最大间隙，或使用激光测距仪进行全长直线度扫描。通常要求每米弯曲度不超过1.5mm，全长总弯曲度有明确限制。

• 长度：使用钢卷尺或激光测长仪测量。

2. 表面质量检测

• 目视检查：在充足光照下，检查表面是否存在裂纹、折叠、结疤、划伤、麻点、锈蚀等缺陷。内表面可使用内窥镜进行检查。

• 表面粗糙度：使用触针式或光学式粗糙度仪测量。典型要求为Ra ≤ 0.8μm 或更小（如Ra 0.4μm），对于精密液压系统至关重要。

• 缺陷深度测量：对疑似缺陷，可使用复膜法或小型粗糙度仪测量其深度，判断是否超出公差。

3. 化学成分分析

• 采用光谱分析仪（如直读光谱仪OES）对管材或坯料进行快速定量分析，确保元素含量（C, Si, Mn, P, S, Cr, Ni, Mo等）符合标准（如GB/T 699, GB/T 8162, ASTM A519等）。必要时使用碳硫分析仪和氧氮氢分析仪进行精确测定。

4. 力学性能测试

• 拉伸试验：在万能材料试验机上制取纵向或横向试样，测定抗拉强度（Rm）、屈服强度（Rp0.2）、断后伸长率（A）。是评价材料承载和变形能力的基础。

• 硬度试验：常用布氏硬度（HBW，压痕大，代表性好）或洛氏硬度（HRB/HRC，快速方便）。可在管端或试样上进行，用于评估材料均匀性和加工硬化程度。

5. 工艺性能试验

• 压扁试验：截取一定长度的管段，在压力机上缓慢压至规定高度（H）。检查试样弯曲部分有无裂纹或裂口，评估其塑性变形能力。

• 扩口试验：将规定锥度（如30°， 45°，60°）的顶芯压入管端，使其外径扩至规定百分比（如10%），观察口部是否开裂。

• 弯曲试验：对薄壁管或小口径管，进行绕弯或三点弯曲试验，评估其弯曲成形性。

• 液压试验（耐压试验）：对管体施加不低于标准规定的试验压力（通常为额定工作压力的1.5-2倍），保压时间不少于5秒，检查有无渗漏或永久变形。是承压管材的必检项目。

6. 金相组织分析

• 制取横截面金相试样，经研磨、抛光、腐蚀后，在光学显微镜下观察。

• 检测要点：非金属夹杂物级别（如A、B、C、D类）、晶粒度等级（通常要求8级或更细）、显微组织（如铁素体+珠光体、回火索氏体等）、脱碳层深度（内外表面全脱碳+部分脱碳层总深度需≤0.2mm或更低）。

7. 无损探伤

• 涡流检测（ET）：适用于大批量在线或离线检测表面及近表面缺陷（裂纹、凹坑）。采用穿过式或旋转探头式，需使用带有人工缺陷（通孔或槽）的标准样管进行校准。

• 超声波检测（UT）：

  • 纵波检测：主要用于检测平行于管轴的纵向缺陷和分层。使用水浸法或接触法，探头与管体相对旋转和直线运动实现螺旋扫查。

  • 横波检测：用于检测横向缺陷或进行测厚。通常使用斜探头。

  • 相控阵超声波检测（PAUT）：能实现多角度扫查，成像直观，检测效率和可靠性更高。

• 漏磁检测（MFL）：主要用于检测铁磁性材料（如碳钢、合金钢）冷拔管的内外表面及亚表面缺陷。对深孔、划伤敏感。

二、 各行业检测范围的具体要求

不同应用领域对冷拔管的性能要求侧重点差异显著。

1. 液压与气动缸筒

   • 核心要求：极高的尺寸精度（尤其是内径公差、不圆度、壁厚均匀性）、极低的表面粗糙度（Ra 0.4μm或更低）、良好的耐磨性和抗疲劳性。

   • 检测重点：内孔全长尺寸与粗糙度连续检测、严格的液压试验、高等级的金相组织（细晶粒、均匀回火索氏体）和硬度均匀性检测。无损探伤要求100%覆盖。

2. 汽车制造（如减震器、传动轴、转向器管）

   • 核心要求：高疲劳强度、良好的工艺成形性（扩口、压扁）、尺寸稳定。

   • 检测重点：力学性能（特别是屈服强度和疲劳试验）、工艺性能试验（扩口、压扁）、严格的化学成分控制（保证淬透性）、表面无损探伤。

3. 轴承行业（轴承套圈毛坯）

   • 核心要求：高洁净度、均匀的组织、高的尺寸精度。

   • 检测重点：金相组织中的非金属夹杂物控制（通常要求≤2.0级）、碳化物均匀性、严格的脱碳层限制（≤0.1mm）、超声波探伤以检测内部细小缺陷。

4. 机械结构与精密仪器

   • 核心要求：良好的强度与刚度、适中的精度、易于机加工。

   • 检测重点：常规的尺寸、力学性能（拉伸、硬度）和表面质量检查。根据负载情况可能需要进行弯曲或扭转试验。

5. 航空航天与高端装备

   • 核心要求：极高的可靠性、优异的综合性能（比强度、疲劳、耐腐蚀）。

   • 检测重点：除全部常规项目外，增加高温/低温性能测试、断裂韧性测试、更苛刻的无损探伤（如多通道UT+ET组合）、残余应力测定、严格的材质追溯性要求。

三、 检测仪器的原理和应用

1. 坐标测量机 / 激光扫描仪

   • 原理：通过探针或激光非接触扫描工件表面，获取大量三维坐标点，通过软件计算尺寸和形位公差。

   • 应用：用于对异型冷拔管、高精度管材的轮廓度、三维弯曲度等复杂几何参数进行精密测量。

2. 粗糙度仪

   • 原理：触针式仪器驱动金刚石针尖划过表面，其垂直位移经传感器转换为电信号，经滤波和计算获得Ra、Rz等参数。光学式（如白光干涉仪）利用光干涉原理成像分析。

   • 应用：定量评价管内、外表面加工质量，是液压缸筒的关键检测项目。

3. 万能材料试验机

   • 原理：伺服电机或液压系统驱动横梁移动，对夹持的试样施加轴向拉力，通过负荷传感器和引伸计分别测量力值和变形量，绘制应力-应变曲线。

   • 应用：完成拉伸、压缩、弯曲等力学性能测试，是获得材料强度与塑性数据的核心设备。

4. 直读光谱仪

   • 原理：样品在火花或电弧激发下产生特征光谱，经光栅分光后，由光电倍增管或CCD检测器接收特定波长光强，根据标准曲线定量分析元素含量。

   • 应用：快速、准确地进行炉前分析和成品化学成分验证，实现质量控制。

5. 涡流检测仪

   • 原理：交流电通过线圈产生交变磁场，在导电管材中感生涡流。管材中的缺陷会扰动涡流，进而导致检测线圈的阻抗或电压发生变化，从而识别缺陷。

   • 应用：高速在线检测表面及近表面缺陷，自动化程度高，但一般难以准确判断缺陷深度。

6. 超声波探伤仪

   • 原理：压电换能器（探头）发射高频声波脉冲传入工件，遇到缺陷或界面会发生反射。接收回波并分析其幅度、时间等信息，从而定位和评估缺陷。

   • 相控阵超声（PAUT）原理：由多个独立晶片组成的阵列探头，通过电子控制各晶片发射/接收的延时，实现声束的聚焦、偏转和扫描。

   • 应用：检测内部缺陷（孔洞、夹杂、裂纹）、测厚、检测焊缝质量。PAUT尤其适用于复杂形状管材和高速自动化检测，成像更直观。

7. 金相显微镜

   • 原理：利用光学放大系统对经过制备的试样表面进行观察。可通过明场、暗场、偏振光等模式观察组织形态。

   • 应用：分析材料的微观组织、晶粒度、夹杂物、脱碳层等，是将材料性能与微观结构相关联的核心分析手段。
