贝氏体组织性能评估方法与应用

（副标题：微观结构解析与关键测试技术）

贝氏体作为一种重要的中温转变产物，其组织形态与性能特征对钢铁材料的使用表现至关重要。精确评估贝氏体组织的各项参数，是材料设计、工艺优化和质量控制的核心环节。

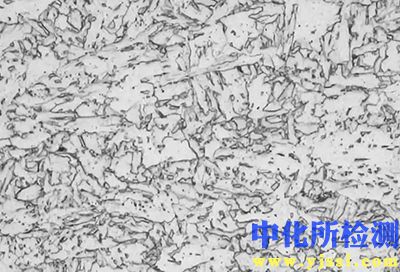

一、贝氏体组织的基本特征

贝氏体形成于奥氏体向铁素体转变的特定温度区间（通常在550°C至250°C之间），其核心结构由过饱和铁素体与碳化物组成。根据其形态和形成温度，主要分为：

1. 上贝氏体： 在较高温度区形成（约550-350°C），典型特征为板条状铁素体束平行排列，碳化物（主要为渗碳体）断续分布于铁素体板条之间。其强度相对较低，韧性一般。
2. 下贝氏体： 在较低温度区形成（约350-250°C），呈现针状或片状铁素体形态，碳化物（主要为ε-碳化物）在铁素体内部以一定角度析出。具有更高的强度和较好的韧性组合。

贝氏体组织的精细结构、分布比例、尺寸及其所含碳化物的类型、形态和分布，共同决定了材料的宏观力学性能（强度、硬度、韧性、疲劳强度、耐磨性等）和工艺性能（如焊接性、切削性）。

二、贝氏体测试的核心方法

对贝氏体进行准确表征和评估，需要结合多种测试技术：

• 1. 金相显微分析 (Optical Microscopy - OM):

  • 原理： 利用光学显微镜观察经特定腐蚀（如硝酸酒精溶液、苦味酸溶液）后的试样表面。
  • 目的： 初步识别贝氏体形态（板条状、针状）、大致分布区域、晶粒度评估以及与其它组织（如铁素体、珠光体、马氏体、残余奥氏体）的混合情况。
  • 局限： 分辨率有限，难以清晰分辨贝氏体内部的精细结构（如碳化物），对下贝氏体与回火马氏体的区分有时存在困难。需依赖操作者经验。

• 2. 扫描电子显微镜分析 (Scanning Electron Microscopy - SEM):

  • 原理： 利用高能电子束扫描样品表面，收集二次电子和背散射电子信号成像。
  • 目的： 提供更高分辨率（可达纳米级）的微观形貌图像。能更清晰地观察贝氏体板条或针的细节、界面特征、碳化物的形貌与分布（尤其在深腐蚀或萃取复型样品中）。背散射电子成像（BSE）对成分差异敏感，有助于区分不同相。常用于定量分析（如贝氏体含量测量）。
  • 优势： 景深大，立体感强，对表面起伏敏感。

• 3. 透射电子显微镜分析 (Transmission Electron Microscopy - TEM):

  • 原理： 高能电子束穿透极薄的样品（<100nm），形成明场像、暗场像及电子衍射花样。
  • 目的： 提供最高分辨率（原子级）的结构信息。直接观察贝氏体铁素体的亚结构（位错密度、孪晶）、碳化物的晶体结构、尺寸、与铁素体的取向关系（如在下贝氏体中碳化物与铁素体基体的特定取向关系）。是研究贝氏体精细结构和转变机理最有力的工具。
  • 局限： 制样复杂、耗时长、观察区域极小。

• 4. X射线衍射分析 (X-ray Diffraction - XRD):

  • 原理： 利用X射线在晶体中的衍射现象，获得衍射图谱。
  • 目的： 物相鉴定（识别铁素体、奥氏体、各类碳化物相）。定量分析残余奥氏体含量（这对含贝氏体的齐全高强钢至关重要，残余奥氏体含量和稳定性显著影响韧性和加工硬化能力）。间接评估晶格畸变和微观应力。
  • 应用： 常用于测定多相钢中残余奥氏体体积分数。

• 5. 硬度测试 (Hardness Testing):

  • 原理： 测量材料抵抗局部塑性变形（压入）的能力。
  • 目的： 快速评估贝氏体区域的宏观或微观硬度（维氏硬度HV、努氏硬度HK、显微硬度）。硬度值能间接反映贝氏体的强度和碳的固溶强化程度。不同形态贝氏体（上、下贝氏体）通常具有不同的硬度范围。
  • 常用方法： 维氏显微硬度计常用于测量特定组织区域（如单个贝氏体束）的硬度。

• 6. 力学性能测试 (Mechanical Property Testing):

  • 原理： 通过拉伸、冲击、弯曲、疲劳等试验对材料施加载荷，测量其响应。
  • 目的： 评估含有贝氏体组织的材料的宏观综合性能。例如：
    • 拉伸试验： 测定屈服强度、抗拉强度、伸长率、断面收缩率。
    • 冲击试验（如夏比V型缺口）： 测定冲击吸收功，评估韧性，特别是低温韧性。
    • 疲劳试验： 评估材料在循环载荷下的耐久性。
  • 意义： 这是贝氏体组织性能优劣的最终体现，将微观组织与工程应用直接关联。

三、贝氏体测试的关键应用价值

系统性的贝氏体测试在多个领域具有不可或缺的作用：

• 材料设计与研发： 指导合金成分和热处理工艺（如等温淬火温度、时间、冷却速率）的优化，以获得目标形态和比例的贝氏体组织，实现特定的强韧性匹配。
• 工艺过程控制与质量保障： 监控实际生产过程中贝氏体的形成情况（如含量、形态），确保产品性能稳定一致，符合技术规范和标准要求。
• 失效分析与改进： 当材料或构件发生失效时，通过分析失效区域的贝氏体组织状态（如异常组织、有害相析出、组织退化等），追溯失效根源，提出改进措施。
• 性能预测与寿命评估： 建立贝氏体组织特征参数（如板条/针尺寸、碳化物密度、残余奥氏体含量与稳定性）与宏观力学性能（强度、韧性、疲劳极限）之间的定量或半定量关系模型，用于预测材料在服役条件下的表现和寿命。
• 基础理论研究： 深入理解贝氏体相变机制、组织演化规律及其与性能的本质联系。

四、

贝氏体测试是一个融合了多种微观结构表征和宏观性能评价技术的综合体系。从金相显微镜下的初步观察到TEM下的原子级解析，从XRD的物相定量到力学试验的性能验证，每一环节都为了更全面、更深入地揭示贝氏体的奥秘。掌握并有效运用这些测试方法，是提升含贝氏体钢铁材料性能、保障其可靠应用的关键支撑。随着表征技术的不断进步（如三维原子探针技术APT、高分辨率EBSD等），对贝氏体组织与性能关系的认识也将更加深刻，推动材料科学和工程应用的持续发展。
