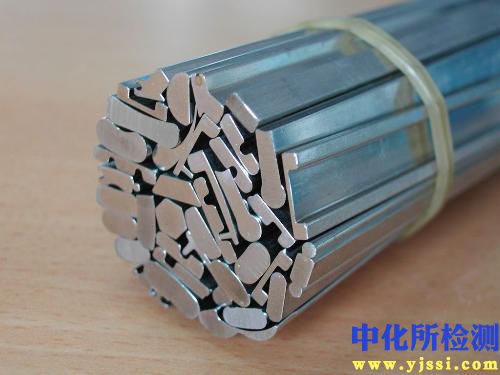

异型钢检测技术内容

1. 检测项目分类及技术要点

异型钢检测主要分为几何尺寸与外形检测、化学成分分析、力学性能测试、表面质量检验及内部无损探伤五大类。

1.1 几何尺寸与外形检测

• 技术要点：使用高精度量具和数字化测量系统对截面尺寸（如高度、腿宽、腰厚、内圆弧半径等）、长度、弯曲度、扭转度进行测量。关键在于建立准确的测量基准，对于复杂截面（如工字钢、槽钢、钢轨、矿用型钢等），需采用轮廓投影仪或三维激光扫描进行非接触式全尺寸比对。

• 标准依据：严格遵循GB/T 706、GB/T 11263、ASTM A6等相应产品标准中的公差规定。

1.2 化学成分分析

• 技术要点：采用光谱分析（直读光谱仪OES）进行快速定性定量分析，用于冶炼过程控制和成品验证。对仲裁或高精度要求，则使用碳硫分析仪（红外吸收法）及电感耦合等离子体原子发射光谱仪（ICP-OES）。取样需在钢材具有代表性的部位钻取屑样，并防止污染。

• 标准依据：GB/T 4336、ASTM E415等。

1.3 力学性能测试

• 技术要点：

  • 拉伸试验：测定屈服强度（ReH/ReL）、抗拉强度（Rm）、断后伸长率（A）。试样通常从产品腰部或腿部沿轧制方向截取，加工成标准比例试样。试验机需符合GB/T 228.1 (ISO 6892-1)要求。

  • 冲击试验：测定夏比V型缺口冲击功（KV2），评估低温韧性。试样缺口轴线应垂直于轧制表面，试验温度根据产品服役条件确定（如-20℃，-40℃）。

  • 硬度试验：常用布氏硬度（HBW）测试，反映材料综合力学性能。在抛光后的截面指定区域按GB/T 231.1规定进行。

• 标准依据：GB/T 228.1、GB/T 229、GB/T 231.1。

1.4 表面质量检验

• 技术要点：在良好光照下目视检查，必要时使用放大镜。主要检测裂纹、折叠、结疤、划伤、麻点等缺陷。对于重要用途型钢，需采用磁粉检测（MT，适用于铁磁性材料表面及近表面缺陷）或渗透检测（PT，适用于所有金属材料表面开口缺陷）。

• 标准依据：GB/T 22651（磁粉）、GB/T 18851（渗透）及相应产品标准。

1.5 内部无损探伤

• 技术要点：

  • 超声波检测（UT）：核心内部质量检测手段。使用多通道超声波探伤仪，配合纵波直探头和横波斜探头，对型钢的腰部、腿部等关键区域进行扫查，检测内部的分层、夹杂、缩孔残余等缺陷。检测灵敏度需用标准试块（如V1或V2型对比试块）进行校准。

  • 涡流检测（ET）：适用于检测表面及近表面缺陷，常用于自动化在线检测，对裂纹敏感性高。

• 标准依据：GB/T 2970、GB/T 7735、ASTM E588等。

2. 各行业检测范围的具体要求

2.1 建筑结构行业（如H型钢、角钢、槽钢）

• 重点要求：高强度连接部位的力学性能（强屈比、延伸率）及低温冲击韧性是抗震设计的核心。几何尺寸精度直接影响装配效率和结构应力分布。高层建筑用钢需进行严格的Z向（厚度方向）性能测试，防止层状撕裂。

• 特殊检测：焊接性评估（碳当量CE或Pcm计算）、耐火钢需进行高温拉伸试验。

2.2 轨道交通行业（如钢轨、道岔用异型钢）

• 重点要求：极高的疲劳性能、耐磨性及接触疲劳强度。钢轨需全面进行超声波探伤，检测轨头、轨腰内部的白点、夹杂和裂纹。化学成分需严格控制残余元素含量。

• 特殊检测：落锤试验（检验断裂韧性）、金相组织检查（珠光体片层间距）、残余应力测量。

2.3 矿山机械与船舶制造（如球扁钢、矿用工字钢）

• 重点要求：优异的抗冲击和耐磨损性能。矿用型钢需着重检测在恶劣工况下的承载能力和韧性储备。船舶用球扁钢等需满足船级社规范（CCS、DNV GL、ABS等），进行更为严格的冲击试验系列温度验证。

• 特殊检测：耐磨层厚度和硬度检测、环境腐蚀试验（如盐雾试验）。

2.4 电力输送与塔桅结构（如角钢、钢管塔用异型件）

• 重点要求：良好的抗风振疲劳性能和耐大气腐蚀性能。镀锌层的厚度、均匀性及附着力是关键检测项目。

• 特殊检测：镀锌层质量检测（单位面积质量、硫酸铜试验）、焊缝无损检测。

3. 检测仪器的原理和应用

3.1 全站仪/三维激光扫描仪

• 原理：通过发射激光并接收反射信号，精确测量空间点的距离和角度，经计算得到三维坐标数据，构建高精度三维点云模型。

• 应用：用于大型异型钢构件（如桥梁钢箱梁、大型H型钢柱）的安装定位尺寸、整体变形及轮廓度的现场检测。

3.2 直读光谱仪（OES）

• 原理：样品在电极火花激发下，原子发出特征波长的光谱，经光栅分光后，由光电倍增管检测特定波长光的强度，据此计算元素含量。

• 应用：炉前快速分析及成品化学成分的快速、多元素同步测定。

3.3 电子万能试验机

• 原理：伺服电机驱动滚珠丝杠施加轴向载荷，通过负荷传感器和引伸计分别精确测量试验力与变形量，计算机系统绘制应力-应变曲线并计算各项性能指标。

• 应用：执行拉伸、压缩、弯曲等静态力学性能试验，是获得材料屈服强度、抗拉强度等关键参数的基准设备。

3.4 多通道数字超声波探伤仪

• 原理：脉冲发生器产生高压电脉冲激励压电晶片产生超声波，声波在材料内部传播遇缺陷或界面发生反射，接收器将反射声波转换为电信号，经放大处理后显示波形。多通道可同步控制多个探头。

• 应用：对异型钢进行在线或离线自动化超声波探伤，通过预设闸门和报警阈值，实现内部缺陷的实时、快速检测与定位。

3.5 布氏硬度计

• 原理：将一定直径的硬质合金球压头，在规定的试验力下压入试样表面，保持规定时间后卸除试验力，测量压痕直径，通过查表或计算获得布氏硬度值（HBW）。

• 应用：测量异型钢截面不同部位的宏观硬度，评估材料均匀性及加工硬化情况，因其压痕大、代表性好，常用于产品质量验收。
