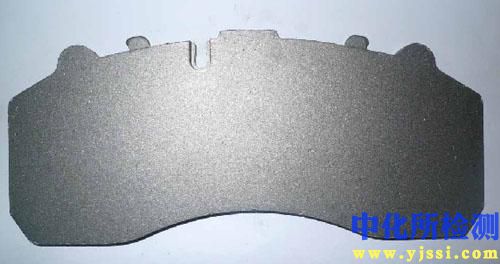

钢背检测技术

钢背检测是指对钢材、钢结构及其连接部件的物理性能、化学成分、几何尺寸、表面与内部缺陷以及防腐涂层质量等进行系统性检验与评价的技术活动。其核心目标是确保材料性能、结构完整性与工程安全，涵盖从原材料验收、制造过程控制到在役定期检查的全生命周期。

1. 检测项目分类及技术要点

钢背检测主要分为破坏性检测和无损检测两大类，并辅以几何与涂层检测。

1.1 破坏性检测
指通过取样造成试样永久性改变或破坏，以获取材料力学及化学成分数据的检测方法。

• 力学性能测试：

  • 拉伸试验：测定屈服强度（ReH/ Rp0.2）、抗拉强度（Rm）、断后伸长率（A）和断面收缩率（Z）。依据标准如GB/T 228.1、ASTM A370。试样需沿轧制方向截取。

  • 弯曲试验：评估材料在弯曲载荷下的塑性变形能力及表面缺陷。根据产品规范确定弯心直径和弯曲角度（如180°）。

  • 冲击试验（夏比V型缺口）：测定材料在指定低温（如-20℃, -40℃）下的冲击吸收能量（KV2），评估其抗脆断能力。依据GB/T 229或ISO 148-1。

  • 硬度试验（布氏HBW、洛氏HRC、维氏HV）：间接评估材料强度、耐磨性和均匀性。

• 化学成分分析：

  • 光谱分析（火花直读光谱/OES或电感耦合等离子体发射光谱/ICP-OES）：快速定量分析C、Si、Mn、P、S及合金元素含量，精度可达ppm级。

  • 碳硫分析：采用红外吸收法精确测定碳、硫元素含量。

  • 湿法化学分析：作为仲裁方法，精确测定特定元素。

1.2 无损检测
在不损害被检对象使用性能的前提下，检测其表面或内部缺陷。

• 超声检测：

  • 原理：利用高频声波（0.5-25 MHz）在材料中传播遇界面反射或衰减的特性进行检测。

  • 技术要点：包括脉冲反射法（A扫）、相控阵超声（PAUT）和衍射时差法超声（TOFD）。用于检测内部裂纹、夹层、未熔合等。需校准仪器灵敏度（如使用DGS或DAC曲线），耦合剂需保证声波有效传输。PAUT可实现电子扫描和聚焦，检测效率和缺陷表征能力更强。

• 射线检测：

  • 原理：利用X射线或γ射线穿透材料，因缺陷部位与完好部位对射线吸收差异，在胶片或数字探测器上形成影像。

  • 技术要点：包括胶片照相（RT）和数字射线成像（DR/CR）。适用于检测体积型缺陷（气孔、夹渣）和厚度变化。需根据材料厚度、射源种类选择能量和曝光参数，遵循像质计（IQI）要求以保证灵敏度（通常要求识别丝径≤材料厚度的1-2%）。

• 磁粉检测：

  • 原理：铁磁性材料磁化后，表面或近表面缺陷处磁力线发生畸变形成漏磁场，吸附磁粉形成显示。

  • 技术要点：适用于检测表面及近表面（通常≤2mm）线性缺陷（裂纹、折叠）。需根据工件形状选择磁化方法（周向、纵向或复合磁化），磁化电流强度一般为（12-20）A/mm（工件直径）。使用灵敏度试片（如A型试片）验证系统性能。

• 渗透检测：

  • 原理：利用毛细作用使渗透液进入表面开口缺陷，清洗后显像剂吸附缺陷中的渗透液形成可见显示。

  • 技术要点：适用于非多孔性金属材料表面开口缺陷检测。分荧光渗透（灵敏度高）和着色渗透。关键控制参数包括渗透时间、清洗效果和显像时间。环境温度通常要求10-50℃。

• 涡流检测：

  • 原理：利用交变磁场在导电材料中感生涡流，通过检测涡流场变化来评估材料导电率、缺陷及涂层厚度。

  • 技术要点：适用于检测导电材料表面及近表面缺陷、分选材料和测量非导电涂层厚度。常用探头类型有绝对式和差分式。检测频率选择取决于渗透深度要求（频率越低，渗透越深）。

1.3 几何尺寸与形位公差检测
使用卡尺、千分尺、焊缝检验尺、全站仪、三维激光扫描仪等工具，依据图纸和标准（如GB/T 19804、ISO 13920）检测构件的长度、厚度、直线度、平整度、安装间距及焊缝尺寸（余高、焊脚尺寸）等。

1.4 防腐涂层检测

• 涂层厚度：使用磁性测厚仪（钢铁基体）或涡流测厚仪（非铁金属基体），依据GB/T 4956。测量点需有代表性，通常每平方米至少测量3点。

• 涂层附着力：采用划格法（GB/T 9286）或拉拔法（ISO 4624）。拉拔法可提供定量数据（MPa）。

• 涂层缺陷：使用低倍放大镜或目视检查针孔、流挂、桔皮等。

2. 各行业检测范围的具体要求

2.1 建筑钢结构行业

• 原材料：钢板、型钢需按批次进行力学性能和化学成分复验，符合GB/T 1591、GB/T 700等标准。抗震设防结构钢材需满足强屈比≥1.2、屈服强度实测值与标准值之比≤1.3、最大力总伸长率≥9%等要求。

• 焊接节点：一级、二级焊缝必须进行内部缺陷无损检测。超声波检测比例：一级焊缝100%，二级焊缝不低于20%。射线检测作为补充，用于厚度≥8mm的对接焊缝。探伤标准执行GB/T 11345、GB/T 3323。

• 高强螺栓连接副：需进行扭矩系数或紧固轴力复验，以及螺栓实物最小载荷试验。

2.2 压力容器与管道行业

• 检测标准更严苛：遵循TSG 21《固定式压力容器安全技术监察规程》、GB/T 150、ASME BPVC等。

• 全面检测：制造过程中对所有A、B类对接接头进行100%射线或超声检测。厚度＞30mm的碳钢和低合金钢板需进行超声检测以防分层。

• 在役检测：定期检验侧重于腐蚀检测、应力集中区裂纹检测（TOFD或PAUT应用广泛）和安全状况等级评定。

2.3 桥梁工程

• 疲劳性能与韧性要求高：主要受力钢材需进行-20℃或更低温度的冲击试验。焊接细节需满足疲劳强度要求。

• 检测范围：涵盖钢板、钢绞线、锚具、高强度螺栓等。焊缝检测要求同建筑钢结构，但对正交异性钢桥面板等关键疲劳细节的检测要求更高，常采用TOFD或相控阵超声进行精细化检测。

• 在役检测：定期检查包括涂层劣化评估、腐蚀检查、关键焊缝和螺栓的重复无损检测，以及整体线形与变形监测。

2.4 船舶与海洋工程

• 严苛环境适应性：材料需满足低温冲击、耐腐蚀（如船板需做盐雾试验）、Z向性能（抗层状撕裂）等要求。

• 广泛的无损检测：船体主要结构焊缝（如舱口围、主甲板边板）需进行大量射线或超声检测。水下部分检测常采用水下超声波或水下磁粉检测技术。

• 管系检测：液压和燃油管路系统需进行压力试验和清洁度检测。

3. 检测仪器的原理和应用

3.1 超声相控阵检测仪

• 原理：由多个独立晶片组成的探头阵列，通过电子控制各晶片发射脉冲的延迟时间，实现声束的偏转、聚焦和扫描，形成B扫、C扫、S扫等图像。

• 应用：复杂几何形状工件（如管节点、小径管）的焊缝检测；腐蚀成像（C扫）；缺陷的精准定量和可视化表征。相比常规超声，检测效率和可靠性显著提升。

3.2 数字射线成像系统

• 原理：采用平板探测器（DR）或成像板（CR）替代传统胶片接收穿透工件的X/γ射线，直接将辐射信号转化为数字图像。

• 应用：实现实时成像，检测效率高，可进行图像增强和分析，便于存储和传输。适用于批量生产检测和在役在线检测，但需关注其动态范围、空间分辨率和信噪比等关键性能指标。

3.3 磁记忆检测仪

• 原理：检测铁磁性工件在地磁场作用下，因应力集中或微观缺陷导致的磁畴组织定向不可逆变化所产生的自有漏磁场（磁记忆）信号。

• 应用：主要用于早期应力集中区域和疲劳损伤的筛查与定位，是一种有效的在役钢结构早期损伤预警手段，常与其他无损检测方法配合使用。

3.4 三维光学扫描测量系统

• 原理：采用结构光或激光扫描技术，高速获取工件表面的密集点云数据，与CAD模型进行三维比对。

• 应用：大型钢结构（如风电塔筒、建筑幕墙）的预制和安装精度控制、变形监测、逆向工程。测量精度可达微米至毫米级。

3.5 金属光谱分析仪

• 原理：OES通过电弧/火花激发样品，原子发射的特征光谱经光栅分光后被CCD检测，根据谱线波长和强度进行定性定量分析。ICP-OES利用高温等离子体激发，灵敏度更高。

• 应用：现场或实验室快速进行材料牌号鉴别和化学成分验证，是原材料入场检验的关键设备。便携式OES适合现场使用，实验室ICP-OES用于精确分析和痕量元素测定。
