螺柱检测技术内容

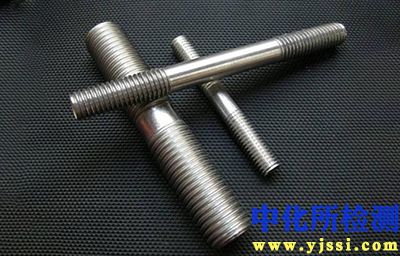

螺柱作为关键紧固连接件，其质量直接影响结构完整性、安全性和可靠性。系统的检测需覆盖从原材料到成品，再到服役状态的全生命周期。

1. 检测项目分类及技术要点

螺柱检测主要分为几何尺寸与形位公差检测、力学性能检测、表面与内部缺陷检测以及材料与镀层分析四大类。

1.1 几何尺寸与形位公差检测

• 检测项目：大径、中径、小径、螺距、牙型角、牙侧角、导程、旋合长度、头部尺寸（对边、对角、厚度）、杆部直线度、头部与杆部的同轴度、螺纹的圆度、锥度等。

• 技术要点：

  • 综合检验：使用螺纹环规（通规“T”和止规“Z”）进行快速功能性检验，通规应能顺利旋合，止规旋入量不得超过2扣。这是生产线最常用的方法。

  • 单项精密测量：使用螺纹千分尺测量中径，精度可达±0.004mm。对于高精度螺柱（如航空航天、精密仪器），需使用工具显微镜或轮廓投影仪进行牙型角、螺距等参数的精确影像测量，并结合专业螺纹测量软件分析。

  • 三维扫描：采用三坐标测量机或激光三维扫描仪，可获取螺纹的全尺寸三维点云数据，进行全面的形位公差分析和数字化存档，适用于首件鉴定、工装验证及逆向工程。

1.2 力学性能检测

• 检测项目：抗拉强度、屈服强度、断后伸长率、断面收缩率、硬度（布氏、洛氏、维氏）、扭矩-夹紧力关系、保证载荷、楔负载强度、脱碳层深度等。

• 技术要点：

  • 拉伸试验：依据GB/T 3098.1、ISO 898-1等标准，在万能材料试验机上对全规格或机加工试样进行测试，直至断裂。关键指标为抗拉强度Rm（如8.8级螺柱需≥800 MPa）和屈服强度Rp0.2。

  • 硬度试验：在螺柱末端或无螺纹杆部进行。洛氏硬度（HRC） 用于中高强度螺柱（如22-32HRC对应8.8级），布氏硬度（HBW） 适用于表面较粗糙的螺柱，维氏硬度（HV） 用于测量表面硬化层或脱碳层硬度梯度。

  • 紧固轴力/扭矩测试：使用轴力-扭矩测试仪，模拟实际装配工况，测量达到目标夹紧力所需的扭矩，或施加规定扭矩后产生的实际轴力，以评估摩擦系数（总摩擦系数μtot、螺纹摩擦系数μth、支撑面摩擦系数μb）的稳定性和一致性。

  • 保证载荷试验：对螺柱施加标准规定的保证载荷并保持15秒，螺纹不得发生脱扣或断裂，卸载后应能用手将螺纹环规顺利旋合。

  • 金相与脱碳层检测：制备螺柱横截面金相试样，经研磨、抛光、腐蚀后，在金相显微镜下观察显微组织（如回火索氏体），并依据GB/T 3098.1标准测量全脱碳层和部分脱碳层深度，其深度不得超过标准限值（如对螺纹直径≤20mm的8.8~12.9级螺柱，全脱碳层最大允许值为0.015mm）。

1.3 表面与内部缺陷检测

• 检测项目：表面裂纹、折叠、发纹、凹坑；内部裂纹、疏松、夹杂物等。

• 技术要点：

  • 磁粉检测：适用于铁磁性材料（如碳钢、合金钢）螺柱的表面及近表面缺陷检测。将螺柱磁化后，施加荧光或彩色磁悬液，缺陷处会产生磁痕显示。需注意磁化方向应尽可能与裂纹方向垂直。

  • 渗透检测：适用于所有非多孔性金属材料螺柱的表面开口缺陷检测。使用清洗剂、渗透剂、显像剂处理，缺陷处会渗出渗透剂形成显示。

  • 涡流检测：适用于导电材料螺柱的快速自动化检测，对表面及近表面裂纹、材料混料、硬度异常等敏感。通过检测线圈阻抗变化来判断缺陷，可实现高速在线分选。

  • 超声波检测：主要用于检测大型、关键螺柱的内部缺陷（如缩孔、夹杂）。使用纵波直探头从螺柱端面进行扫查，通过分析回波信号判断内部质量。

1.4 材料与镀层分析

• 检测项目：化学成分、微观组织、镀层厚度、镀层附着力、耐腐蚀性（如中性盐雾试验）。

• 技术要点：

  • 化学成分分析：使用火花直读光谱仪对螺柱进行快速原位成分分析，或使用碳硫分析仪和电感耦合等离子体发射光谱仪进行精确的实验室定量分析，确保材料符合标准牌号要求。

  • 镀层测试：使用磁性测厚仪或涡流测厚仪测量非磁性镀层（如锌、铬）或非导电镀层厚度。通过划格试验、弯曲试验评价镀层附着力。依据ISO 9227标准进行中性盐雾试验，评估镀锌、镀锌镍等防腐层的耐蚀性能，记录首次出现白色或红色锈蚀的时间。

2. 各行业检测范围的具体要求

不同行业因工况、安全系数和标准体系不同，对螺柱的检测重点和接受准则有显著差异。

• 航空航天：

  • 要求：最严苛，遵循NAS、MS、GB/T 3098系列中的高性能要求，并需满足材料标准（如AMS、GB/T 3077）。

  • 重点：100%进行力学性能（特别是高温/低温性能）、100%表面缺陷（磁粉或渗透）和超声波探伤检测。对氢脆风险进行严格管控（如电镀后需在4小时内进行去氢处理）。要求完整的材料追溯性和检测报告。

• 汽车制造：

  • 要求：遵循ISO 898-1、GB/T 3098.1及大众、通用等主机厂的企业标准。

  • 重点：高强度连接件（如连杆、缸盖、底盘悬挂螺栓）必须进行拉伸、硬度、保证载荷和扭矩-夹紧力关系测试，确保装配一致性和防松性能。摩擦系数测试是关键过程控制点。对脱碳层深度有严格限制。盐雾试验考核镀层耐腐蚀性。

• 风电与重型装备：

  • 要求：遵循ISO 898-1、EN 14399（预载荷高强度结构螺栓）、GB/T 1231等。

  • 重点：大直径（M24以上）高强度螺柱（如10.9级、12.9级）需进行严格的低温冲击韧性测试（V型缺口冲击试验），以验证其在寒冷环境下的抗脆断能力。楔负载试验和螺栓-螺母组合件载荷测试是核心项目。安装时常要求使用扭矩-转角法控制预紧力，因此对螺柱的屈服点一致性要求极高。

• 轨道交通：

  • 要求：遵循EN 15048、EN 14399及铁路行业特定标准（如TB/T）。

  • 重点：强调抗疲劳性能和防火性能。对表面缺陷（特别是应力集中部位的裂纹）进行100%检测。对用于车钩、转向架等关键部位的螺柱，需进行疲劳寿命试验。

• 通用机械与建筑钢结构：

  • 要求：遵循通用国标GB/T 3098系列。

  • 重点：常规检测尺寸、硬度、抗拉强度和保证载荷。建筑结构用高强度大六角头螺栓连接副需进行扭矩系数复验，确保现场施工预紧力准确。对C级普通螺栓，尺寸和功能检查为主。

3. 检测仪器的原理和应用

• 万能材料试验机

  • 原理：通过伺服电机或液压系统驱动横梁移动，对试样施加拉伸、压缩或弯曲载荷，力传感器和位移传感器同步测量载荷-位移曲线。

  • 应用：螺柱的拉伸试验、保证载荷试验、楔负载试验，直接获得抗拉强度、屈服强度、断后伸长率等核心力学参数。

• 轴力-扭矩测试仪

  • 原理：集成高精度扭矩传感器和轴向力传感器，在模拟紧固过程中实时同步测量输入扭矩和产生的轴向夹紧力。

  • 应用：精确测定螺柱-螺母副的总摩擦系数、螺纹摩擦系数、支撑面摩擦系数，是评估装配工艺性和连接可靠性的关键设备。

• 三坐标测量机

  • 原理：通过探针在三个相互垂直的导轨上移动，接触被测工件表面，获取点的空间坐标，通过软件构建几何元素并进行尺寸、形位公差计算。

  • 应用：对螺柱的头部形位公差、杆部直线度、螺纹的三维轮廓等进行高精度、非接触式测量，尤其适用于复杂轮廓和首件全面检测。

• 光学轮廓/投影仪

  • 原理：将被测螺纹轮廓通过光学系统放大并投射到屏幕上，与标准轮廓线图或数字化模板进行比较测量。

  • 应用：螺纹牙型角、螺距、牙高等单项参数的快速、直观测量，成本较低，适用于生产现场检验。

• 直读光谱仪

  • 原理：电极产生高压火花激发样品表面原子，不同元素原子发出特定波长的特征光谱，通过光栅分光和光电倍增管检测，计算元素成分及含量。

  • 应用：螺柱材料的快速化学成分分析，用于来料检验和材料牌号鉴别，防止混料。

• 磁粉探伤机

  • 原理：铁磁性工件被磁化后，表面或近表面缺陷会形成漏磁场，吸附施加的磁粉，从而形成肉眼可见的磁痕显示。

  • 应用：钢制螺柱表面及近表面裂纹、折叠等缺陷的快速、高灵敏度检测，是汽车、航空等领域的关键无损检测手段。

• 盐雾试验箱

  • 原理：在密闭箱体内，用氯化钠溶液模拟海洋大气环境，通过喷雾、恒温恒湿等方式加速腐蚀过程。

  • 应用：评估螺柱电镀层、达克罗涂层等防腐涂层的耐腐蚀性能，是评价其环境适应性的标准化试验方法。
