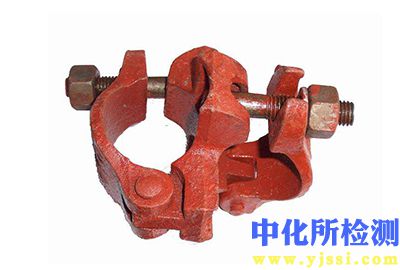

扣件检测详细技术内容

1. 检测项目分类及技术要点

扣件检测是确保机械连接可靠性与安全性的关键环节，主要分为以下几类：

1.1 几何尺寸与形位公差检测

• 技术要点：使用精密量具（如千分尺、卡尺、螺纹规、投影仪）测量螺杆直径、螺距、螺纹中径、头高、对边宽度等关键尺寸。形位公差包括头部对螺杆的同轴度、螺纹的螺旋角误差及直线度。依据标准（如GB/T、ISO、DIN、ASME）的6g、6H等公差带进行判定，尺寸精度通常要求控制在±0.01mm至±0.1mm范围内。

1.2 机械性能检测

• 强度指标：

  • 抗拉强度：试样在拉伸试验机上承受最大拉伸应力直至断裂，记录最大载荷。以螺栓性能等级为例，8.8级要求抗拉强度不低于800 MPa。

  • 屈服强度：测定发生0.2%永久塑性变形时的应力，8.8级螺栓要求屈服强度不低于640 MPa。

  • 保证载荷试验：对螺栓施加规定保证应力并维持15秒，卸荷后测量永久伸长量不得超过12.5μm。

• 硬度：采用洛氏（HRC）、布氏（HBW）或维氏（HV）硬度计测试表面及心部硬度，以评估材料均匀性和热处理效果。例如，10.9级螺栓心部硬度范围通常为32-39 HRC。

• 韧性指标：

  • 楔负载试验：评估螺栓头杆结合强度，在拉伸时于头下放置楔垫，要求断裂发生在螺纹部分或无螺纹杆部，而非头部。

  • 冲击试验：对低温或高强度扣件，采用夏比V型缺口试样测定冲击吸收功，评估脆性断裂倾向。

1.3 表面缺陷与镀层检测

• 表面缺陷：目视或磁粉探伤、涡流探伤检测裂纹、折叠、凹痕、锈蚀等。磁粉探伤适用于铁磁性材料，可检测表面及近表面微米级裂纹。

• 镀层检测：

  • 厚度：采用磁性测厚仪（磁性基体上非磁性涂层）或涡流测厚仪（非磁性基体上绝缘涂层）测量，精度可达±1μm。常用镀锌层厚度范围为5-25μm。

  • 耐腐蚀性：通过中性盐雾试验（NSS）、醋酸盐雾试验（AASS）或铜加速醋酸盐雾试验（CASS）评估。如ISO 9227标准，典型要求为96小时盐雾试验无红锈。

  • 氢脆测试：对高强度扣件（通常≥10.9级），电镀后需进行200小时以上的持久载荷试验，以排除氢致延迟断裂风险。

1.4 材料与金相分析

• 化学成分：采用光谱分析仪（直读或手持式XRF）精确测定C、Mn、Si、P、S等元素含量，确保符合材料牌号要求。

• 金相组织：通过光学显微镜或扫描电镜（SEM）观察显微组织（如回火索氏体）、晶粒度（通常要求8级或更细）、脱碳层深度（螺纹部位全脱碳层深度不得超过0.015mm）及非金属夹杂物评级。

1.5 螺纹检测

• 综合检验：使用螺纹通止规（塞规、环规）进行功能性验收，通规应顺利旋合，止规旋入不得超过2.5扣。

• 单项测量：利用螺纹千分尺、三针法或光学轮廓仪测量螺纹中径、大径、小径、牙型角及螺距累积误差。

2. 各行业检测范围的具体要求

2.1 汽车工业
要求极为严格，遵循IATF 16949质量管理体系及多项国际标准（如ISO 898-1, ISO 10683）。

• 关键安全部位：发动机连杆螺栓、轮毂螺栓、悬架连接螺栓等需进行100%的硬度、扭矩-转角关系、头部折叠缺陷（如采用光学自动分选机）及表面裂纹（磁粉或涡流探伤）检测。

• 装配性能：进行摩擦系数测试（μs和μth）和扭矩-预紧力关系测试，以确保精确的夹紧力控制。摩擦系数范围通常控制在0.10-0.16之间。

• 耐环境性：进行严格的盐雾、循环腐蚀及振动测试，模拟长期使用环境。

2.2 航空航天
遵循最高标准，如NAS、MS、GB及企业规范。

• 材料与工艺：广泛使用高温合金、钛合金等，需进行全面的化学成分、微观组织（β相含量等）及无损检测（渗透、超声、X射线）。

• 疲劳性能：是核心指标，需进行高周疲劳试验（通常10^7次循环以上），并评估裂纹扩展速率。

• 应力腐蚀：对关键扣件在特定介质（如3.5% NaCl溶液）下进行应力腐蚀开裂（SCC）试验。

• 可追溯性：要求从原材料到成品的全程可追溯，每批次甚至每个扣件都有独立记录。

2.3 土木建筑与钢结构
主要依据GB、AISC、EN等标准。

• 高强度螺栓连接副：对GB/T 1228-1231规定的10.9S级大六角头或扭剪型高强度螺栓，必须复验扭矩系数（平均值0.110-0.150，标准偏差≤0.010）或紧固轴力，并进行连接副的承载力试验。

• 螺栓球节点：对网架结构用高强度螺栓（如10.9S级）需进行拉力荷载试验和表面硬度检验。

• 抗滑移系数：对使用摩擦型连接的钢结构节点，需进行连接板试件的抗滑移系数试验，通常要求≥0.45。

2.4 轨道交通
遵循EN、TB、ISO等标准，强调可靠性与耐久性。

• 转向架、轨道连接：关键螺栓需进行高强度的疲劳试验（如200万次拉-拉或剪切疲劳）、冲击韧性和低温性能测试（如-40℃或-60℃冲击）。

• 防松性能：对防松螺母或涂胶螺栓，需进行横向振动试验（如DIN 25201-4，Junker试验），评估其抗松脱能力。

2.5 通用机械与重型装备
依据通用标准，但针对特定工况有特殊要求。

• 预紧力控制：大型法兰连接、压力容器等需精确计算和控制预紧力，对螺栓进行保证载荷和塑性伸长率检测。

• 高温/低温性能：对在极端温度下工作的扣件，需测试其高温持久强度、蠕变性能或低温冲击韧性。

3. 检测仪器的原理和应用

3.1 力学试验机

• 原理：伺服电机或液压系统驱动横梁运动，通过高精度负荷传感器和引伸计测量载荷与变形。

• 应用：进行拉伸、压缩、弯曲、剪切、保证载荷、楔负载等试验，是获取强度与塑性指标的核心设备。

3.2 硬度计

• 原理：

  • 洛氏硬度：通过测量压头（金刚石圆锥或钢球）在初始试验力和总试验力先后作用下的压痕深度差来计算硬度。

  • 布氏硬度：通过测量一定直径的硬质合金球在一定试验力下产生的压痕直径来计算硬度，适用于较粗大组织。

  • 维氏硬度：通过测量金刚石正四棱锥体压痕对角线长度计算硬度，适用于薄层或小区域。

• 应用：快速评估材料表面及心部硬度，监控热处理质量。

3.3 光谱分析仪

• 原理：样品在电弧/火花激发下产生特征光谱，通过光栅分光并由CCD检测器接收，根据谱线波长和强度定性、定量分析元素含量。

• 应用：用于炉前快速成分分析及成品材料的牌号验证。

3.4 无损检测设备

• 磁粉探伤机：铁磁性材料磁化后，表面或近表面缺陷处产生漏磁场吸附磁粉形成显示。适用于批量检测表面裂纹。

• 涡流探伤仪：通有交流电的线圈在导电工件表面感应出涡流，缺陷会扰动涡流从而改变线圈阻抗。适用于表面缺陷高速自动检测，可用于分选混料。

• 超声波探伤仪：高频声波传入工件，遇到缺陷或界面发生反射，通过分析回波判断内部缺陷。可用于大直径螺栓内部裂纹或夹杂检测。

• X射线实时成像系统：利用X射线穿透工件并在探测器上形成灰度图像，直观显示内部孔隙、裂纹等缺陷。

3.5 尺寸与轮廓测量仪器

• 光学投影仪/影像测量仪：利用光学放大和CCD成像，结合软件进行非接触式二维尺寸、形位公差及螺纹轮廓的精密测量。

• 三坐标测量机：通过探头在三个相互垂直导轨上移动，精确获取工件表面点三维坐标，进行复杂形位公差的测量。

• 激光扫描仪：通过激光三角测量原理快速获取工件表面密集点云数据，用于三维轮廓比对和逆向工程。

3.6 扭矩-轴向力测试系统

• 原理：将螺栓连接副安装在测试台上，伺服电机驱动施加扭矩，通过扭矩传感器和轴向力传感器同步测量扭矩和产生的轴向预紧力，绘制扭矩-轴向力-转角曲线。

• 应用：确定扭矩系数、总摩擦系数、螺纹摩擦系数和支承面摩擦系数，为装配工艺制定提供关键数据。

3.7 环境试验设备

• 盐雾试验箱：模拟海洋或含氯大气环境，通过喷射雾化氯化钠溶液，加速评估镀层或材料耐腐蚀性能。

• 振动试验台：模拟运输或使用中的振动环境，主要用于评估扣件防松性能及疲劳寿命。

以上检测项目、行业要求与仪器应用共同构成了确保扣件质量与可靠性的完整技术体系，各环节需严格依据相关标准与规范执行。
