铅粉检测技术内容

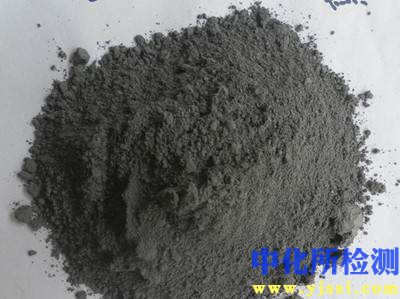

铅粉，主要成分为金属铅（Pb）或氧化铅（PbO、Pb₃O₄等）的细颗粒粉末，广泛应用于铅酸蓄电池、颜料、涂料、辐射防护材料、合金及塑料稳定剂等领域。其检测的核心目标是精确测定铅含量、理化特性及杂质成分，以确保产品质量、生产安全并满足环保与健康法规要求。检测需依据国家及国际标准（如GB/T、ISO、ASTM、JIS等）严格执行。

1. 检测项目分类及技术要点

铅粉检测可分为化学成分分析、物理性能测试及环境安全检测三大类。

1.1 化学成分分析

• 总铅含量及铅氧化物形态分析：

  • 技术要点：总铅含量通常采用湿法消解-原子光谱法。样品经硝酸、过氧化氢等强酸体系完全消解后，将铅转化为离子态。铅氧化物形态（如Pb、PbO、Pb₃O₄的比例）分析则更为复杂，常采用化学滴定法（如乙酸-乙酸钠溶解-PbO滴定） 或X射线衍射法（XRD） 进行物相定量分析。蓄电池用铅粉的氧化度（PbO质量分数）是关键指标，一般控制在65%-85%之间。

  • 关键参数：消解完全性、标准物质校准、基体效应消除。

• 杂质元素含量：

  • 技术要点：重点检测对电池性能或材料性能有害的元素，如铁（Fe）、铜（Cu）、锑（Sb）、铋（Bi）、砷（As）、镉（Cd）、铬（Cr⁶⁺）等。主要使用电感耦合等离子体原子发射光谱法（ICP-OES） 或电感耦合等离子体质谱法（ICP-MS）。后者检出限更低，可达μg/kg级别，适用于高纯要求。

  • 关键参数：各元素特征谱线的选择、干扰校正、检出限与定量限。

1.2 物理性能测试

• 粒度分布与比表面积：

  • 技术要点：粒度分布直接影响铅粉的化学反应活性与工艺性能。主要采用激光衍射粒度分析仪，测量范围通常为0.1-1000 μm。比表面积则多采用氮吸附BET法测定，对于蓄电池铅粉，比表面积是衡量其氧化度和活性的核心指标，通常范围在0.5-2.0 m²/g。

  • 关键参数：分散剂选择与分散时间（确保颗粒充分分散不团聚）、脱气温度与时间（BET法）。

• 松装密度与振实密度：

  • 技术要点：依据GB/T 1479.1或ISO 3923-1，使用标准漏斗法测定松装密度；使用振实密度仪测定振实密度。两者是反映铅粉颗粒形貌（如是否为多孔状“巴顿粉”或致密状“球磨粉”）和包装、填充性能的重要参数。

• 分散度与吸油量：

  • 技术要点：对于颜料用铅粉，分散度影响着色力与遮盖力；吸油量则影响其在涂料、油墨中的配方设计。通常按颜料检测标准进行。

1.3 环境安全检测

• 可溶性铅含量：

  • 技术要点：模拟人体或环境接触条件下的铅溶出量，是评估产品安全性的强制性指标。通常采用模拟胃液（0.07mol/L HCl）或醋酸溶液浸提，后续用原子吸收光谱（AAS）或ICP-OES测定。玩具、涂料等消费品对此有严格限量（如美国CPSC、中国GB 6675）。

• 粉尘爆炸特性：

  • 技术要点：铅粉属于可燃粉尘，需评估其最低着火温度、爆炸下限浓度（MEC）、最大爆炸压力（Pmax）及爆炸指数（Kst） 。测试需在专用粉尘爆炸特性测试装置（如哈特曼管、20L球）中进行，严格遵守防爆安全规程。

2. 各行业检测范围的具体要求

2.1 铅酸蓄电池行业

• 核心要求：关注铅粉的氧化度、视密度、吸酸值、粒度分布及杂质含量。

• 具体要求：启动型电池用铅粉氧化度通常较高（75%-85%），以提供高启动电流；动力电池用铅粉则更注重循环寿命，对杂质控制极严，如Fe要求常低于0.001%。需定期检测铅膏的合膏特性与固化后的相组成。

2.2 颜料、涂料与油漆行业

• 核心要求：关注总铅及可溶性铅含量、颜色、遮盖力、着色力、耐候性及分散性。

• 具体要求：必须符合各国严格的环保法规。例如，中国《涂料中有害物质限量》（GB 30981）对涂料中可溶性铅有明确限值。国际玩具安全标准（ISO 8124-3）对玩具涂层材料中可迁移铅元素限值为90 mg/kg。红丹（Pb₃O₄）、黄丹（PbO）等作为防锈颜料使用时，需检测其防锈性能与基料相容性。

2.3 辐射防护材料行业

• 核心要求：关注铅当量（屏蔽性能）、铅纯度、均匀性及力学性能。

• 具体要求：用于防护服、屏蔽板的含铅橡胶或塑料，其核心是“铅当量”（单位厚度材料相当于纯铅的屏蔽厚度）。检测需使用标准X射线或γ射线源（如Cs-137、Co-60）在特定能量下进行比对测量。铅粉纯度要求通常高达99.99%以上，以减少杂质导致的次级辐射。

2.4 塑料热稳定剂及其他行业

• 核心要求：关注铅含量（以金属铅或化合物计）、热稳定性、透明度（如需）及硫污染。

• 具体要求：作为PVC等塑料的稳定剂，需评估其在加工温度下的长期热稳定效率。同时，需严格控制与硫化物接触变黑的问题。

3. 检测仪器的原理和应用

3.1 原子吸收光谱仪（AAS）与石墨炉原子吸收光谱仪（GF-AAS）

• 原理：基于基态原子对特征波长光的吸收进行定量。GF-AAS将样品注入石墨管，经程序升温原子化，灵敏度极高。

• 应用：主要用于铅及杂质元素的定量分析，尤其是环境安全检测中的痕量铅测定。GF-AAS测定血铅、尿铅是职业健康监护的标准方法。

3.2 电感耦合等离子体原子发射光谱/质谱仪（ICP-OES / ICP-MS）

• 原理：ICP产生高温等离子体（~6000-10000K）使样品完全原子化并激发/电离，OES测量特征发射光谱，MS测量离子质荷比。

• 应用：ICP-OES是主流的多元素同时或快速顺序分析工具，用于铅粉中常量及微量杂质的精确测定。ICP-MS具备超痕量（ppt级）分析能力，用于高纯材料中极低含量杂质（如Cd、Hg、Tl）的分析及同位素比值测定。

3.3 X射线荧光光谱仪（XRF）

• 原理：用X射线激发样品原子产生次级X射线荧光，根据荧光能量和强度进行定性与定量分析。

• 应用：适用于快速无损筛查，可用于生产线在线或现场对铅含量进行半定量或定量分析。但对于轻元素和化合物形态分辨能力有限，通常需要AAS/ICP方法进行校准和确认。

3.4 X射线衍射仪（XRD）

• 原理：基于晶体对X射线的衍射效应，通过分析衍射角（2θ）和强度来鉴定物相。

• 应用：铅粉物相分析的核心设备，用于准确测定铅粉中金属铅（Pb）、一氧化铅（PbO，包括四方晶系和斜方晶系）、四氧化三铅（Pb₃O₄）等各相的比例，是计算氧化度的直接方法。

3.5 激光衍射粒度分析仪与比表面积分析仪

• 原理：粒度仪基于颗粒群对激光的散射角度与粒度相关的原理（米氏理论）；比表面积仪基于气体分子（通常是N₂）在样品表面的吸附量，利用BET方程计算。

• 应用：物理性能核心检测设备。粒度仪提供体积/数量分布、D10、D50、D90等关键参数。比表面积仪直接给出铅粉活性表面积数据，两者共同指导生产工艺优化。

3.6 粉尘爆炸特性测试装置

• 原理：在封闭或半封闭容器内，用化学点火头点燃已知浓度的悬浮粉尘云，通过压力传感器记录爆炸压力随时间的变化曲线。

• 应用：专门用于测定粉尘的爆炸性参数（Pmax, Kst, MIE, MEC等），为生产、储存、运输过程中的防爆设计（如泄爆、抑爆、隔爆）提供法定数据依据。
