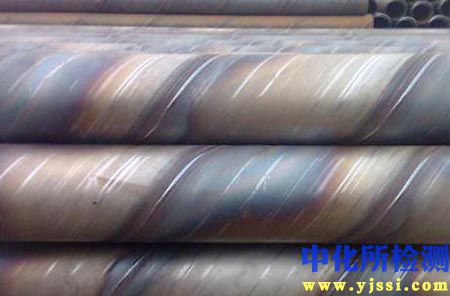

焊接钢管检测技术内容

焊接钢管的检测贯穿原材料、生产过程及成品阶段，旨在评估其力学性能、几何尺寸、内部/外部质量及化学成分，确保其符合设计规范和使用安全。

1. 检测项目分类及技术要点

焊接钢管的检测可分为四大类：

1.1 几何尺寸与外观检测

• 外径、壁厚、椭圆度、长度： 使用高精度卡尺、千分尺、π尺、超声测厚仪、激光测距仪进行多点测量。关键技术要点在于测量点的选择必须具有代表性（通常避开焊缝区域测量壁厚），并遵循产品标准（如API 5L、GB/T 9711）规定的公差要求。

• 焊缝余高、错边量： 使用焊缝检验尺或专用量规。余高过高易造成应力集中，过低则可能削弱焊缝强度；错边量直接影响焊缝的有效承载厚度。

• 弯曲度（直线度）： 将钢管放置于平台上，用塞尺测量最大间隙，或使用激光直线度测量仪。

• 外观质量： 目视或借助内窥镜检查钢管内外表面，包括裂纹、折叠、划伤、锈蚀、焊接缺陷（如咬边、焊瘤、表面气孔）等。需有良好的照明条件，必要时进行表面清理。

1.2 力学与工艺性能检测

• 拉伸试验： 从钢管母材（横向/纵向）和焊缝（横向拉伸）处制取试样，在万能试验机上测定屈服强度（Rp0.2）、抗拉强度（Rm）、断后伸长率（A）。焊缝拉伸试样需确保焊缝处于试样中心。

• 弯曲试验（导向弯曲试验）： 评估焊缝的塑性和表面质量。将矩形试样环绕规定直径的弯芯弯曲180°，检查试样受拉面（正弯、背弯、侧弯）有无裂纹。弯芯直径与试样厚度之比是关键参数。

• 冲击试验（夏比V型缺口冲击）： 评估母材、焊缝及热影响区（HAZ）在低温下的韧性。试样缺口分别开在以上区域，在指定温度（如-10℃, -20℃, -46℃）下测试冲击吸收能量（KV2）。对严寒环境用管至关重要。

• 硬度试验： 使用布氏、维氏或洛氏硬度计，在焊缝横截面上按规范（如ISO 15614-1）划出网格进行测定，以评估焊接区的硬化趋势和软化区，间接反映材料强度和韧性。

• 压扁试验、展平试验、反向弯曲试验： 用于评估焊缝的延展性和结合质量。压扁试验中，试样被压至规定距离（H），检查焊缝区域是否出现裂纹。

1.3 化学成分分析

• 光谱分析： 使用直读光谱仪（OES）对钢管及焊材进行快速、多元素定量分析，确保C、Mn、Si、P、S、Cr、Mo、Ni等关键元素符合标准。

• 碳硫分析仪： 精确测定碳、硫含量。

• IPC光谱仪或X射线荧光光谱仪（XRF）： 用于现场快速材料牌号鉴别。

1.4 无损检测
这是焊接钢管质量控制的核心环节。

• 焊缝全长连续性检测：

  • 涡流检测（ECT）： 适用于碳钢和低合金钢管，对表面和近表面缺陷（如裂纹、未熔合）敏感。检测速度快，但深度有限，且对材料导电性有要求。

  • 漏磁检测（MFL）： 主要用于检测壁厚损失（腐蚀、点蚀）和较深的纵向缺陷。对内外壁缺陷均有检测能力，但近表面分辨率低于涡流。

  • 超声检测（UT）：

    • 手动/自动超声： 使用单晶或多晶片探头，针对焊缝进行探测。可检测内部未焊透、未熔合、夹渣、气孔等。通常采用横波斜探头，利用一次波、二次波覆盖焊缝区域。需制作含人工缺陷（如横孔、刻槽）的对比试样进行校准。

    • 超声相控阵（PAUT）： 采用多阵元电子扫描，可生成焊缝截面的实时图像（S扫、C扫），检测效率高，缺陷定位和定量更精准，正在成为主流技术。

    • TOFD（超声衍射时差法）： 利用缺陷端点的衍射波进行检测和尺寸测定，对体积型缺陷和面状缺陷（特别是未熔合）的检出率高，定量精度好，常与脉冲反射法UT结合使用。

• 焊缝体积型检测：

  • 射线检测（RT）： 采用X射线或γ射线（如Ir-192，Se-75）对焊缝进行照相。能提供直观的二维影像底片（或数字图像），永久记录缺陷的平面投影，对体积型缺陷（气孔、夹渣）敏感。数字射线（DR、CR）技术应用日益广泛。但存在辐射安全、成本高、对未熔合类面状缺陷检出率有限等缺点。

• 表面及近表面缺陷检测：

  • 磁粉检测（MT）： 适用于铁磁性材料。对焊缝表面及近表面的裂纹、折叠等线性缺陷极为敏感。需根据钢管磁化方向（周向/纵向）采用适当的磁化方法（如线圈法、轴向通电法）。

  • 渗透检测（PT）： 适用于所有非多孔性金属材料，用于检测表面开口缺陷。操作简便，但对浅的皮下缺陷不敏感。

2. 各行业检测范围的具体要求

不同应用领域的焊接钢管，其检测标准和侧重点差异显著。

2.1 石油天然气输送管线管（遵循API 5L / ISO 3183 / GB/T 9711）

• 高压、长距离、恶劣环境的特点决定了其检测要求最为严格。

• 无损检测： 要求对焊缝进行100%的自动超声检测（AUT），通常采用多通道系统，结合TOFD技术。AUT后，还需对焊缝进行100%的X射线检测（工业电视或DR） 进行复验或抽验。对大口径厚壁管，AUT是强制性要求。

• 性能试验： 严格的拉伸、冲击（母材、焊缝、HAZ三区）、硬度、导向弯曲试验。高压输气管线对DWTT（落锤撕裂试验） 有要求，以评估抗脆性断裂能力。

• 尺寸公差： 外径、壁厚、椭圆度公差控制严格，以保证现场环焊匹配性和承压能力。

2.2 锅炉、压力管道用管（遵循ASME SA/ASTM A53, A106, A178 / GB 5310, GB 3087）

• 侧重高温高压下的材料稳定性和安全性。

• 化学成分： 对P、S等有害元素控制更严，对合金元素有特定要求。

• 力学性能： 除常温拉伸外，常要求进行高温拉伸试验。冲击试验温度根据使用条件确定。

• 无损检测： 通常要求对焊缝进行100%的射线检测（RT）或超声检测（UT）。对于高热负荷区域（如锅炉过热器管），要求更高。

• 工艺试验： 可能要求进行扩口试验、压扁试验以验证工艺性能。

2.3 结构用管（遵循ASTM A500, A501 / GB/T 13793, GB/T 6728）

• 侧重承载能力和几何尺寸。

• 力学性能： 主要进行拉伸和弯曲试验，冲击试验要求相对较低，除非用于低温环境。

• 无损检测： 通常不强制要求全面的焊缝无损检测，但可能根据设计等级进行抽样RT或UT。外观和尺寸检查是重点。

• 尺寸公差： 对截面尺寸（外径、壁厚、方形管的直角偏差）和直线度有明确要求，以保证结构装配精度。

2.4 普通流体输送用管（遵循ASTM A53 / GB/T 3091）

• 通用性要求，注重经济性和基本安全性。

• 检测项目相对基础： 以水压试验或气压试验验证其承压密封性为核心。进行常规的拉伸试验、压扁试验或弯曲试验。

• 无损检测： 通常不要求RT或UT，但可能要求进行涡流检测（ECT） 作为焊缝连续性的快速筛查手段。

• 镀锌层检查： 对于镀锌焊管，需检测镀层厚度、均匀性和附着力。

3. 检测仪器的原理和应用

3.1 无损检测仪器

• 超声相控阵（PAUT）仪：

  • 原理： 通过控制阵列探头中各晶片的激发延时，实现声束的偏转、聚焦和扫描，无需移动探头即可完成对焊缝截面的电子扫描。

  • 应用： 生成S扫（截面视图）、C扫（俯视投影）图像，直观显示缺陷的位置、取向和尺寸。特别适用于复杂几何形状焊缝、窄间隙焊和奥氏体焊缝检测。是现代管线管AUT系统的核心。

• TOFD检测仪：

  • 原理： 使用一对分离的发射和接收探头，对称布置于焊缝两侧。主要利用缺陷上下端点产生的衍射波信号的时间差来计算缺陷自身高度。

  • 应用： 对垂直方向延伸的缺陷（如未熔合、裂纹）高度测量精度高，与脉冲反射法UT互补，常用于管线、压力容器的焊缝检测。

• 数字射线检测（DR/CR）系统：

  • 原理： DR采用平板探测器（FPD）直接接收射线并转换为数字图像；CR使用成像板（IP）代替传统胶片，经激光扫描读取图像。

  • 应用： 相比胶片RT，成像速度快、无需化学处理、动态范围宽、便于数字化存储和传输。已广泛应用于各类钢管的焊缝检测。

• 多通道自动超声/漏磁/涡流检测系统：

  • 原理： 将多个探头（UT、MFL或ECT）集成在探伤架上，由机械装置驱动钢管或探头相对旋转和直线运动，实现螺旋扫描全覆盖。数据采集系统同步记录所有通道信号。

  • 应用： 钢管生产线上用于对整根钢管的焊缝和管体进行100%在线自动检测，是保证大批量生产质量的关键设备。

3.2 力学性能试验设备

• 微机控制电液伺服万能试验机： 采用闭环伺服控制，力值、位移控制精确，可完成拉伸、压缩、弯曲等多种试验，数据自动采集处理。

• 全自动冲击试验机： 配备自动送样、摆锤释放、试样断裂回收及能量值自动读取功能，提高测试效率和安全性，尤其适用于大批量低温冲击试验。

3.3 化学成分分析仪器

• 直读光谱仪（OES）： 利用电弧/火花激发样品，原子特征光谱经光栅分光后，由光电倍增管或CCD检测器检测强度，进行定量分析。分析速度快（一分钟内数十种元素），精度高，是炉前和成品分析的主力。

• 手持式XRF光谱仪： 利用X射线管激发样品，测量特征X射线荧光进行成分分析。用于现场快速材料鉴别（PMI）和合金牌号复核，但对C、S等轻元素分析能力有限。
