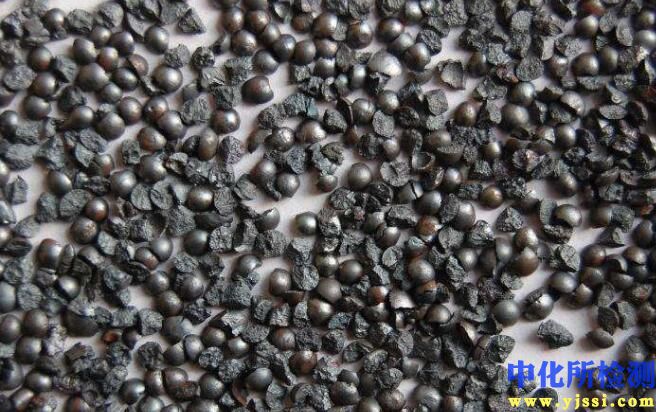

钢砂检测技术规范

一、检测项目分类及技术要点

1. 物理性能检测

粒度分布：

• 技术要点： 依据GB/T 9258.1-2000《涂附磨具用磨料 粒度分析 第1部分：粒度组成测定》或ISO 8486系列标准。采用标准筛组（符合GB/T 6003.1）进行机械筛分，筛分时间为15±1分钟。结果以质量百分比表示，关键指标为主粒度群含量（通常要求≥70%），以及粗粒群与细粒群的界限值。

• 数据要求： 记录累积分布曲线和微分分布曲线，D10、D50、D90特征粒径值需精确测定。

硬度：

• 技术要点： 主要采用洛氏硬度（HRC）或显微维氏硬度（HV）检测。依据GB/T 230.1-2018《金属材料 洛氏硬度试验 第1部分：试验方法》或GB/T 4340.1-2009《金属材料 维氏硬度试验 第1部分：试验方法》。取样需为未使用过的完整颗粒，镶嵌制样后在不同颗粒上选取至少5个光滑剖面进行测试，取平均值。

• 数据要求： 常规切割用钢砂HRC范围一般为40-55，强化抛喷丸用钢砂可达HRC 55-65。报告需注明硬度标尺及单个测量值。

韧性（抗破碎性）：

• 技术要点： 通过“SAE J445回转破碎试验”或类似方法评估。将一定量（通常100g）标准钢砂装入装有叶轮的测试机内，在固定转速下回转一定次数（如5000转），随后筛出破碎产生的细粉（如通过0.3mm筛），计算破碎损耗百分比。

• 数据要求： 损耗率越低，韧性越好。高品质抛喷丸钢砂破碎损耗率应低于15%。

表观密度与缺陷颗粒含量：

• 技术要点： 表观密度检测按GB/T 23561.7-2009进行，使用标准容积容器称重。缺陷颗粒（如多孔、开裂、熔渣夹杂、严重异形颗粒）含量通过体视显微镜（放大倍数10-50倍）人工抽检判定，抽检样本量不少于500颗。

• 数据要求： 表观密度通常要求≥7.0 g/cm³。缺陷颗粒含量应低于1%（质量分数）。

2. 化学成分检测

• 技术要点： 采用光谱分析法（如直读光谱仪OES）或湿法化学分析。依据GB/T 4336-2016《碳素钢和中低合金钢 火花放电原子发射光谱分析方法》或GB/T 223系列标准。取样需具有代表性，需将钢砂颗粒熔铸成块状或压制成饼状试样以保证成分均匀性。

• 关键元素及要求：

  • 碳（C）： 决定基体硬度，范围通常为0.7%-1.2%。

  • 硅（Si）、锰（Mn）： 脱氧和强化元素，Si一般0.4%-1.2%，Mn一般0.6%-1.5%。

  • 硫（S）、磷（P）： 有害元素，要求越低越好，通常P≤0.05%，S≤0.05%。

  • 铬（Cr）、钼（Mo）： 合金化元素，用于提高淬透性和耐磨性，含量依牌号而定。

3. 金相组织检测

• 技术要点： 取样镶嵌、抛光、用2-4%硝酸酒精溶液腐蚀后，在光学显微镜下（100-1000倍）观察。依据GB/T 13298-2015《金属显微组织检验方法》。

• 技术要求： 优质钢砂的理想组织应为均匀的回火马氏体或贝氏体，允许少量残余奥氏体。应避免存在连续的网状碳化物、过量残余奥氏体（＞15%）以及粗大的初生碳化物。晶粒度按GB/T 6394评定，一般要求不低于7级。

4. 使用性能检测（针对抛喷丸）

• 技术要点： 采用“阿尔门（Almen）试片”弧高法评估喷丸强度。依据SAE J443或GB/T 19816.4-2005《涂覆涂料前钢材表面处理 喷射清理用金属磨料的试验方法 第4部分：表观密度的测定》（注：强度测试方法标准通常参考行业通用规范）。使用饱和曲线法确定达到饱和喷丸状态所需时间，对应的弧高值（如N试片读数）即为喷丸强度。

• 覆盖率检测： 通过目视对比或图像分析软件，评估在工作表面达到规定覆盖率（通常98%）所需的工艺时间或磨料流量。

二、各行业检测范围的具体要求

1. 铸造行业（抛丸/喷丸清理）

• 侧重项目： 粒度分布、硬度、韧性、缺陷颗粒含量。

• 具体要求：

  • 清理铸件： 根据铸件材质（灰铁、球铁、铸钢）和表面粘砂程度选择硬度适中（HRC 40-50）、韧性好的钢砂，避免损伤铸件本体。粒度常用S330（0.8mm）- S550（1.4mm）。

  • 要求低破碎率和高循环寿命，缺陷颗粒需严格控制以防堵塞抛头。

2. 汽车/航空航天（零部件强化）

• 侧重项目： 化学成分均匀性、硬度、粒度一致性、金相组织、喷丸强度。

• 具体要求：

  • 极其严格。钢砂必须化学成分稳定，确保批次一致性。

  • 硬度范围要求精确（如HRC 45-50或HRC 50-55），以在零件表面引入稳定、可控的残余压应力层。

  • 粒度分布集中，需95%以上颗粒位于标称范围，确保强化效果均匀。

  • 金相组织必须为均匀回火马氏体，无有害相。

  • 喷丸强度（阿尔门强度）是核心验收指标，需满足精确的工艺规范。

3. 钢铁/船舶（表面除锈与预处理）

• 侧重项目： 硬度、粒度、表观密度、清洁度（无油污）。

• 具体要求：

  • 硬度要求较高（HRC 55-65），以高效去除轧制氧化皮和旧涂层。

  • 粒度根据表面粗糙度（轮廓）要求选择，通常较粗（S550-S780，即1.4-2.0mm），用于产生合适的锚纹深度。

  • 高表观密度（≥7.2 g/cm³）以确保足够的冲击动能。

  • 必须无油无水，以防污染待涂装表面。

4. 石材/混凝土切割（锯片用磨料）

• 侧重项目： 化学成分（高碳高合金）、硬度、粒度、颗粒形状。

• 具体要求：

  • 要求极高的耐磨性和热稳定性，通常采用高碳（＞1.0%）并含铬、钼等合金元素的钢砂。

  • 硬度极高，可达HRC 60-66。

  • 颗粒形状要求为锐角多棱状，以增强切割锋利度，球形度需低于某一阈值（如0.8）。

  • 粒度根据锯片齿型和切割材料精确分级。

三、检测仪器的原理和应用

1. 激光粒度分析仪

• 原理： 基于夫琅禾费衍射或米氏散射理论。颗粒在激光束中产生与自身尺寸相关的散射光角度分布，通过探测器阵列接收该信号，经反演算法计算出颗粒群的体积粒度分布。

• 应用： 用于快速、高分辨率地分析钢砂的粒度分布，尤其适用于细粒度钢砂（如S70-S330）的精确分析，比传统筛分更高效，并能提供详细的分布曲线数据。

2. 显微维氏/洛氏硬度计

• 原理： 维氏硬度：用特定压力将正四棱锥金刚石压头压入试样表面，保持规定时间后卸除，测量压痕对角线长度，计算压痕表面积所承受的平均压力即为HV值。洛氏硬度：以特定载荷将金刚石圆锥或钢球压头分两步压入试样，以塑性压痕深度差来表征HRC值。

• 应用： 显微维氏硬度计用于测量单个钢砂颗粒剖面或截面的微观硬度，评估硬度均匀性。洛氏硬度计用于快速测定钢砂颗粒集合体（需特殊夹具固定）或大颗粒的宏观硬度。

3. 直读光谱仪（OES）

• 原理： 样品作为电极，在高压火花或电弧激发下，样品中的原子发生跃迁并发射出特征波长的光谱线。通过光栅分光，各波长光被对应的光电倍增管或CCD探测器接收，其强度与元素浓度成正比，经校准后定量分析。

• 应用： 对熔铸或压制的钢砂样品进行快速、多元素同步的化学成分定量分析，是控制原材料和质量追溯的关键设备。

4. 金相显微镜（带图像分析系统）

• 原理： 利用光学放大系统观察经制备的样品微观组织。明场、暗场、偏光等观察模式可凸显不同组织特征。数字图像分析系统可对组织组成相的面积分数、晶粒度、颗粒尺寸进行定量测量。

• 应用： 观察和评定钢砂的金相组织类型、形态、分布及纯净度（非金属夹杂物），是关联其力学性能和使用寿命的核心检测手段。

5. 阿尔门量具与试片

• 原理： 将标准尺寸的弹簧钢试片（N、A或C型）固定在专用夹具上，接受与工件相同的喷丸处理。喷丸产生的残余压应力使试片向喷丸面凸起弯曲。处理后使用阿尔门量具（百分表或电子测高仪）测量试片中心的弧高值。

• 应用： 标准化测定喷丸/抛丸工艺的强度，是强化工艺制定、监控和磨料性能验证的行业标准方法。
